23
Подключение
3: Подключение телевизора
Для просмотра изображения выбранного источника входного видеосигнала на экра-
не телевизора необходимо подключить телевизор к разъему HDMI TV OUT или
разъему MONITOR OUT. Кроме того, подключение телевизора к разъему HDMI TV
OUT позволит управлять ресивером с помощью экранного дисплея (OSD).
Перед подключением кабелей обязательно отсоедините кабель питания ресивера
от электрической розетки.

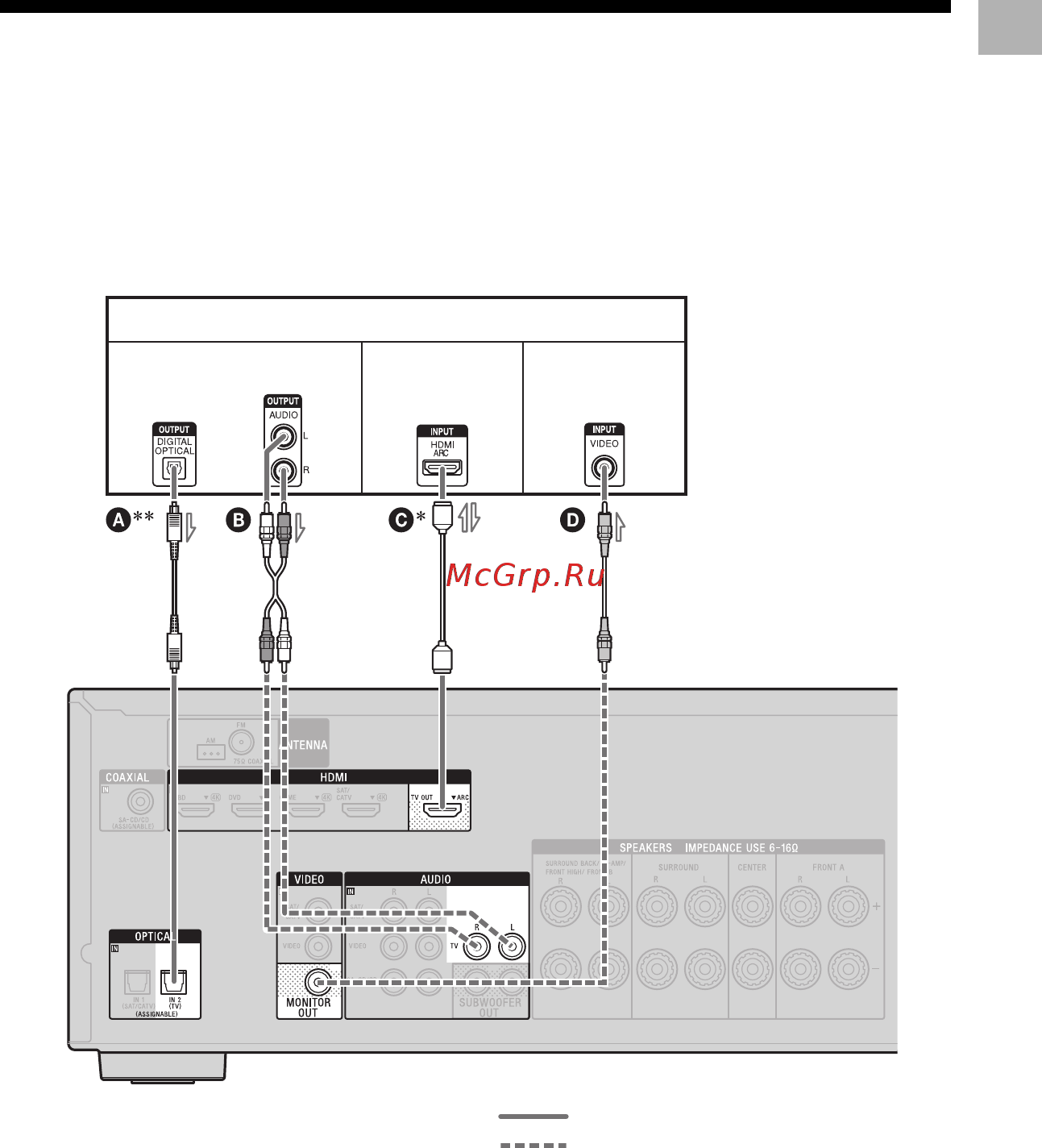

Телевизор
Аудио/видео-
сигналы
Аудиосигналы Видеосигналы
или
A Оптический цифровой кабель
(в комплект не входит)
B Кабель передачи аудиосигнала
(в комплект не входит)
C Кабель HDMI (в комплект не входит)
Компания Sony рекомендует использо-
вать авторизованный кабель HDMI или
кабель Sony HDMI.
D Кабель передачи видеосигнала
(в комплект не входит)
Рекомендуемое соединение
Альтернативное соединение
