![Sony STR-DH740//M [29/96] Подключение антенн](/img/pdf.png)
Sony STR-DH740//M [29/96] Подключение антенн
![Sony STR-DH740//M [29/96] Подключение антенн](/views2/1090125/page29/bg1d.png)
29

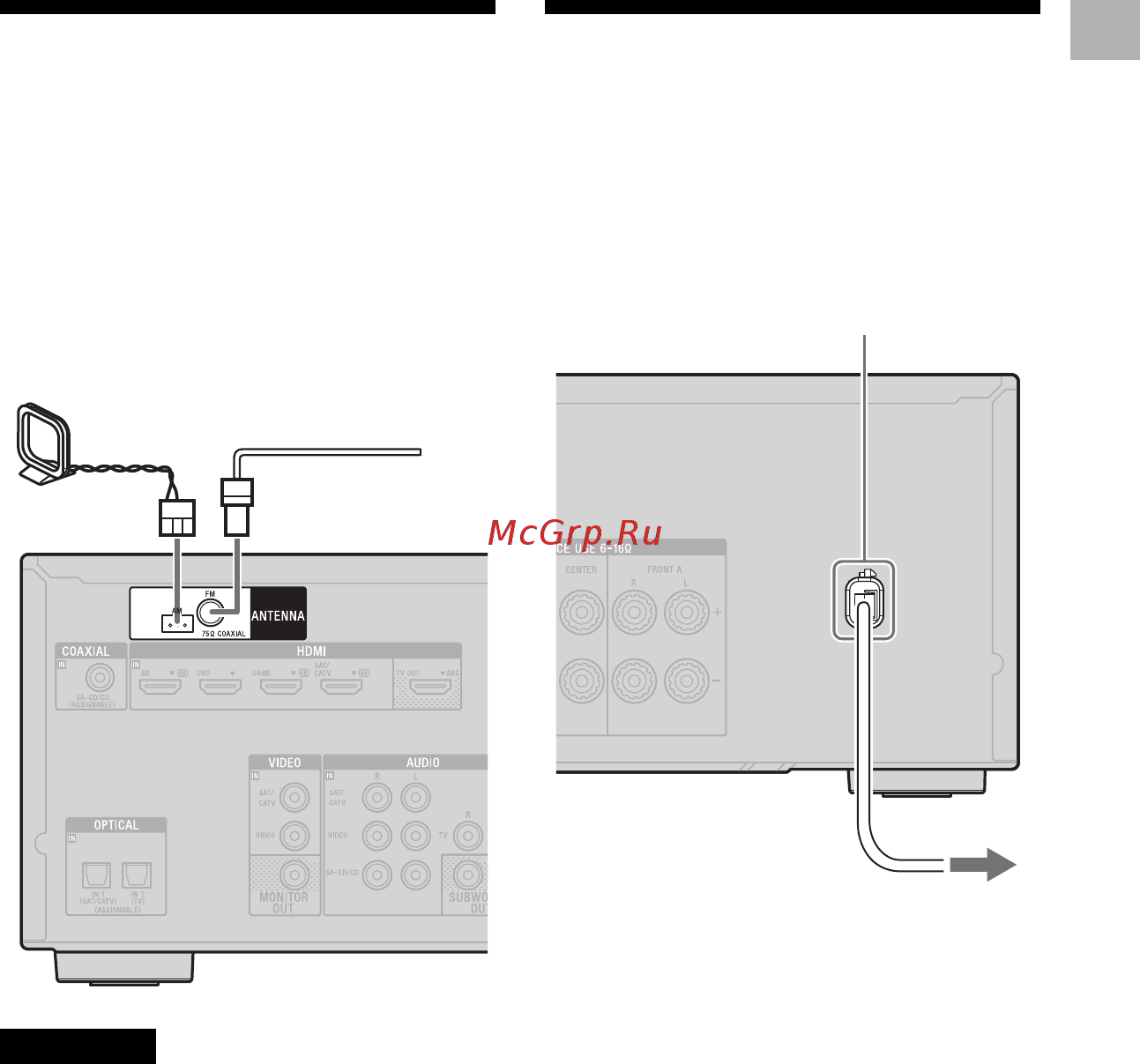

Подключение
5: Подключение
антенн
Перед подключением антенн обяза-
тельно отсоедините ресивер от источ-
ника электропитания (электрической
розетки).
Проволочная антенна
диапазона FM
(входит в комплект)
Рамочная антенна
диапазона АМ
(входит в комплект)
Примечания
• Для снижения вероятности появления
помех устанавливайте рамочную антенну
AM подальше от ресивера и другого обо-
рудования.
• Обязательно полностью разверните и вы-
тяните проволочную антенну FM.
• После подключения расположите прово-
лочную антенну FM по возможности
горизонтально.
6: Подключение
кабеля
электропитания
Подсоедините кабель питания ресиве-
ра к электрической розетке.
Кабель электропитания
К электрической розетке
