17
Подготовка к эксплуатации

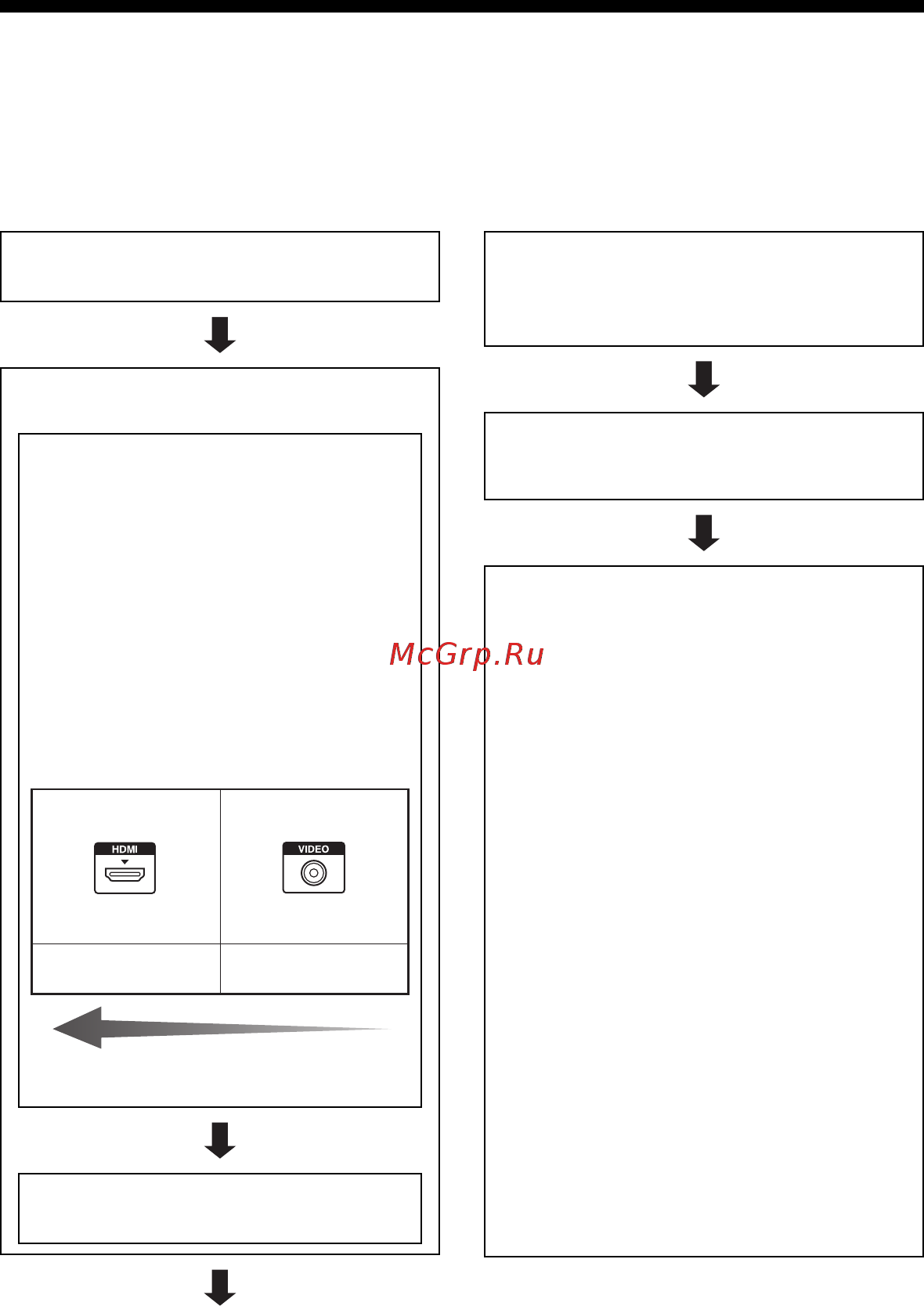

Для воспроизведения аудио- и видеосигналов, подаваемых на входы ресивера от
внешнего оборудования, используется простая процедура, приведенная ниже.
Перед подключением кабелей обязательно отсоедините кабель питания (сетевой
кабель) от электрической розетки.
Установка и подключение
акустических систем (стр. 19, 21)
Выбор типа соединения для
подключаемого оборудования
Подключение телевизора
и видеовоспроизводящего
оборудования (стр. 23, 24)
Качество изображения зависит от
того, какой разъем выбран для под-
ключения. См. рисунок ниже. Выби-
райте соединение в зависимости от
того, какие разъемы имеются на ис-
пользуемом оборудовании.
Если подключаемое устройство имеет
разъемы HDMI, рекомендуется ис-
пользовать для подключения только
это соединение.
Аналоговое
Высококачественное
Цифровое
Подключение оборудования
воспроизведения звука (стр. 28)
Подготовка ресивера
См. разделы «6: Подключение кабеля
электропитания» (стр. 29) и «Включение
ресивера» (стр. 30).
Настройка ресивера
См. раздел «Настройка ресивера с исполь-
зованием функции Easy Setup» (стр. 30).
Настройка параметров выходного
аудиосигнала на подключенном
к ресиверу оборудовании
Для подачи на выход многоканального
цифрового аудиосигнала проверьте на-
стройки цифрового аудиовыхода на под-
ключенном к ресиверу оборудовании.
Для проигрывателя Sony Blu-ray Disc
убедитесь, что для параметров Audio
(HDMI), BD Audio MIX Setting, Dolby
Digital/DTS, Dolby Digital и DTS установ-
лена, соответственно, настройка Auto
(автоматически), Off (выключено),
Bitstream (битовый поток), Dolby Digital
и DTS (по состоянию на 1 августа
2012 года).
Если игровая приставка PlayStation 3
подключена к ресиверу кабелем HDMI,
в меню Sound Settings (настройки звука)
выберите Audio Output Settings (настрой-
ки выходного аудиосигнала) и установите
HDMI и Automatic (автоматически) (для
версии системного программного обеспе-
чения 4.21).
Более подробная информация приводит-
ся в руководствах по эксплуатации под-
ключенного к ресиверу оборудования.
