4b: Подключение
аудиооборудования
Подключение
проигрывателя CD-дисков
или проигрывателя Super
Audio CD
Перед подключением кабелей обязатель-
но отсоедините ресивер от источника
электропитания (электрической розетки).

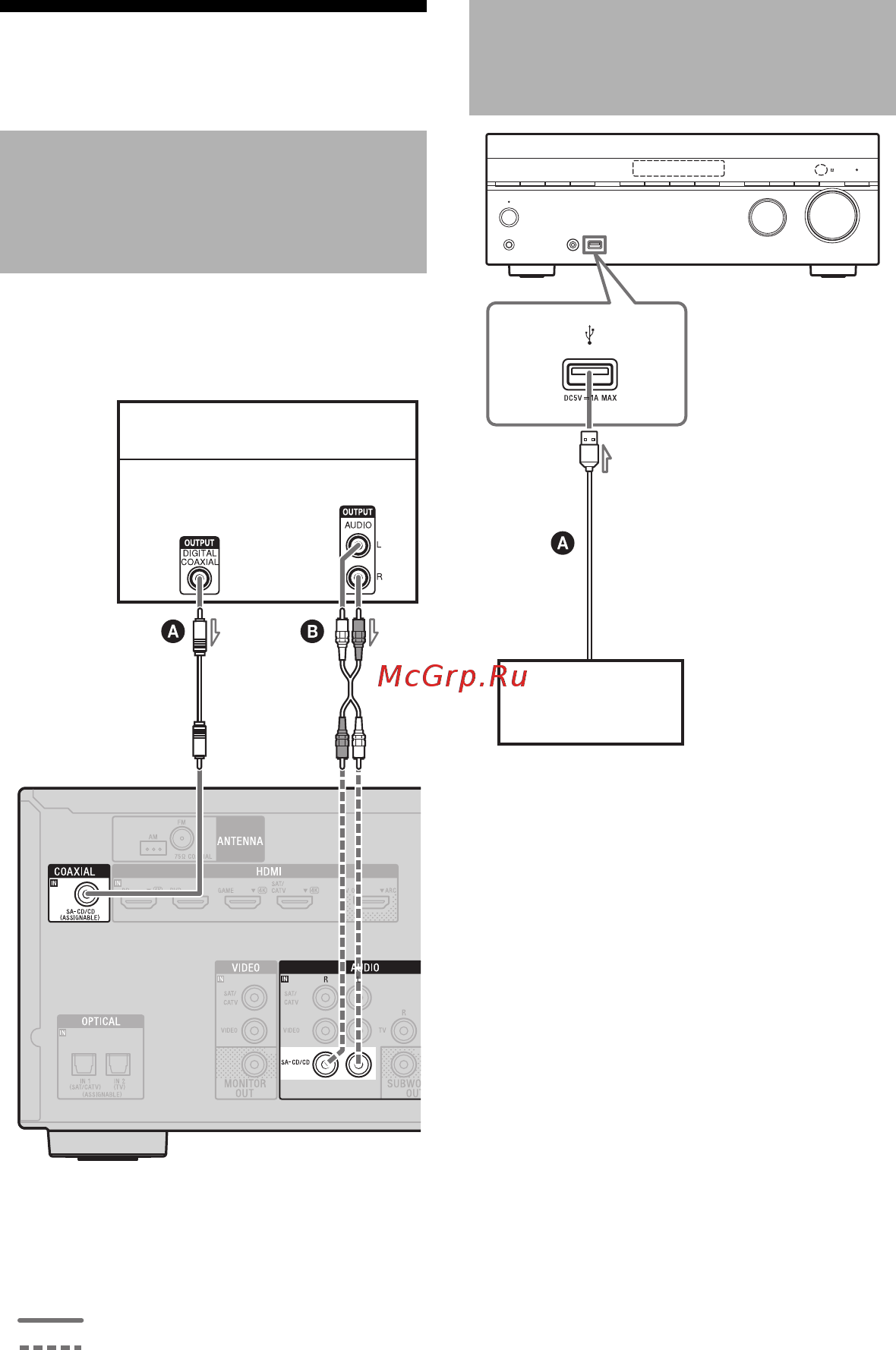

Аудиосигналы
Проигрыватель Super Audio CD,
проигрыватель CD
или
A Коаксиальный цифровой кабель
(в комплект не входит)
B Кабель передачи аудиосигнала
(в комплект не входит)
Рекомендуемое соединение
Альтернативное соединение
Подключение iPod,
iPhone или устройства
USB
iPod, iPhone,
устройство USB
A Кабель USB (в комплект не входит)
