27
Подключение

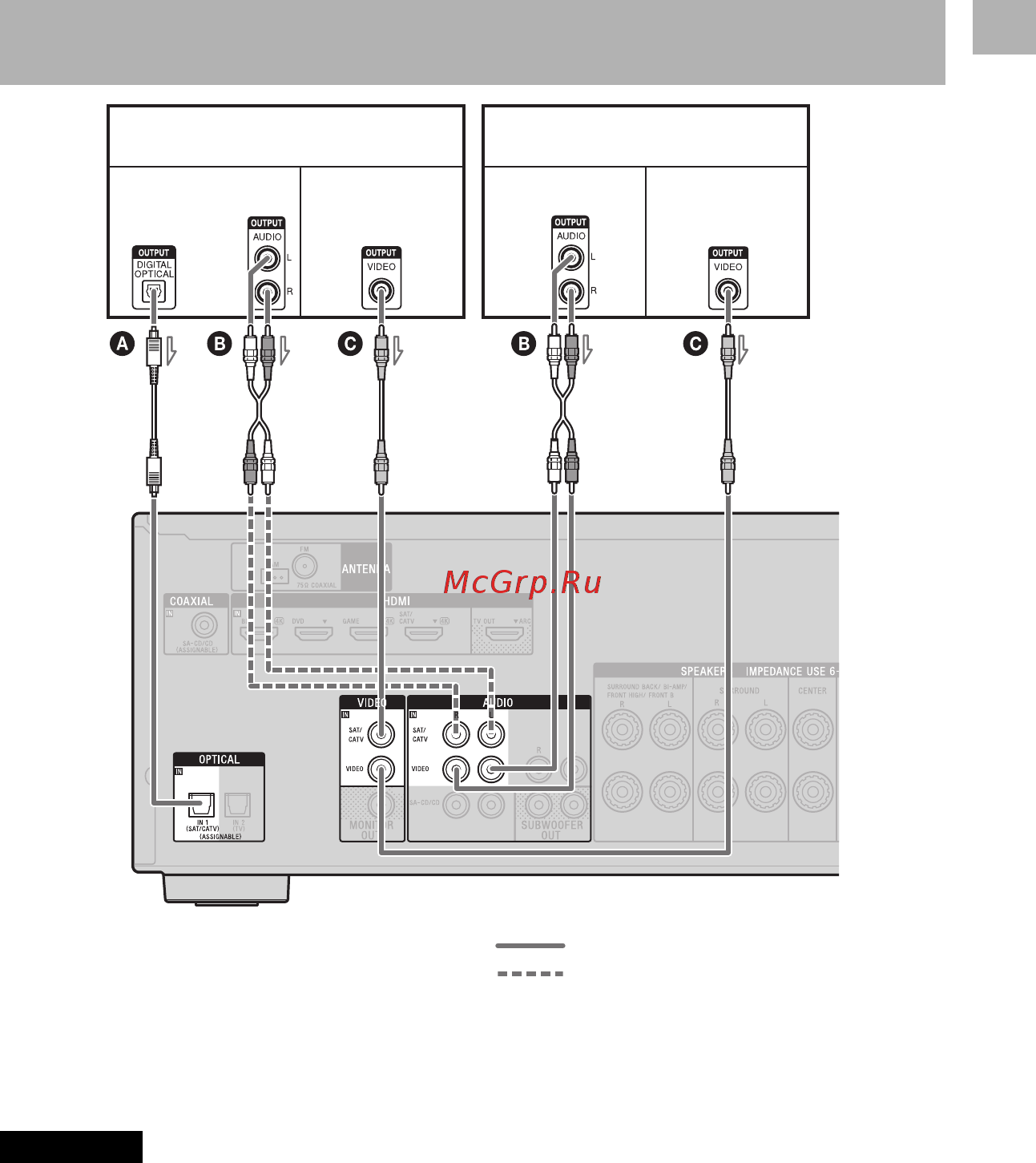

Подключение оборудования, не имеющего
разъемов HDMI
Аудиосигналы
Bидеосигналы
Аудиосигналы
Спутниковый тюнер, приемник
кабельного телевидения
или
Bидеосигналы
Видеомагнитофон, рекордер DVD,
игровая приставка
A Оптический цифровой кабель
(в комплект не входит)
B Кабель передачи аудиосигнала
(в комплект не входит)
C Кабель передачи видеосигнала
(в комплект не входит)
Примечание
Чтобы использовать кнопку входа VIDEO
на пульте для дистанционного управления
рекордером DVD, обязательно измените ее
настройку по умолчанию. Подробная ин-
формация приводится в разделе «Перена-
значение кнопки выбора входа» (стр. 71).
Рекомендуемое соединение
Альтернативное соединение
