32
• Если перед проведением автоматической
калибровки была использована функция
отключения звука, действие этой функ-
ции будет отменено автоматически.
• При использовании акустических систем
специальной конструкции, например,
дипольных акустических систем, возмож-
но, не удастся провести правильные из-
мерения или использовать функцию
автоматической калибровки.
Подготовка к автоматической
калибровке

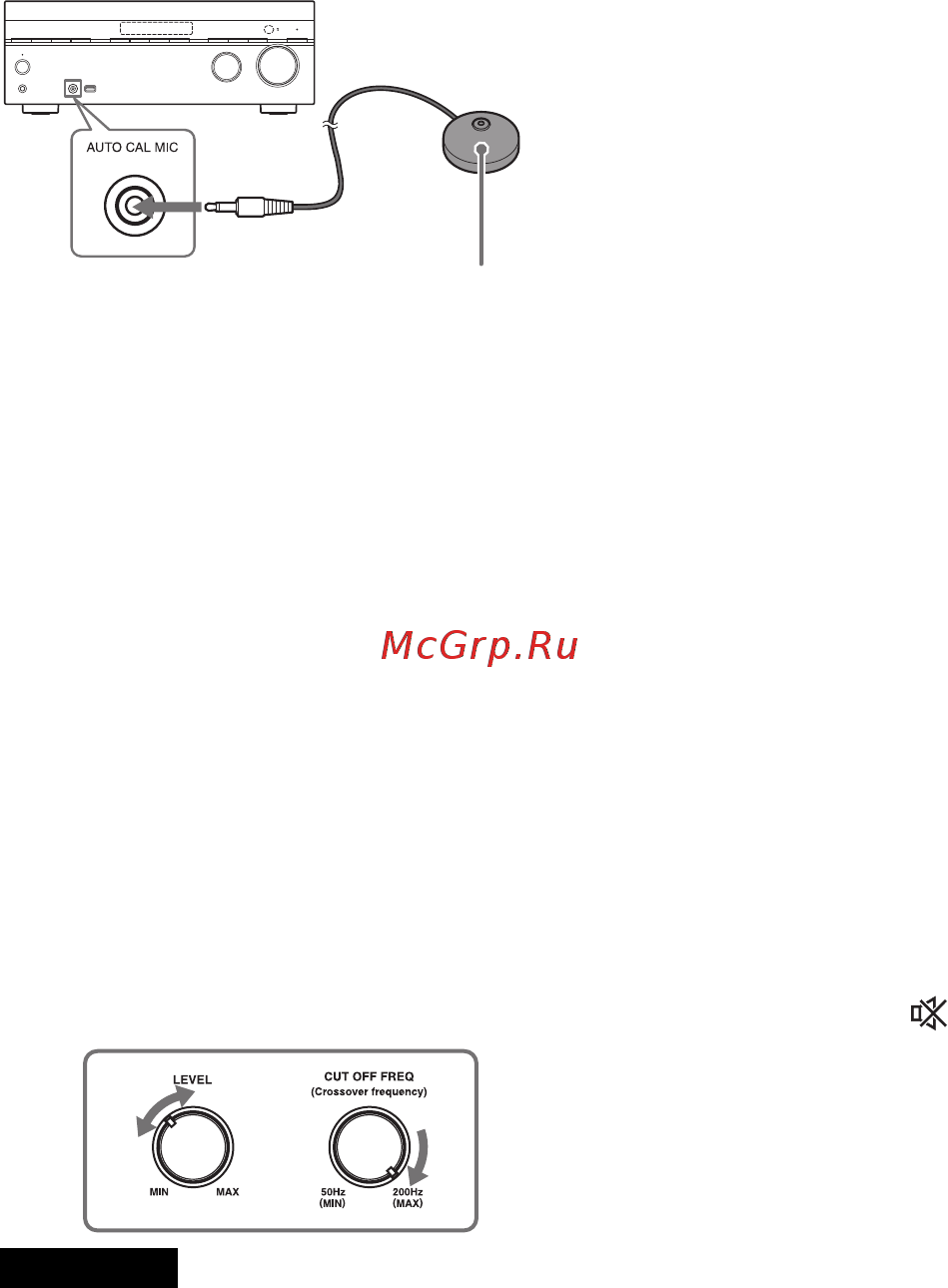

Микрофон оптимизации настройки
1 Подключите входящий в комплект
микрофон к гнезду AUTO CAL MIC.
2 Подготовьте микрофон к работе.
Установите микрофон в обычном
месте прослушивания на высоте
ушей слушателя.
Подготовка активного
сабвуфера
• Если в системе используется сабвуфер,
предварительно необходимо его вклю-
чить и установить уровень громкости.
Поверните ручку LEVEL так, чтобы
она немного не доходила до среднего
положения.
• Если используется сабвуфер с кроссо-
вером, установите максимальное зна-
чение граничной частоты фильтра.
• Если в системе используется сабвуфер
с функцией автоматического переклю-
чения в режим ожидания, отключите ее.
Примечание
В зависимости от характеристик используемо-
го сабвуфера значение настройки расстояния
может отличаться от фактического значения.
Если к ресиверу
подключены два сабвуфера
Если в зависимости от окружения функ-
ция автоматической калибровки не
позволяет получить правильные резуль-
таты измерения или необходимо прове-
сти более точные настройки, сабвуферы
можно настроить вручную. Более под-
робная информация приводится в опи-
сании функции Manual Setup (настройка
вручную) меню Speaker Settings (на-
стройки акустических систем) (стр. 61).
Примечания по импедансу
акустических систем
• Если вы не уверены в импедансе аку-
стических систем, обратитесь к при-
лагающимся к ним руководствам по
эксплуатации. (Также часто информа-
ция об импедансе указана на задней
стороне акустической системы.)
• Если фронтальная акустика подключа-
ется одновременно к выходам FRONT
A и SURROUND BACK/BI-AMP/
FRONT HIGH/FRONT B, используй-
те акустические системы с номиналь-
ным импедансом не ниже 6 Ом.
Для отмены автоматической
калибровки
Для отмены функции автоматической
калибровки во время проведения из-
мерений выполните одно из следую-
щих действий:
– Нажмите кнопку ?/1.
– Нажмите кнопку выбора входа на
пульте ДУ или поверните ручку
INPUT SELECTOR на передней
панели ресивера.
– Нажмите кнопку .
– Нажмите кнопку SPEAKERS на
ресивере.
– Измените уровень громкости.
– Подключите к ресиверу наушники.
Для настройки ресивера
вручную
См. раздел «Изменение настроек»
(стр. 57).
