16
– Оборудование не подключено
к входному разъему HDMI.
– Подключенное к поддерживаемо-
му входному разъему HDMI обо-
рудование не включено.
– Текущий вход не является входом
HDMI.
– Для параметра Fast View (быстрый
просмотр) установлена настройка
Off (выключено).
– На вход подается видеосигнал
HDMI, формат которого не под-
держивается (480i, 576i, 4K, неко-
торые видеосигналы 3D, сигналы
от некоторых видеокамер или
сигнал VGA).
• При подаче на вход сигналов 4K
и некоторых видеосигналов 3D «кар-
тинка в картинке» будет черной.
iPhone CTRL
Если используется устройство
iPod/iPhone, позволяет войти
в режим управления iPod/iPhone.

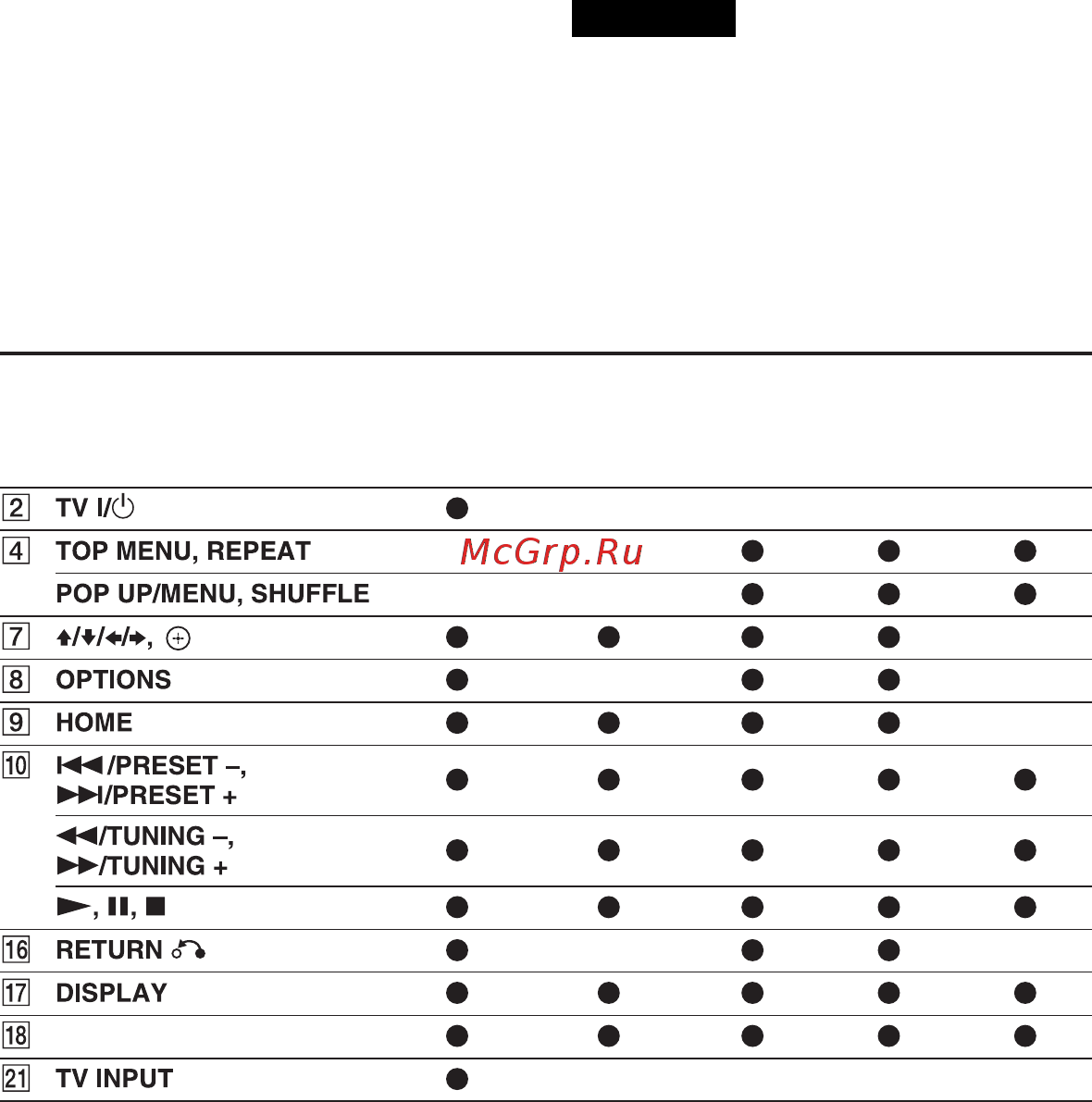

Таблица кнопок, используемых для управления
оборудованием Sony
Название Телевизор
Проигры-
ватель
DVD
Проигры-
ватель
дисков
Blu-ray
Проигры-
ватель
компакт-
дисков
Цифровые кнопки
Видео-
магнитофон
w; AMP
Нажимайте для активации управ-
ления ресивером.
wa TV INPUT
1)
Позволяет выбрать входной сигнал
(вход телевизора или видеовход).
1)
Информация о кнопках, которые можно
использовать для управления каждым
устройством, приводится в таблице на
стр.16.
2)
На поверхности кнопки 5 и кнопки
SOUND FIELD+ имеется выступающая
точка. По ним во время управления реси-
вером удобно ориентироваться в кнопках
пульта ДУ.
Примечания
• Все приведенные выше разъяснения
являются только примером.
• В зависимости от модели подключенного
оборудования некоторые из описанных
в этом разделе функций могут не работать
с входящим в комплект пультом ДУ.
