19
Подключение
Подключение
1: Установка акустических систем
Данный ресивер позволяет использо-
вать 7.2-канальную систему воспроиз-
ведения звука (7 акустических систем
и два сабвуфера).

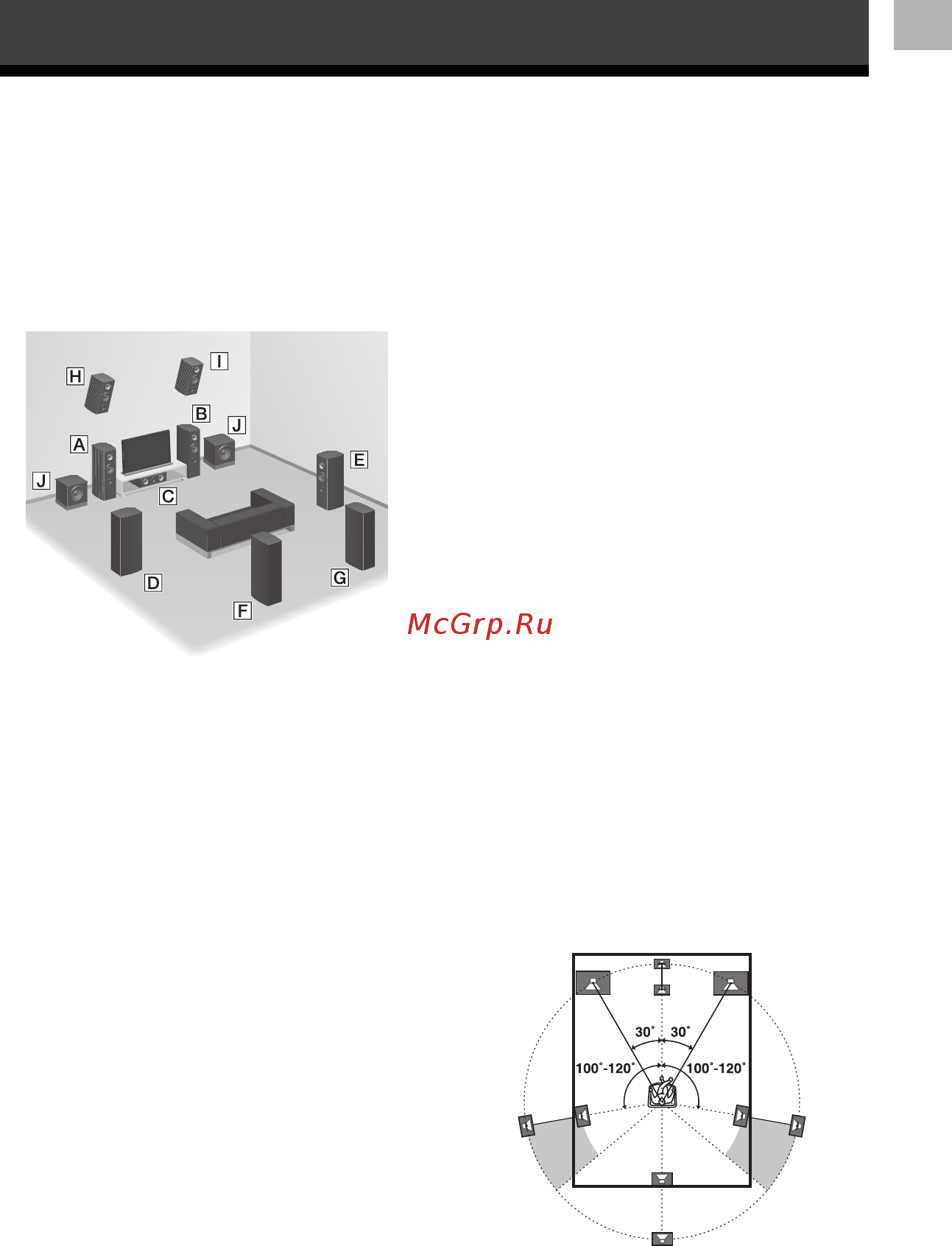

Пример конфигурации
акустических систем
A Акустическая система фронтально-
го левого канала
B Акустическая система фронтально-
го правого канала
C Акустическая система центрально-
го канала
D Акустическая система левого кана-
ла пространственного звучания
E Акустическая система правого
канала пространственного звучания
F Акустическая система тылового
левого канала пространственного
звучания*
G Акустическая система тылового
правого канала пространственного
звучания*
H Верхняя акустическая система
фронтального левого канала*
I Верхняя акустическая система
фронтального правого канала*
J Сабвуфер
* Акустические системы тыловых каналов
пространственного звучания и верхние
акустические системы фронтальных каналов
невозможно использовать одновременно.
5.1-канальная
акустическая система
Для создания многоканального про-
странственного звучания, подобного
тому, что используется в кинотеатрах,
необходимо пять акустических систем
(две акустические системы фронталь-
ных каналов, акустическая система
центрального канала и две акустиче-
ские системы пространственного
звучания) и сабвуфер.
7.1-канальная система
воспроизведения звука
с использованием тыловых
акустических систем
пространственного
звучания
Данная система позволяет с высокой
верностью воспроизводить звуковое
сопровождение дисков DVD и Blu-ray,
записанное в 6.1-канальном или
7.1-канальном формате.
• Размещение акустики 6.1-каналь-
ной системы
Установите акустическую систему
тылового канала пространственного
звучания прямо позади места про-
слушивания.
