Sony STR-DH740//M [21/96] Подключение акустических систем
![Sony STR-DH740//M [21/96] Подключение акустических систем](/views2/1090125/page21/bg15.png)
21
Подключение

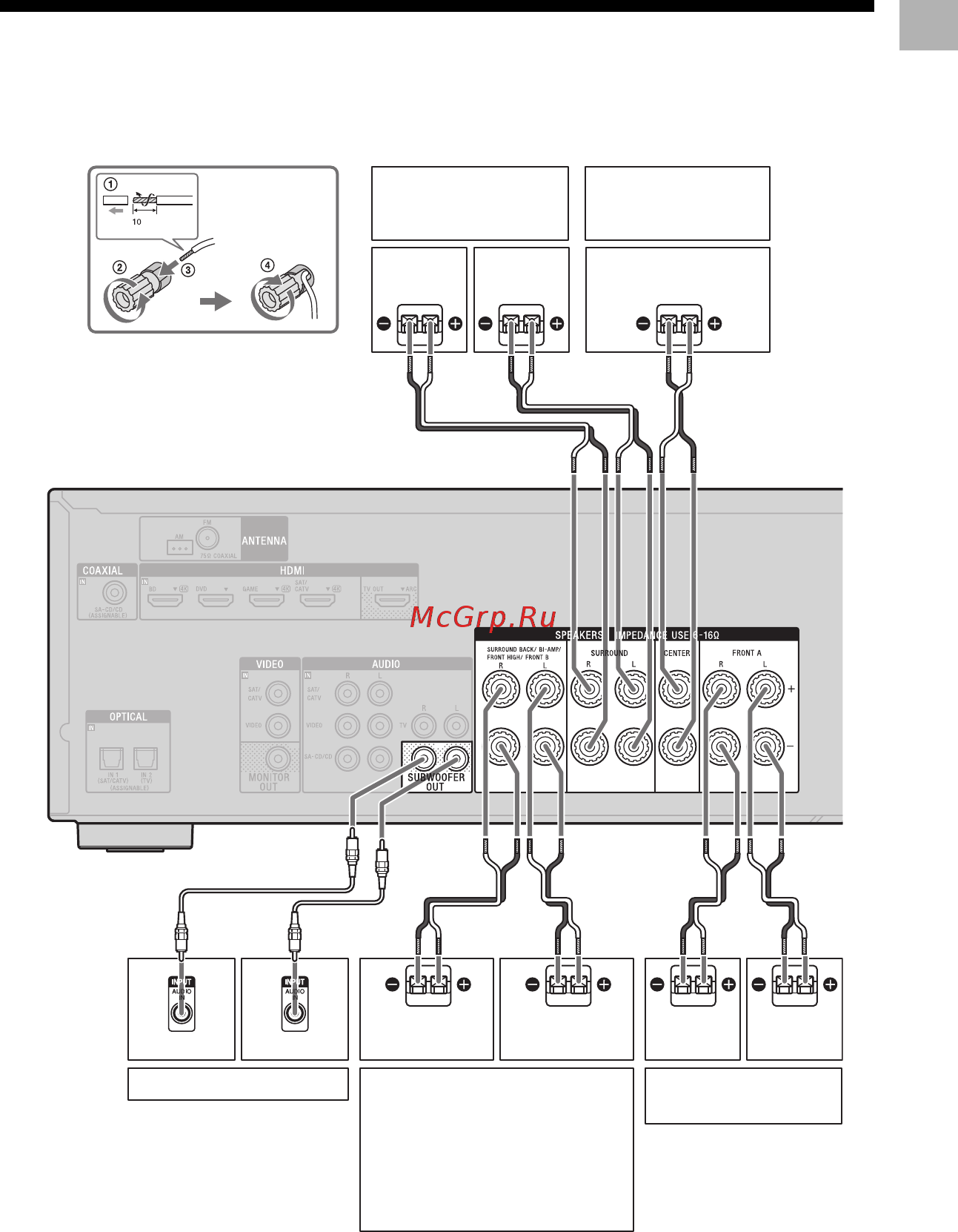

2: Подключение акустических систем
Перед подключением любых соединительных кабелей обязательно отсоедините
кабель питания устройства от электрической розетки.
Правый
канал
Акустическая
система
центрального канала
BB
B
Акустическая система
пространственного
звучания
B
A
Фронтальные
акустические системы А
A
Сабвуфер*
Правый
канал
Тыловые акустические системы
пространственного звучания/
раздельное усиление по двум
полосам частот/фронтальные
верхние акустические системы/
фронтальные акустические
системы В**
Правый
канал
Левый
канал
Левый
канал
Левый
канал
мм
A Монофонический соединительный кабель (в комплект не входит)
B Кабель подключения акустической системы (в комплект не входит)
