22
* Если к ресиверу подключается сабвуфер,
имеющий функцию автоматического
переключения в режим ожидания, при
просмотре кинофильмов отключайте эту
функцию. Если функция останется
включенной, сабвуфер может переклю-
чаться в режим ожидания автоматически,
в зависимости от уровня его входного
сигнала, и выключиться в тот момент,
когда на него просто не подается сигнал.
** Примечания по использованию клемм
SPEAKERS SURROUND BACK/
BI-AMP/FRONT HIGH/FRONT B.
– Если подключается только одна аку-
стическая система тылового канала
пространственного звучания, исполь-
зуйте клеммы выхода L (левый канал).
– Если используется дополнительная
акустика фронтальных каналов, под-
соедините ее к этим клеммам на реси-
вере. В меню Speaker Settings (настрой-
ки акустических систем) установите
для параметра SB Assign настройку
Speaker B (стр. 61).
Необходимую акустику фронтальных
каналов можно будет выбирать с по-
мощью кнопки SPEAKERS на ресиве-
ре (стр. 30).
– Акустические системы фронтальных
каналов можно подключать к данным
клеммам на ресивере, используя сое-
динение с раздельным усилением по
двум полосам частот (стр. 22).
В меню Speaker Settings (настройки
акустических систем) установите для
параметра SB Assign настройку Bi-Amp
(стр. 61).
Примечание
После установки и подключения акустиче-
ских систем обязательно выберите конфи-
гурацию акустики в меню Speaker Settings
(настройки акустических систем) (стр. 59).
Подключение для
раздельного усиления
по двум полосам частот
Если в системе не используются тыловые
акустические системы пространственного
звучания или верхние акустические си-
стемы фронтальных каналов, фронталь-
ную акустику можно подключать к клем-
мам SPEAKERS SURROUND BACK/
BI-AMP/FRONT HIGH/FRONT B,
используя соединение с раздельным
усилением по двум полосам частот.
Фронтальная
акустическая
система
(правый канал)
Фронтальная
акустическая
система
(левый канал)

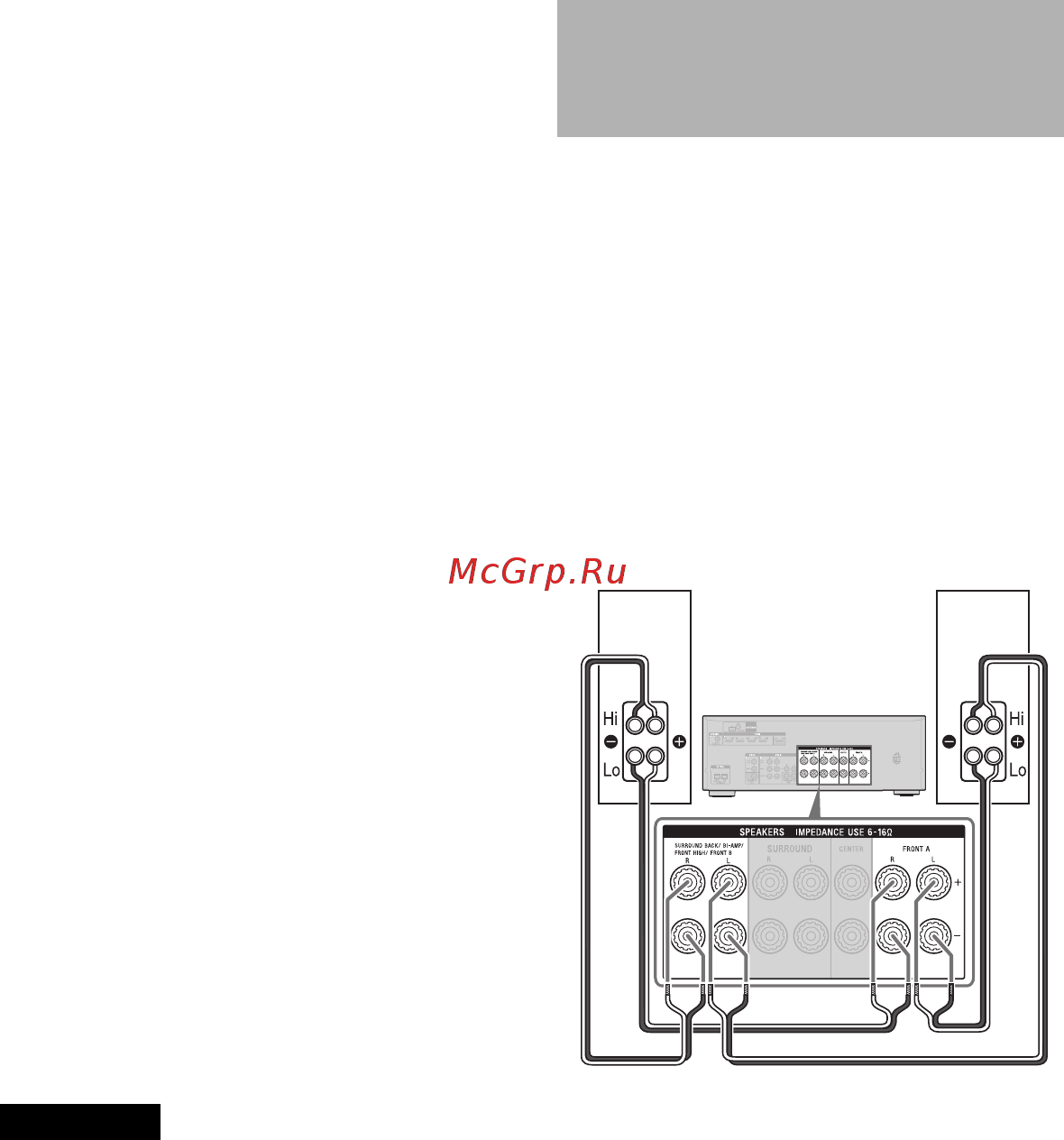

Соедините гнезда на стороне Lo (или
Hi) фронтальных акустических систем
с клеммами SPEAKERS FRONT A,
а гнезда на стороне Hi (или Lo) фрон-
тальных акустических систем с клем-
мами SPEAKERS SURROUND BACK/
BI-AMP/FRONT HIGH/FRONT B.
Чтобы избежать сбоев в работе ресиве-
ра, обязательно снимите металлические
перемычки, установленные между гнез-
дами Hi/Lo на акустических системах.
После подключения акустических
систем к выходам ресивера установите
для параметра SB Assign в меню Speaker
Settings (настройки акустических си-
стем) настройку Bi-Amp (стр. 61).
