33
Подготовка ресивера

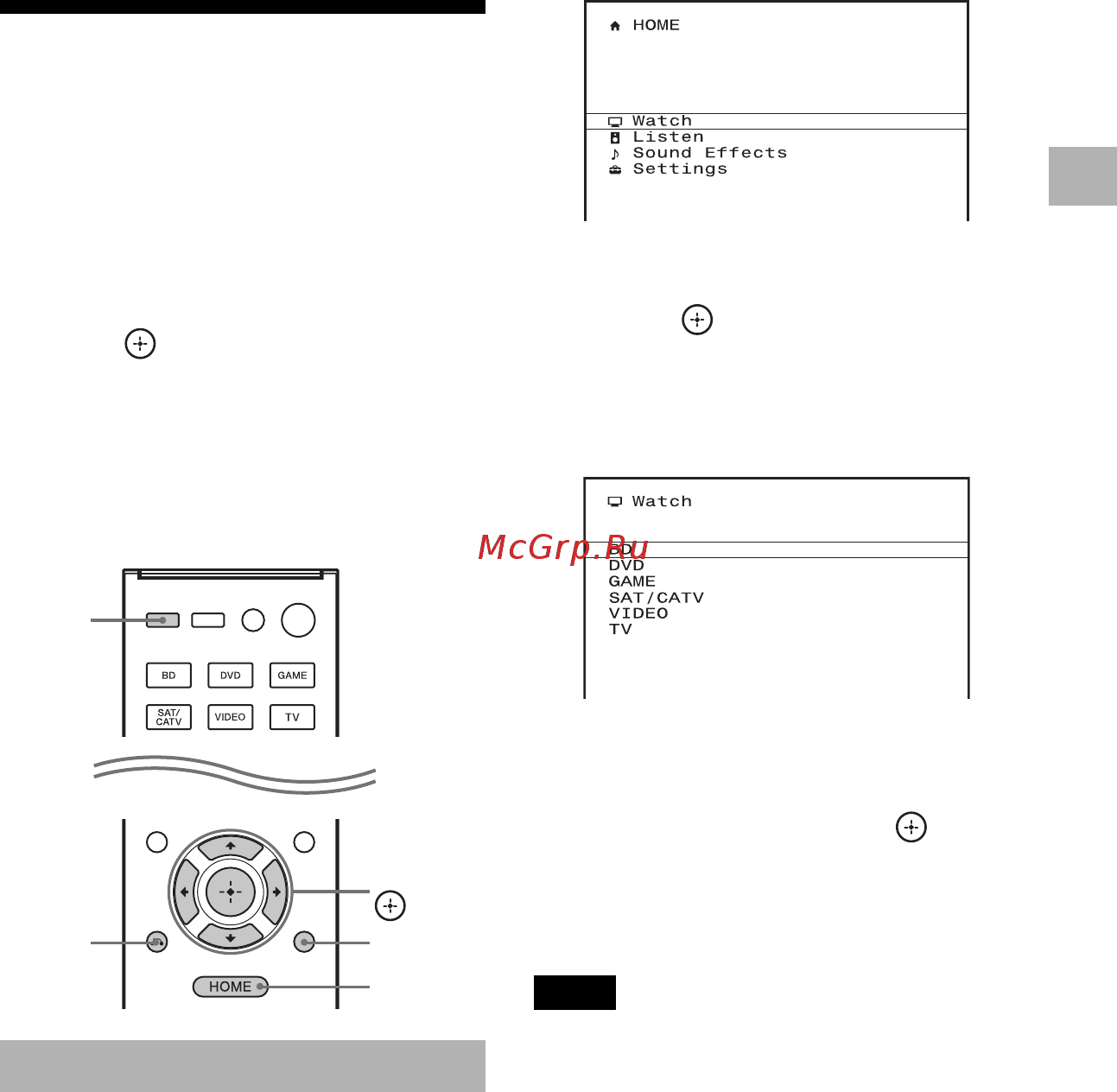

Руководство по
использованию
экранного дисплея
Меню ресивера можно вывести на
экран телевизора. Это позволит выби-
рать нужную функцию в меню на
экране с помощью кнопок V/v/B/b
и кнопки
пульта ДУ.
Перед началом управления ресивером
обязательно нажмите кнопку AMP на
пульте ДУ. В противном случае вы-
полняемые далее операции могут быть
адресованы не ресиверу, а другому
устройству.
RETURN
O
V/v/B/b,
HOME
OPTIONS
AMP
Использование меню
1 Выберите вход телевизора,
чтобы на его экране появилось
меню ресивера.
2 Нажмите кнопку HOME.
На экране телевизора появится
домашнее меню.
В зависимости от типа телевизора
домашнее меню может появиться
на экране с некоторой задержкой.
3 Нажимая кнопки V/v, выберите
нужное меню. Затем нажмите
кнопку
, чтобы войти в него.
На экране телевизора появится
список опций меню.
Пример: Выбрана опция Watch
(смотреть).
4 Нажимая кнопки V/v, выберите
ту опцию меню, которую необ-
ходимо настроить. Для выбора
опции нажмите кнопку
.
5 Чтобы выбрать нужный пара-
метр, повторите пункты 3 и 4
данной процедуры.
Совет
Если в нижнем правом углу экранного
дисплея появляется OPTIONS, нажмите на
эту кнопку для вывода на дисплей списка
функций и выбора из них нужной.
Чтобы вернуться
к предыдущему экрану
Нажмите кнопку RETURN O.
Чтобы выйти из меню
Нажмите кнопку HOME для возвра-
щения в домашнее меню, затем на-
жмите кнопку HOME еще раз.
