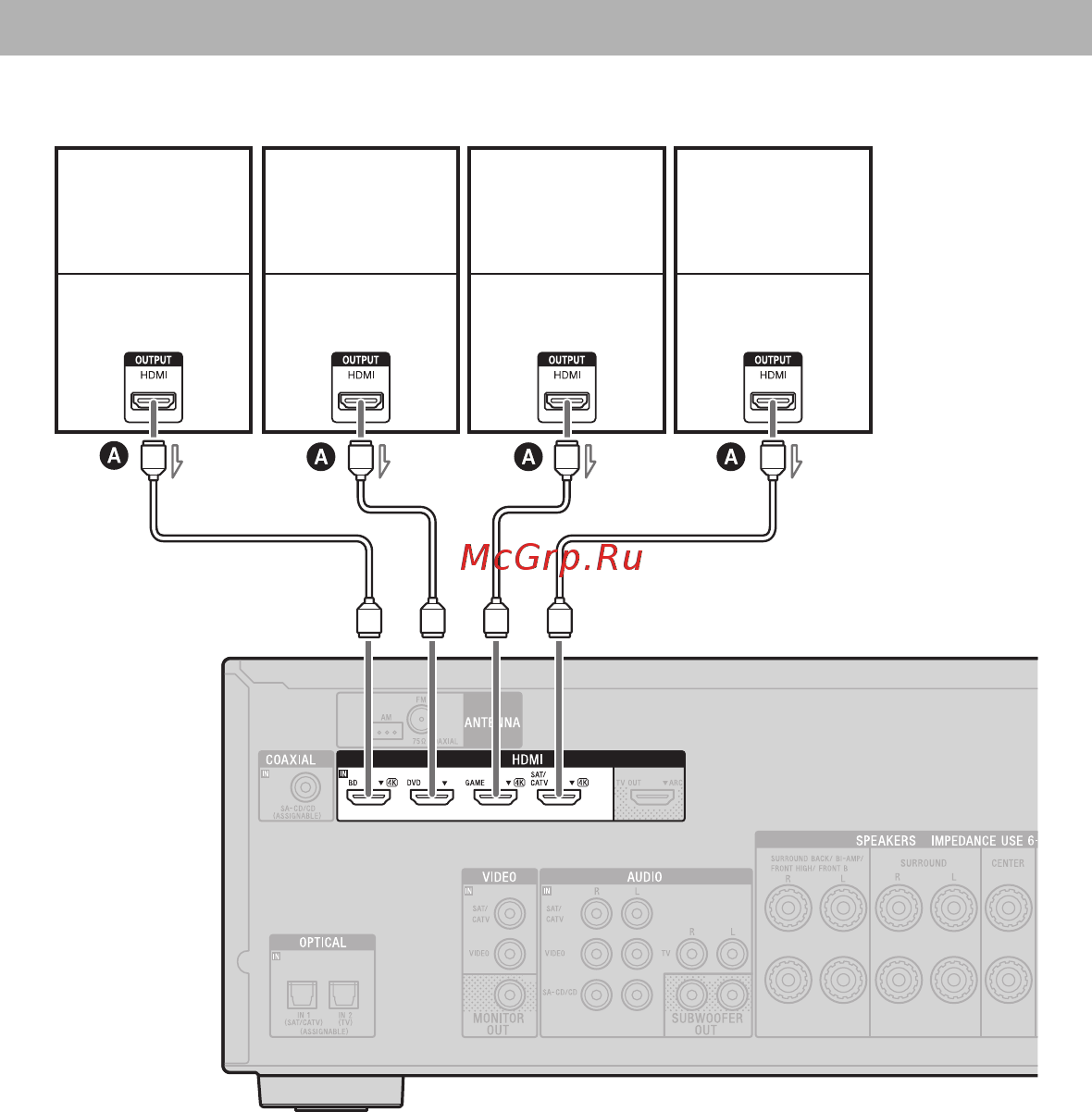

Подключение оборудования с разъемами HDMI
Если используемое оборудование не имеет разъемов HDMI, см. стр. 27.
Проигрыватель
Blu-ray Disc
Аудио/видео-
сигналы
Проигрыватель
DVD
Спутниковый
тюнер, приемник
кабельного
телевидения
Аудио/видео-
сигналы
Аудио/видео-
сигналы
Аудио/видео-
сигналы
PlayStation 3
A Кабель HDMI (в комплект не входит)
Компания Sony рекомендует исполь-
зовать авторизованный кабель HDMI
или кабель Sony HDMI.
