13

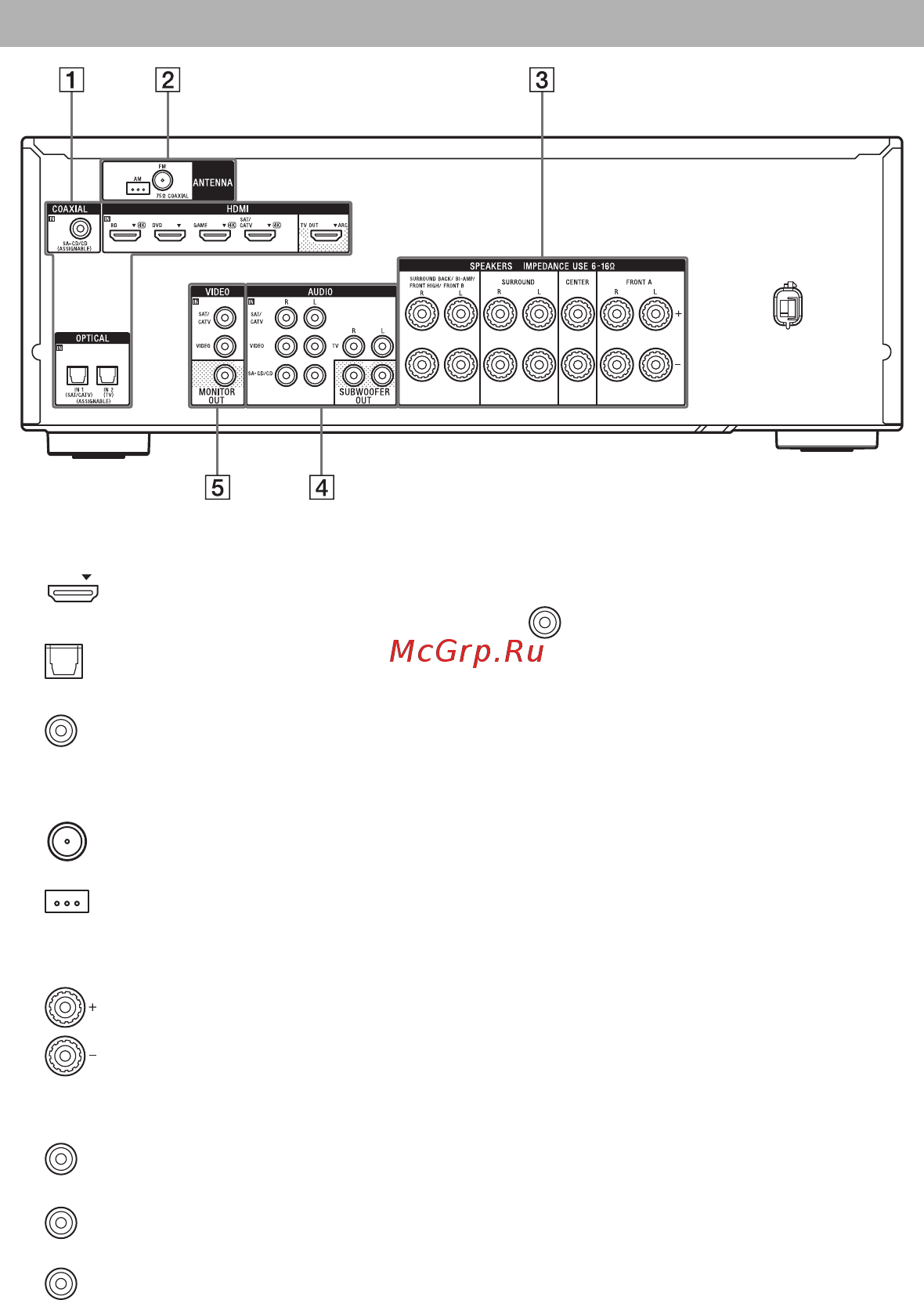

Задняя панель
1 Секция DIGITAL INPUT/OUTPUT
Разъемы HDMI IN/OUT*
(стр. 23, 26)
Разъемы OPTICAL IN
(стр. 23, 27)
Разъемы COAXIAL IN
(стр. 28)
2 Секция TUNER
Разъем FM ANTENNA
(стр. 29)
Клеммы AM ANTENNA
(стр. 29)
3 Секция SPEAKERS (стр. 21)
4 Секция AUDIO INPUT/OUTPUT
Белый
(левый канал)
Красный
(правый канал)
Черный
Разъемы AUDIO
IN (стр. 23, 27, 28)
Разъемы
SUBWOOFER
OUT (стр. 21)
5 Секция VIDEO INPUT/OUTPUT
(стр. 23, 27)
Желтый
Разъемы VIDEO
IN/OUT*
* Изображение выбранного входа можно
просматривать, подключив телевизор
к разъему HDMI TV OUT или разъему
MONITOR OUT (стр. 23).
