ЗНАКОМСТВО С МАШИНОЙ
Режущая дека
Райдеры R 422 Ts и R 422 Ts AWD могут быть укомплектованы
двумя разными режущими деками – Combi 112 и Combi 122.
Деки заказываются и приобретаются отдельно, как аксессуары.
Режущие деки Combi оснащены заглушкой BioClip, в связи
с чем ножи мелко измельчают срезанную траву, превращая
её в удобрения. Без заглушки BioClip режущая дека работает
с выбросом скошенной травы назад. При этом измельчения
скошенной травы не происходит.

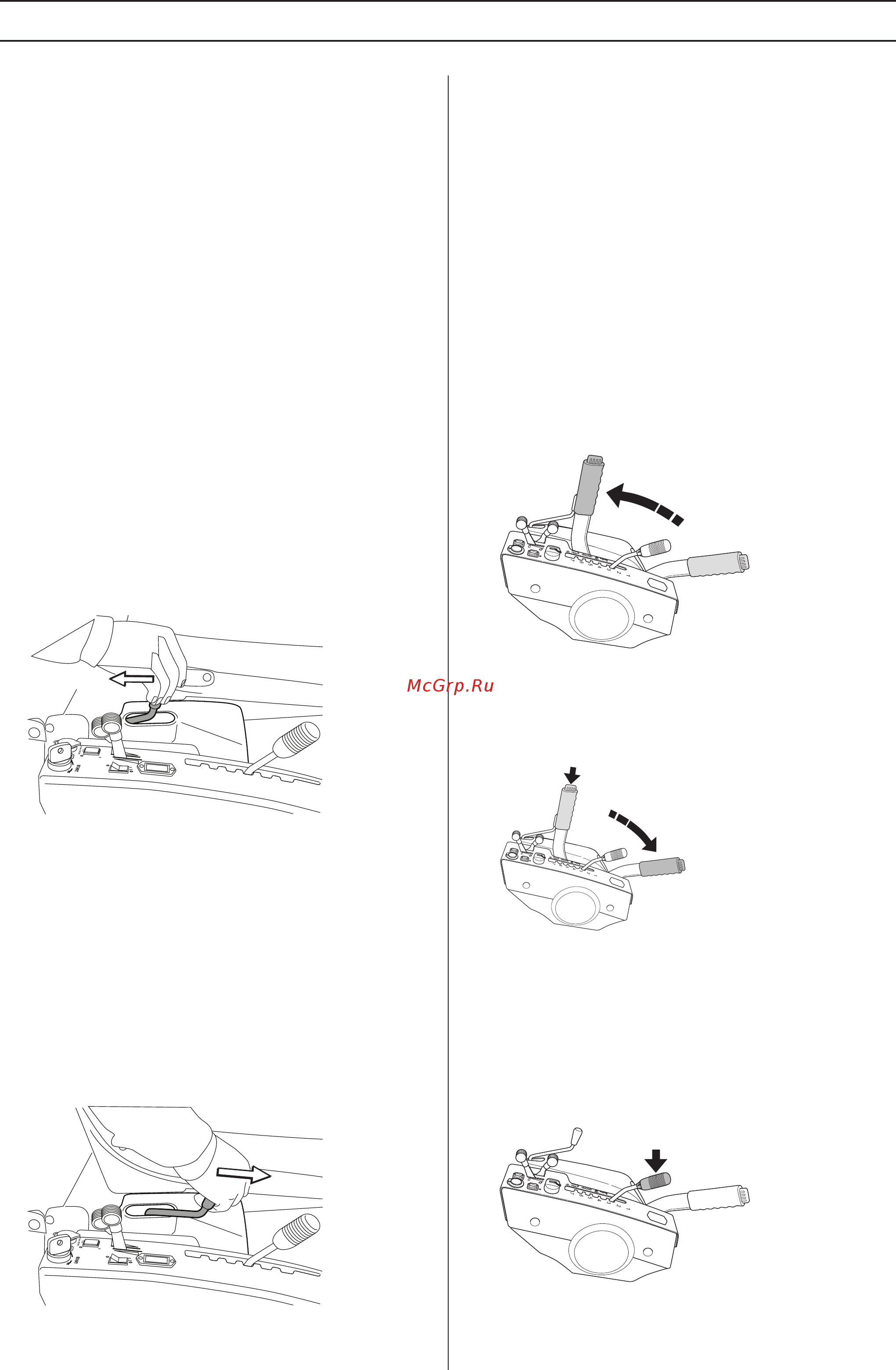

Рычаг управления гидравлическим
подъемным устройством для режущей деки
Рычаг управления гидравлическим подъемным устройством
используется для установки режущей деки либо в положение
транспортировки, либо в рабочее положение (кошение, либо
привод навесного оборудования: щётки, снегоотбрасывателя
и т.п.). Для работы подъемного устройства в гидравлической
системе должно быть создано рабочее давление.
При переводе этого рычага в положение транспортировки
автоматически включается тормоз ножей, и ножи/привод
останавливаются в течение 5 с.
Подъем режущей деки
(положение транспортировки)
Чтобы перевести деку/навесной аксессуар в положение
транспортировки, потяните рычаг назад. Режущая дека
поднимается вверх, и ножи останавливаются.
В случае необходимости зафиксируйте режущую деку в этом
положении с помощью рычага механического подъемного
устройства.
Опускание режущей деки
(положение кошения)
Если режущая дека зафиксирована в положении
транспортировки с помощью рычага механического
подъемного устройства, переведите рычаг механического
подъемного устройства в положение кошения.
Переместите рычаг вперед, чтобы установить деку в рабочее
положение (положение кошения). Режущая дека опускается,
и ножи начинают вращаться/навесное оборудование начинает
работу.
Чтобы обеспечить перемещение поршня гидроцилиндра в
выдвинутое положение, удерживайте рычаг в выдвинутом
вперед положении в течение 1/2 - 1 с.
14 – Русский
Рычаг управления механическим
подъемным устройством для режущей деки
Этот рычаг используется в качестве резервного рычага для
установки режущей деки либо в положение транспортировки,
либо в рабочее положение, когда в гидросистеме нет давления.
Этот рычаг также может использоваться для механической
фиксации режущей деки в положении транспортировки.
Этот рычаг должен использоваться при запуске двигателя, если
двигатель был остановлен, когда режущая дека находилась в
положении кошения. Это необходимо для того, чтобы поднять
режущую деку и отключить блокировку цепи запуска двигателя.
Когда рычаг переводится в положение транспортировки,
автоматически включается тормоз ножей, и ножи
останавливаются в течение 5 с.
Положение транспортировки
Если вы потянете рычаг назад, режущая дека поднимется, и
ножи автоматически остановятся (положение транспортировки).
Положение кошения
Если вы нажмете блокировочную кнопку и переместите рычаг
вперед, режущая дека опустится, и ножи автоматически
начнут вращаться (положение кошения).
Если этого не происходит, то возможной причиной может
быть то, что режущая дека была поднята с помощью рычага
гидравлического подъемного устройства. Опустите режущую
деку в положение кошения с помощью рычага гидравлического
подъемного устройства.
Рычаг регулировки высоты кошения
Имеется 7 позиций высоты кошения, которые задаются с
помощью рычага регулировки высоты кошения.
Для ровной стрижки необходимо, чтобы в обоих передних
колесах машины было одинаковое давление воздуха
(0,6 атм./ 0,06 МПа/0.6 бар / 9PSI)
