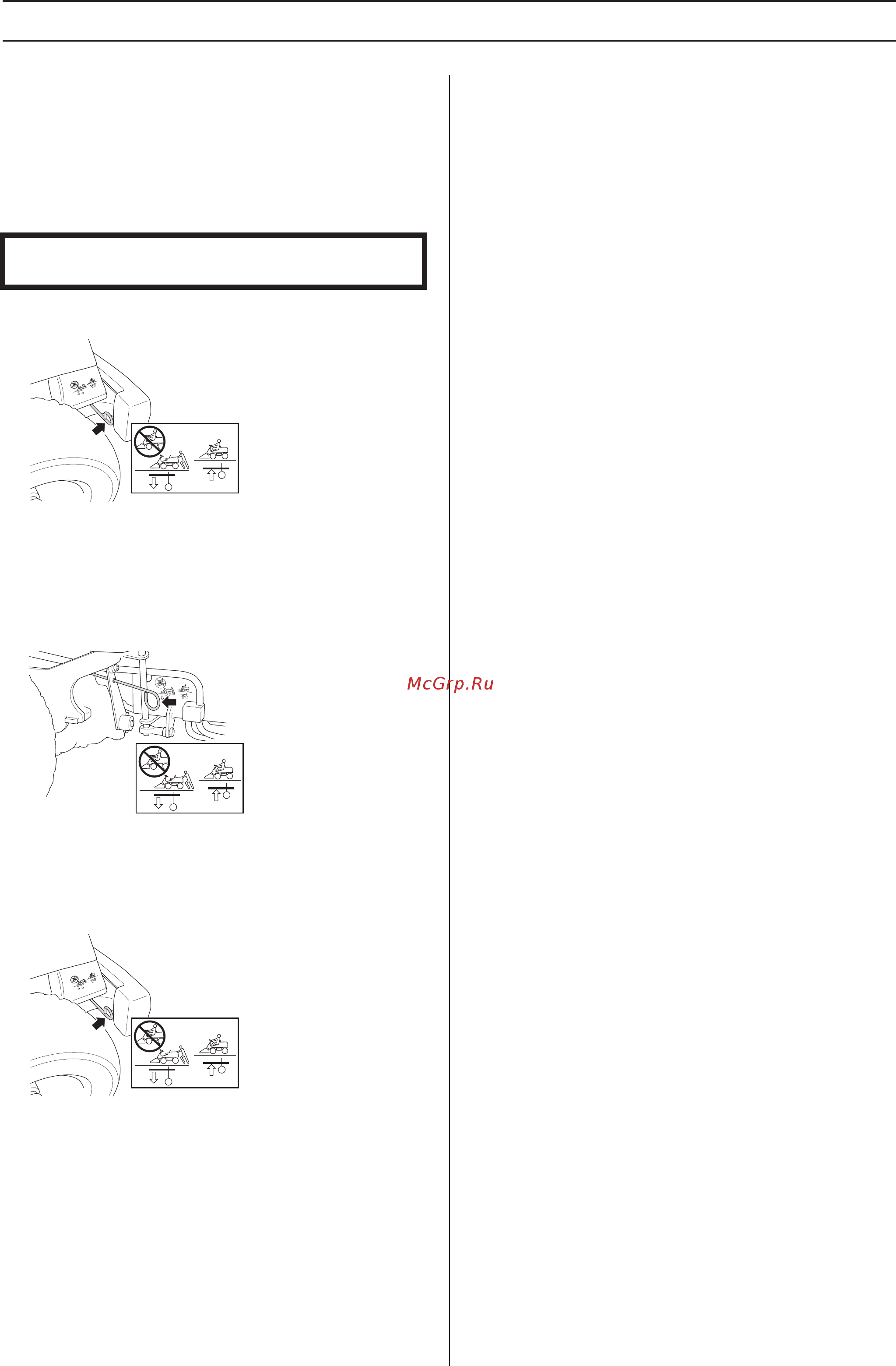

Внимание! При движении машины оба рычага
должны быть вдавлены внутрь.
ЗНАКОМСТВО С МАШИНОЙ
Управление рычагом включения/
отключения привода трансмиссии
в модели R 422 Ts AWD
В райдере R 422 Ts AWD имеются отдельный рычаг для
включения/отключения привода трансмиссии передней
оси и отдельно для задней оси.
• Рычаг включения/отключения привода трансмиссии
для задней оси
- Рычаг вытянут наружу, трансмиссия отключена.
- Рычаг вдавлен внутрь, трансмиссия включена
• Рычаг включения/отключения привода трансмиссии
для передней оси
Рычаг расположен с внутренней стороны переднего
левого колеса.
- Рычаг включения/отключения привода вытянут
наружу, трансмиссия отключена.
- Рычаг включения/отключения привода вдавлен
внутрь, трансмиссия включена
Управление сцеплением
в машине R 422 Ts
• Чтобы отключить привод трансмиссии, нужно
вытянуть рычаг наружу.
• Чтобы включить привод трансмиссии, нужно
вдавить рычаг внутрь.
16 – Русский
