ВАЖНО!
Не используйте топливный бак в качестве опоры.
!
ВНИМАНИЕ! Бензин является
легковоспламеняемой жидкостью.
Обращайтесь с бензином осторожно.
Заправка топливом должна выполняться
на открытом воздухе (см. инструкции
по технике безопасности).
2
1
1
2
3

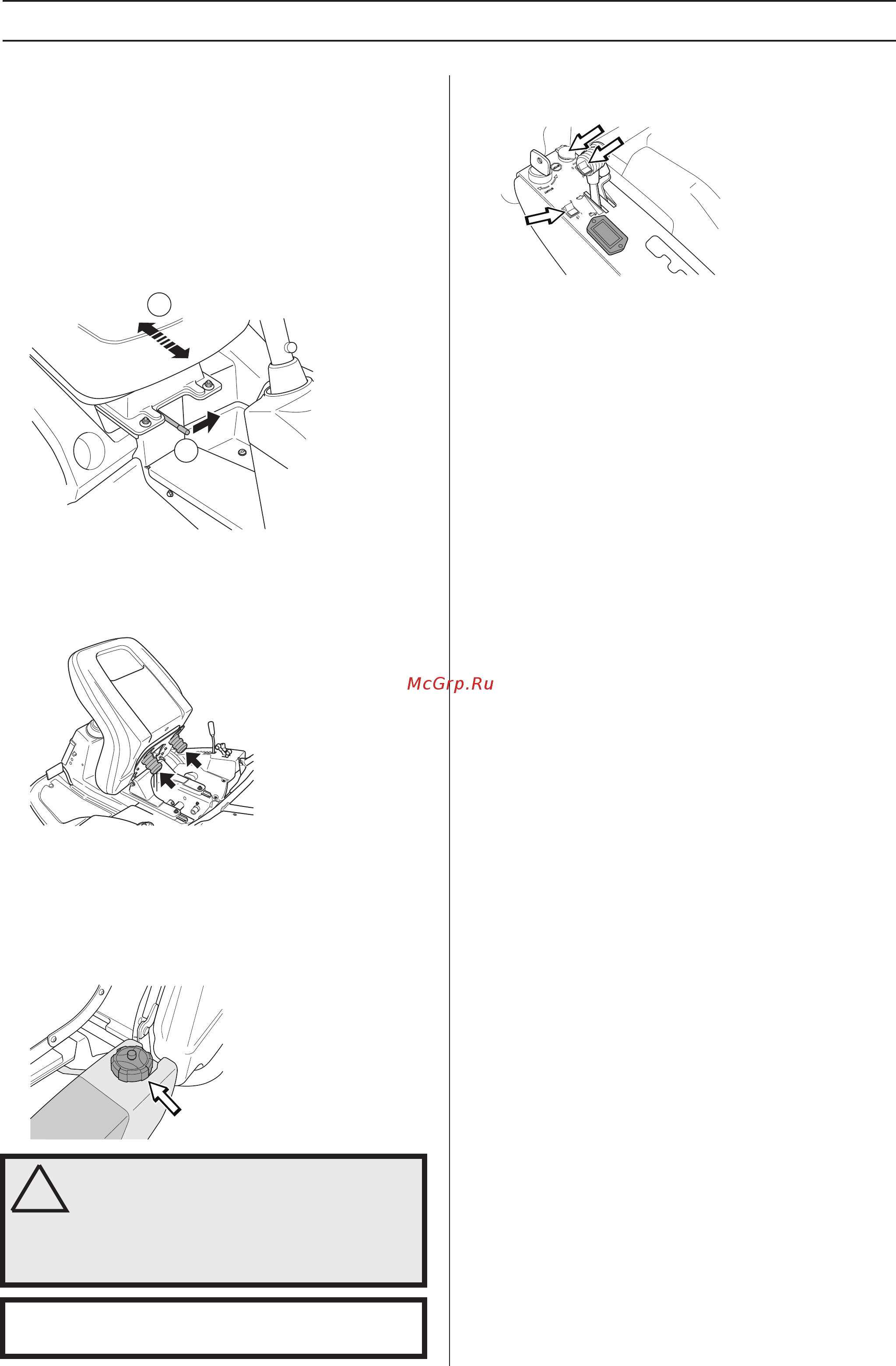

ЗНАКОМСТВО С МАШИНОЙ
Сиденье
Сиденье закреплено по переднему краю с помощью
шарнирного соединения и может наклоняться вперед.
Также может регулироваться положение сиденья вдоль
продольной оси машины.
Чтобы отрегулировать положение сиденья, передвиньте
рычаг, расположенный под передним краем сиденья,
влево. После этого сиденье может перемещаться вперед
или назад для установки его в нужное положение.
Можно отрегулировать силу пружин сиденья с помощью
перемещения резиновых упоров в их держателях,
расположенных на нижней стороне сиденья. Установите оба
упора в переднее, среднее или заднее положение.
Заправка топливом
Двигатель работает на неэтилированном бензине
с октановым числом не ниже 92
(бензин не смешивается с маслом).
Не заливайте бак полностью, оставьте свободное место
не менее 2,5 см для расширения бензина.
Фары и штепсельная розетка
Фары включаются и выключаются с помощью
расположенного на панели управления выключателя (1).
К штепсельной розетке (2) может быть подключены,
например, обогреватель сиденья или зарядное устройство
для мобильного телефона.
Штепсельная розетка включаются и выключаются
с помощью расположенного на панели управлении
выключателя (3).
Напряжение 12 В.
Штепсельная розетка защищена собственным плавким
предохранителем, который расположен ниже выключателя
зажигания.
Рычаг включения/отключения привода
трансмиссии.
Для того, чтобы машину передвигать при заглушенном
двигателе (закатывать в бокс, на прицеп для
транспортировки и т.п.), рычаг отключения привода
трансмиссии должен быть вытянут наружу.
Внимание: Если вы попытаетесь осуществить эксплуатацию
машины при работающем двигателе и вытянутом наружу
рычаге, машина не будет двигаться. При вытягивании
рычага наружу происходит расцепление привода и оси.
Установите рычаг в крайнее положение, не используйте
промежуточное положение рычага.
Русский – 15
