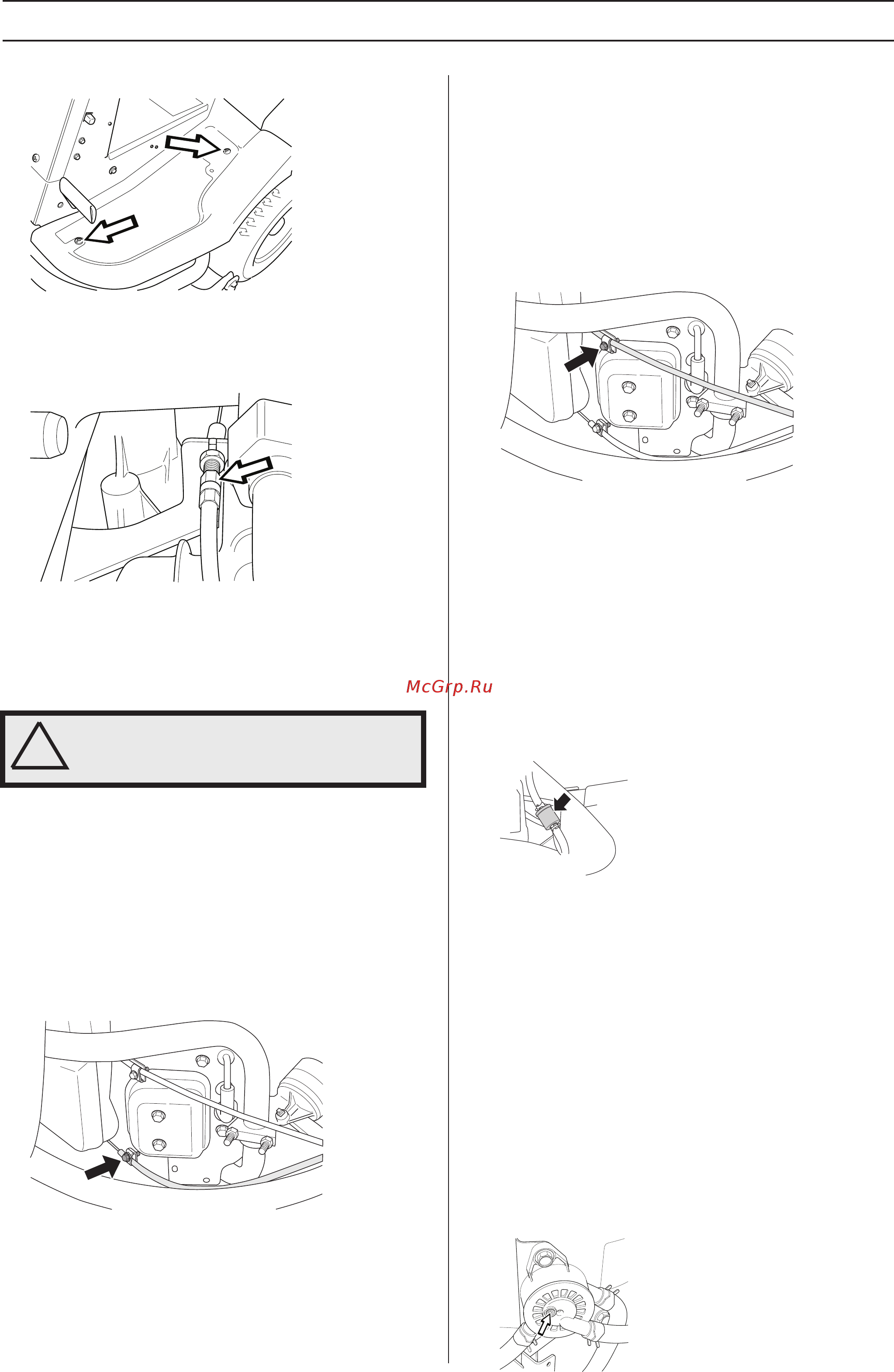

Husqvarna R 422Ts AWD [25/47] Техобслуживание
![Husqvarna R 422Ts AWD [25/47] Техобслуживание](/views2/1091908/page25/bg19.png)
!
ВНИМАНИЕ! Неправильно
отрегулированный стояночный тормоз
не будет обеспечивать фиксацию машины.
3 Снимите левое крыло.
Техобслуживание
4 Отверните гайки.
5 Отрегулируйте зазор между корпусом и регулировочным
винтом 1 мм при оттягивании корпуса. Это обеспечивает
свободный ход педали, равный приблизительно 40 мм.
6 Затягивайте гайки осторожно, чтобы не повредить
регулировочный винт.
7 После выполнения регулировки необходимо снова
проверить стояночный тормоз.
8 Установите левое крыло на место.
Проверка и регулировка тяги
дроссельной заслонки
Проверьте, что двигатель реагирует на управление
дроссельной заслонкой и что при полностью открытой
дроссельной заслонке имеет место правильная частота
вращения двигателя.
В случае каких-либо сомнений свяжитесь с
представителем официального дилера.
В случае необходимости отрегулируйте нижнюю тягу, как
описано ниже.
1 Ослабьте затяжку зажимного винта наружной обоймы
тяги и установите рычаг регулировки дроссельной
заслонки в положение, соответствующее полному
открыванию дроссельной заслонки.
2 Проверьте, что тяга дроссельной заслонки подсоединена
к нужному отверстию в нижнем рычаге, см. рисунок.
3 Переместите обойму тяги дроссельной заслонки до упора
влево и затяните зажимной винт.
26 – Русский
Проверка и регулировка тяги
воздушной заслонки
Если двигатель выбрасывает черный дым или если
возникают трудности с запуском двигателя, причиной
этому может быть неправильная регулировка тяги
воздушной заслонки (верхняя тяга).
В случае возникновения у вас каких-либо сомнений,
обратитесь к официальному дилеру.
Если возникла необходимость отрегулировать тягу
воздушной заслонки, выполните описанные ниже операции.
1 Ослабьте затяжку зажимного винта, фиксирующего обойму
тяги, и установите рычаг регулировки воздушной заслонки
в положение, соответствующее полному открыванию
воздушной заслонки.
2 Проверьте, что тяга воздушной заслонки подсоединена к
верхнему рычагу, см. рисунок.
3 Переместите обойму тяги воздушной заслонки до упора
вправо и затяните зажимной винт.
Замена топливного фильтра
Заменяйте топливный фильтр через каждые 100 часов
работы машины (раз в сезон) или чаще, если фильтр
загрязняется.
Замените фильтр, выполнив описанные ниже операции.
1 Откройте крышку двигателя.
2 Отодвиньте от фильтра хомуты крепления шланга,
используя для этого плоскогубцы.
3 Отсоедините фильтр от шлангов.
4 Подсоедините шланги к новому фильтру. В случае
необходимости нанесите на патрубки фильтра жидкое
моющее средство. Это облегчит подсоединение шлангов.
5 Натяните на патрубки фильтра хомуты крепления шланга
и затяните их.
Проверка воздушного фильтра
топливного насоса
Регулярно проверяйте, что на воздушном фильтре
топливного насоса нет грязи.
Чистка фильтра может выполняться с помощью щетки.
