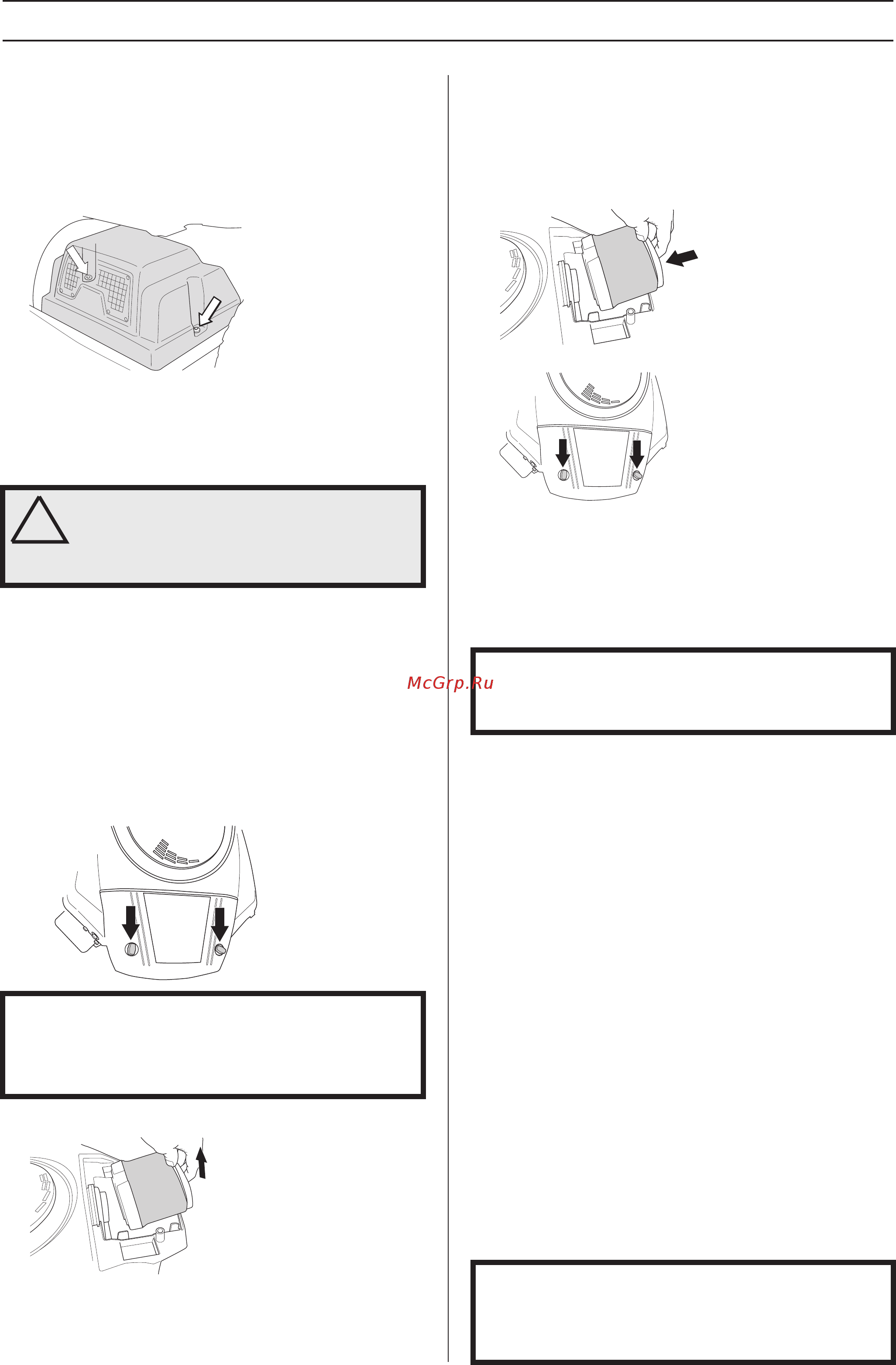

![Husqvarna R 422Ts AWD [26/47] Система зажигания](/views2/1091908/page26/bg1a.png)
ВАЖНАЯ ИНФОРМАЦИЯ
Никогда не запускайте двигатель без установленного
на нем воздушного фильтра.
Фильтр не должен смазываться, он должен
устанавливаться сухим.
ВАЖНАЯ ИНФОРМАЦИЯ
Использование свечей зажигания, отличных
от рекомендованных производителем, может привести
к повреждению двигателя.
ВАЖНАЯ ИНФОРМАЦИЯ
Недостаточно затянутая свеча зажигания может быть
причиной перегревания двигателя и выхода его из строя.
Слишком сильная затяжка свечи зажигания может
привести к повреждению резьбы в головке цилиндра.
6 Установите на место крышку воздушного фильтра.
!
ВНИМАНИЕ! Система выпуска выхлопных
газов нагревается до высокой
температуры. Перед заменой воздушного
фильтра дайте ей остыть.
Техобслуживание
Проверка воздухозаборника
трансмиссии
Проверьте, что воздухозаборник трансмиссии не забит
мусором.
Снимите крышку трансмиссии и удалите обрезки травы с
ребер охлаждения трансмиссии, если это требуется.
При забивании воздухозаборника и наличии грязи на
корпусе трансмиссии ухудшается охлаждение, что может
привести к выводу из строя трансмиссии.
Замена воздушного фильтра
Если мощность двигателя падает, или если двигатель
работает с перебоями, причиной этому может быть
забивание фильтра. Поэтому необходимо заменять
фильтр через определенные промежутки времени
(см. “График техобслуживания” в разделе “Техобслуживание”,
где указаны интервалы между обслуживанием).
Замените воздушный фильтр, выполнив
описанные ниже операции.
1 Откройте крышку двигателя.
2 Поверните фиксаторы крышки фильтра и снимите крышку
фильтра.
3 Потяните фильтр вверх за один край и извлеките его.
4 Снимите предварительный губчатый фильтр с бумажного
фильтра и промойте его в нейтральном моющем средстве.
Отожмите его, обернув чистой тканью.
Очистите фильтр, постучав им по твердой поверхности.
Не используйте для чистки фильтра сжатый воздух.
Если воздушный фильтр по-прежнему остается грязным,
замените его новым.
Установите предварительный фильтр на бумажный фильтр.
5 Установите фильтрующий патрон на место. Проверьте, что
фильтрующий патрон правильно вошел в корпус фильтра.
Система зажигания
Двигатель снабжен электронной системой зажигания.
Только свечи зажигания требуют обслуживания в системе
зажигания.
Рекомендованные свечи зажигания указаны в разделе
“Технические данные”.
Замена свечи зажигания
1 Снимите колпак провода зажигания и очистите место
вокруг свечи зажигания.
2 Снимите свечу зажигания с помощью торцевого гаечного
ключа для свечи зажигания 3/4 дюйма (19 мм).
3 Осмотрите свечу зажигания. Замените свечу зажигания,
если подгорели ее электроды или если растрескался или
поврежден изолятор свечи зажигания. Очистите свечу
зажигания при помощи стальной щетки, если она будет
использоваться.
4 Измерьте межэлектродный зазор с помощью инструмента
для измерения зазора. Межэлектродный зазор
должен быть равен 0,75 мм. В случае необходимости
отрегулируйте зазор с помощью сгибания бокового
электрода.
5 Установите свечу зажигания на место, ввернув ее рукой,
чтобы избежать повреждения резьбы.
6 После того, как свеча зажигания будет ввинчена,
затяните ее торцевым гаечным ключом. Затяните
свечу зажигания так, чтобы была сжата шайба. Ранее
использовавшуюся свечу зажигания следует повернуть
еще на 1/8 оборота из положения, до которого можно
вручную ввинтить ее. Новую свечу зажигания следует
повернуть еще на 1/4 оборота из положения, до которого
можно вручную ввинтить ее.
7 Установите на место колпак провода зажигания.
Русский – 27
