Husqvarna R 422Ts AWD [8/47] Расположение органов управления
![Husqvarna R 422Ts AWD [8/47] Расположение органов управления](/views2/1091908/page8/bg8.png)
12
11
10 9 8 7 6 5 4 3 2 1
13 19
14 15 20

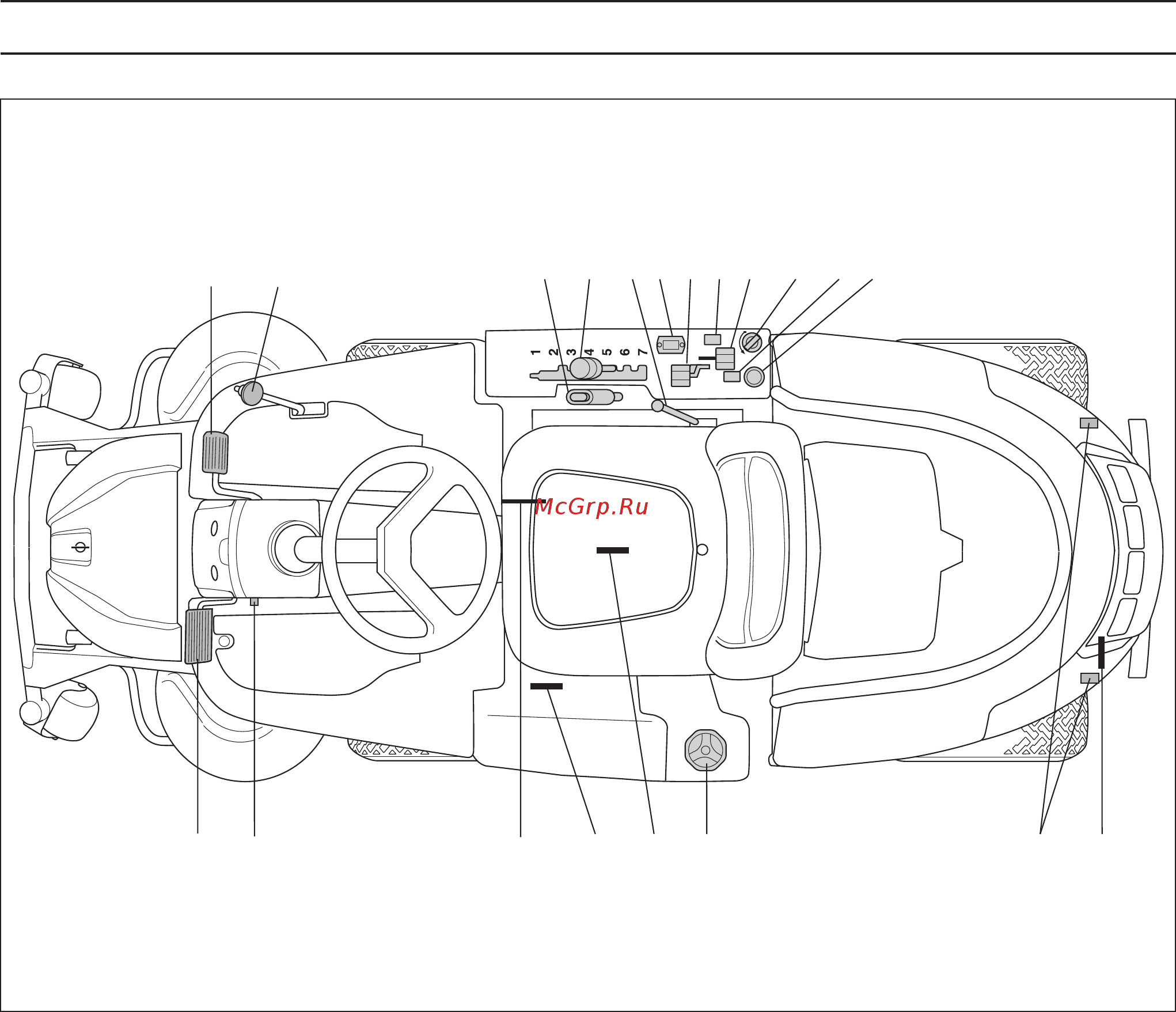

Расположение органов управления
1 Штепсельная розетка
2 Выключатель штепсельной розетки
3 Замок зажигания
4 Управление дроссельной заслонкой
5 Выключатель фар
6 Управление воздушной заслонкой
7 Счетчик моточасов
8 Рычаг для гидравлического подъема оборудования
9 Рычаг регулировки высоты кошения
10 Рычаг механического подъема режущей деки
16
17
18
11 Педаль управления при движении назад
12 Педаль управления при движении вперед
13 Стояночный тормоз
14 Кнопка блокировки стояночного тормоза
15 Регулировка положения сиденья
16 Рычаг для отключения привода ведущей передней оси
(только машины AWD)
17 Паспортная табличка
18 Крышка топливного бака
19 Защелка кожуха
20 Рычаг для отключения привода ведущей задней оси
8 – Русский
