Husqvarna R 422Ts AWD [17/47] Вождение

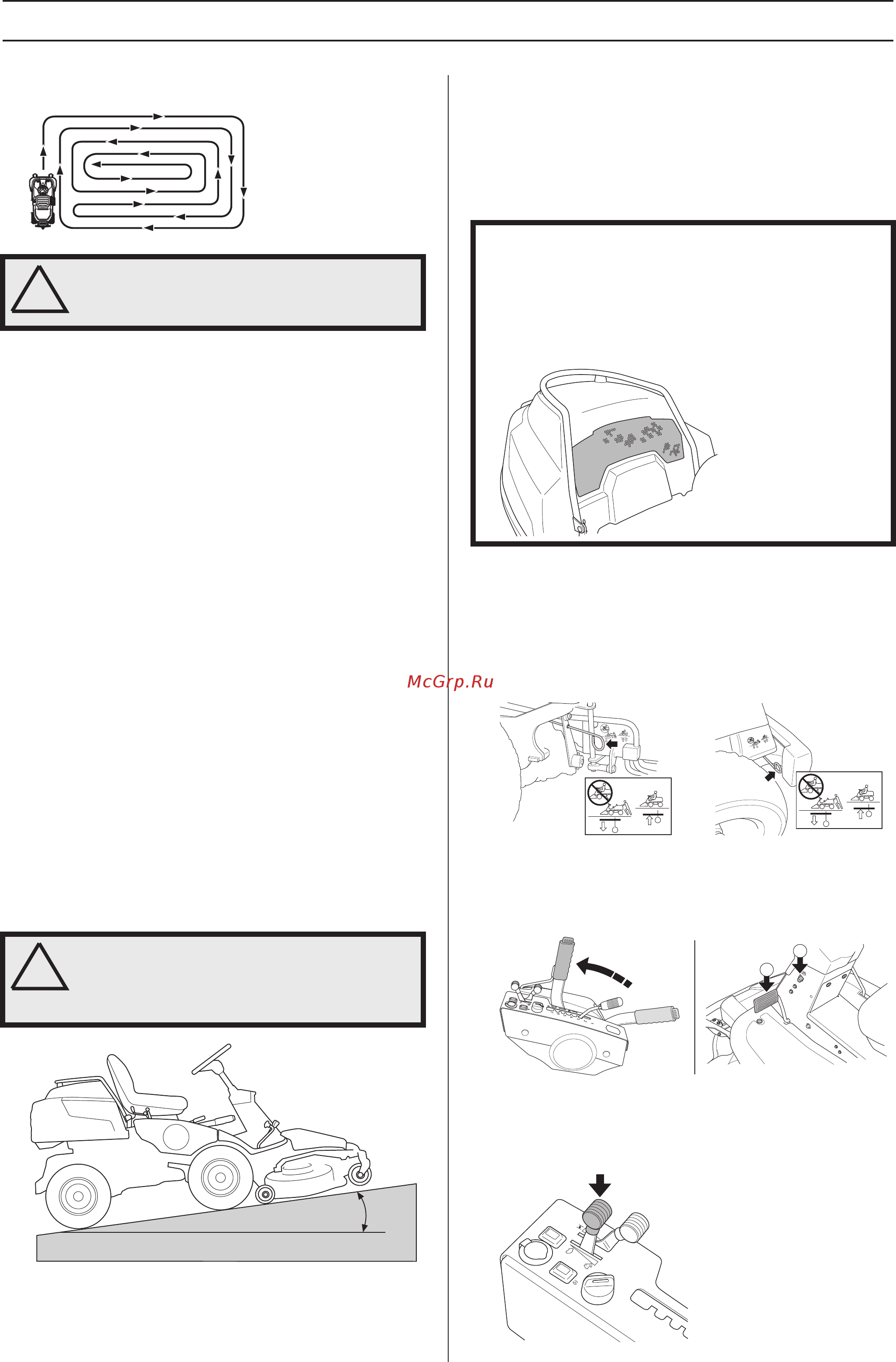

![Husqvarna R 422Ts AWD [17/47] Вождение](/views2/1091908/page17/bg11.png)
1
2
!
ВНИМАНИЕ! Очистите обрабатываемый газон
от камней и других предметов, которые могут
быть отброшены вращающимися ножами.
!
ВНИМАНИЕ! Не используйте машину
на склонах, уклон которых превышает 10°.
Скашивайте траву на склоне, двигаясь
по склону вверх или вниз, но не вдоль
склона. Избегайте резких поворотов.
ВАЖНАЯ ИНФОРМАЦИЯ
Следите за тем, чтобы решетка воздузхозаборника
двигателя, расположенная позади сиденья водителя,
не закрывалась одеждой и не забивалась листьями,
травой или грязью. Это может нарушить нормальное
охлаждения двигателя, что приведет к его серьезной
поломке.
Советы по кошению травы
Вождение
• Найдите и отметьте те стационарные объекты (системы
полива и ландшафтной архитектуры), которые убрать с
участка невозможно, чтобы избежать столкновений с ними.
• Для работы в режиме мульчирования, если трава высокая
и переросшая, не стремитесь сразу скосить весь объём за
один проход. Начните работу с большой высоты стрижки и
снижайте высоту стрижки до нужного значения.
• Результаты кошения травы будут наилучшими при
максимально допустимых оборотах двигателя, см.
технические данные (ножи вращаются быстро), и при
низкой скорости движения райдера. Если трава не
слишком высокая и не слишком густая, то скорость
движения может быть увеличена без заметного ухудшения
качества кошения.
• Самый лучший газон получается тогда, когда кошение
травы производится систематически, не допуская её
перерастания. Стрижка становится более ровной, и
срезанная трава более равномерно распределяется
по поверхности земли. При этом суммарные затраты
времени не увеличиваются, так как при частом срезании
травы можно увеличить скорость движения райдера без
ухудшения качества кошения.
• Не косите мокрую траву. При скашивании мокрой травы
качество кошения ухудшается.
• После каждого использования райдера промойте изнутри
режущую деку водой из шланга. При этом режущая
дека должна находиться в положении для обслуживания
(вертикально к поверхности).
• Если используется функция мульчирования (BioClip), то
трава должна скашиваться систематически.
Перед запуском двигателя
• Прочтите инструкции по технике безопасности и
информацию, касающуюся расположения органов
управления и выполняемых ими функций перед запуском
двигателя.
• Перед началом работы выполните ежедневное
обслуживание, как указано в графике техобслуживания.
Запуск двигателя
1 Проверьте, что рычаг включения/отключения привода
трансмиссии вдавлен внутрь. В райдере R 422 Ts AWD
имеются отдельный рычаг включения/отключения
привода трансмиссии для передней оси и отдельно для
задней оси.
2 Поднимите режущую деку, потянув рычаг управления
подъемного устройства назад до фиксированного
положения (положение транспортировки) и включите
стояночный тормоз.
Двигатель не может быть запущен, если педаль
стояночного тормоза не нажата.
3 Передвиньте ручку управления дроссельной заслонкой
в среднее положение.
Русский – 17
МАКСИМАЛЬНЫЙ УКЛОН 10°
