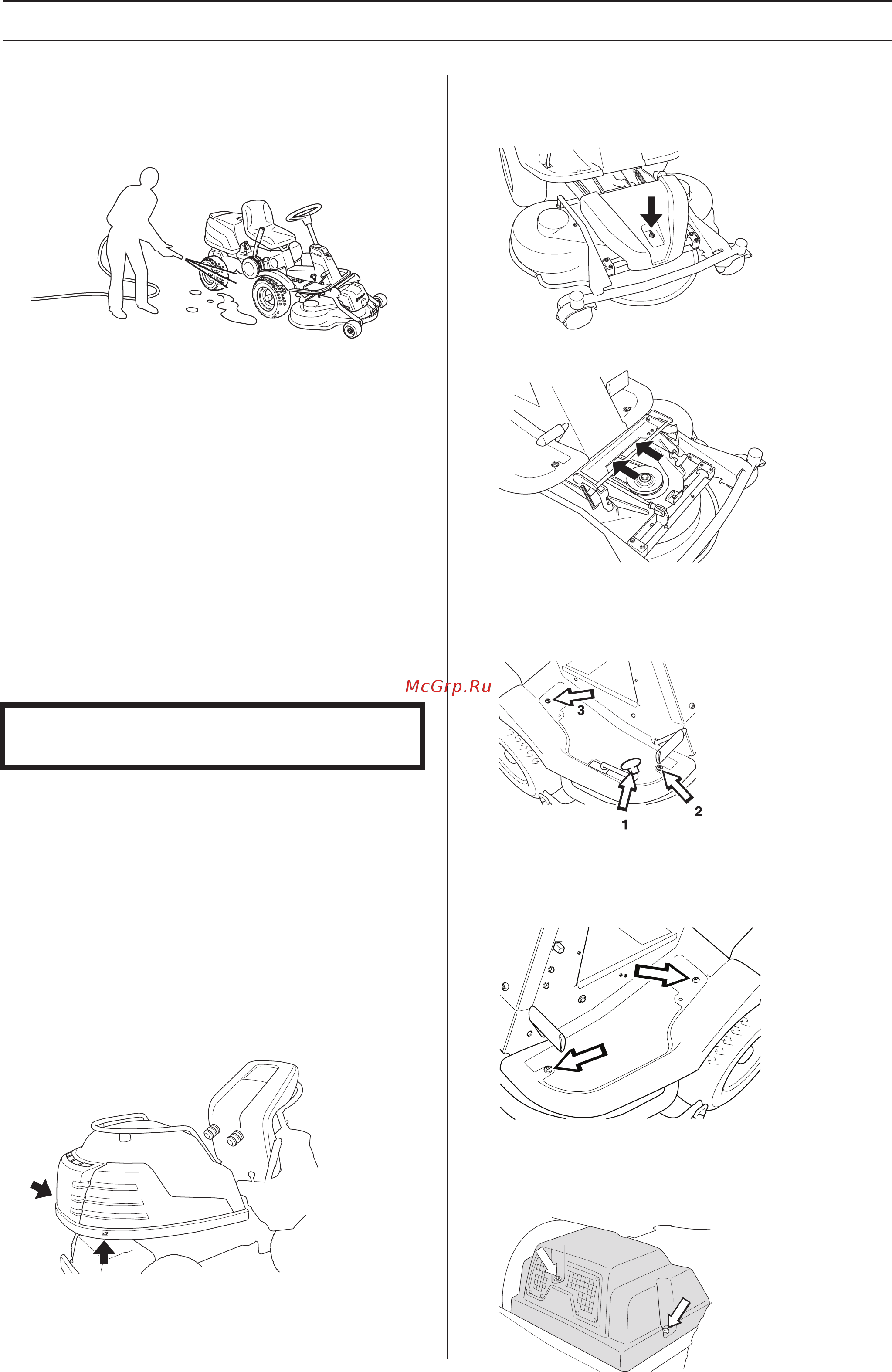

![Husqvarna R 422Ts AWD [23/47] Крышка трансмиссии](/views2/1091908/page23/bg17.png)
ВАЖНАЯ ИНФОРМАЦИЯ
Не используйте для чистки струю воды высокого давления
или паровой очиститель.
Техобслуживание
Чистка
Сразу же после использования машины выполните ее
чистку. Гораздо легче смыть остатки травы до того, как
они присохнут к машине.
Масляные загрязнения могут быть удалены с
помощью обезжиривающего средства. Разбрызгайте
обезжиривающее средство на загрязненную поверхность
тонким слоем.
Чистку осуществляйте струей воды под нормальным
давлением.
Не направляйте струю воды на электрические части
двигателя и подшипники.
Не направляйте струю воды на горячие поверхности,
например на двигатель и выхлопную систему.
После выполнения чистки рекомендуется запустить
двигатель и включить машину на небольшое время для
того, чтобы выдуть остатки воды.
После очистки смажьте машину, если это требуется.
Выполните дополнительную смазку, если на подшипники
попала вода или обезжиривающее средство.
Существует серьезный риск попадания воды в подшипники
и на электрические соединения. Это приводит к
образованию ржавчины, что вызывает проблемы с работой
машины. Чистящие добавки, как правило, усугубляют
повреждение.
Снятие кожухов машины
Крышка двигателя
Переместите сиденье вперед до упора. Поднимите сиденье
вверх.
Отведите защелки на крышке двигателя назад. Защелки
располагаются на внутренней стороне рамы двигателя.
Откройте крышку двигателя вперед.
24 – Русский
Передняя крышка.
Освободите фиксатор, расположенный на переднем
кожухе, и снимите защитный щиток.
Передняя крышка крепится к раме с помощью двух
крючков.
Правое крыло
Снимите ручку акселератора (2), винты (2 и 3)
и снимите крыло.
Левое крыло
Извлеките винты (2 и 3), которыми крепится крыло,
и снимите крыло.
Крышка трансмиссии
Выверните два винта (по одному с каждой стороны)
и снимите крышку трансмиссии.
