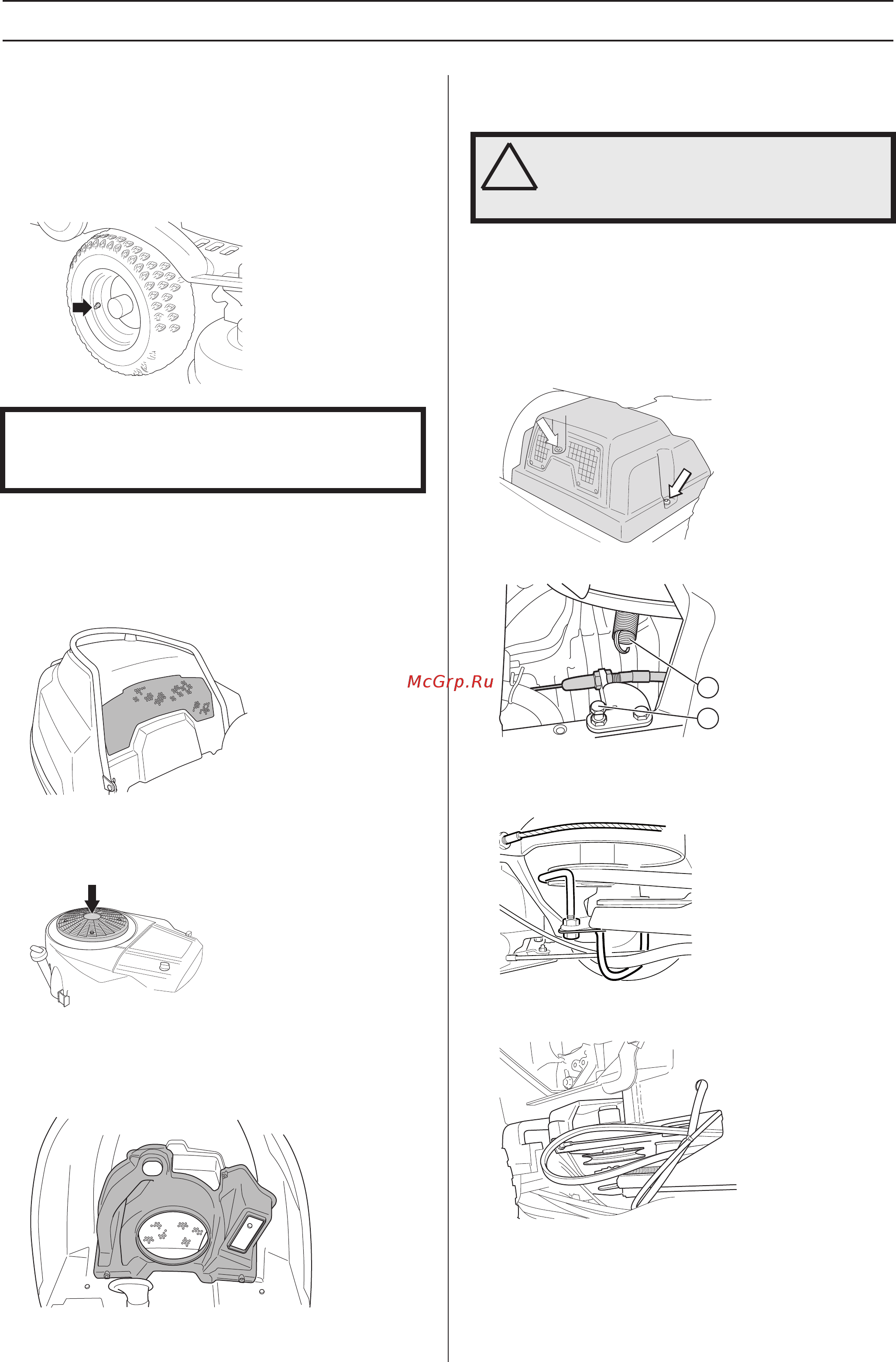

ВАЖНАЯ ИНФОРМАЦИЯ
Разное давление воздуха в передних шинах
приводит к кошению травы на разной высоте.
A
B
!
ВНИМАНИЕ! При работе двигателя
крыльчатка воздухозаборника
охлаждающего воздуха вращается.
Помните о своих пальцах.
Техобслуживание
Проверка давления воздуха в шинах
Давление воздуха во всех шинах должно быть равно
(0,6 атм./ 0,06 МПа/0.6 бар / 9PSI) Для того, чтобы улучшить
управляемость машины, давление в задних шинах может
быть снижено до (0,4 атм./ 0,04 МПа/0.4 бар / 5.8PSI)
Максимальное давление в шинах – (1 атм./ 0,1 МПа/
1 бар / 14.5 PSI).
Проверка состояния воздухозаборника
системы воздушного охлаждения
двигателя
Очистите решетку воздухозаборника в крышке
двигателя, за сиденьем водителя.
Откройте крышку двигателя.
Проверьте, что на решетке воздухозаборника нет листьев,
травы и грязи.
Осмотрите воздухопровод, расположенный на внутренней
стороне крышки двигателя. Убедитесь в том, что он является
чистым и что он не трется о воздухозаборник охлаждающего
воздуха.
Забивание мусором воздухозаборника приводит
к ухудшению охлаждения двигателя, что может привести
к выходу из строя двигателя.
Замена приводного ремня задней оси
(R 422 Ts)
Снятие
1 Поднимите режущую деку.
2 Снимите крышку трансмиссии.
3 Отсоедините пружину (А) от винта (В).
4 Снимите расположенный посредине держатель шланга
и направляющую ремня для центрального ремня.
5 Снимите центральный ремень со шкива двигателя
и вытяните заднюю секцию.
Русский – 29
