Husqvarna R 422Ts AWD [41/47] Электрическая и гидравлическая системы
![Husqvarna R 422Ts AWD [41/47] Электрическая и гидравлическая системы](/views2/1091908/page41/bg29.png)

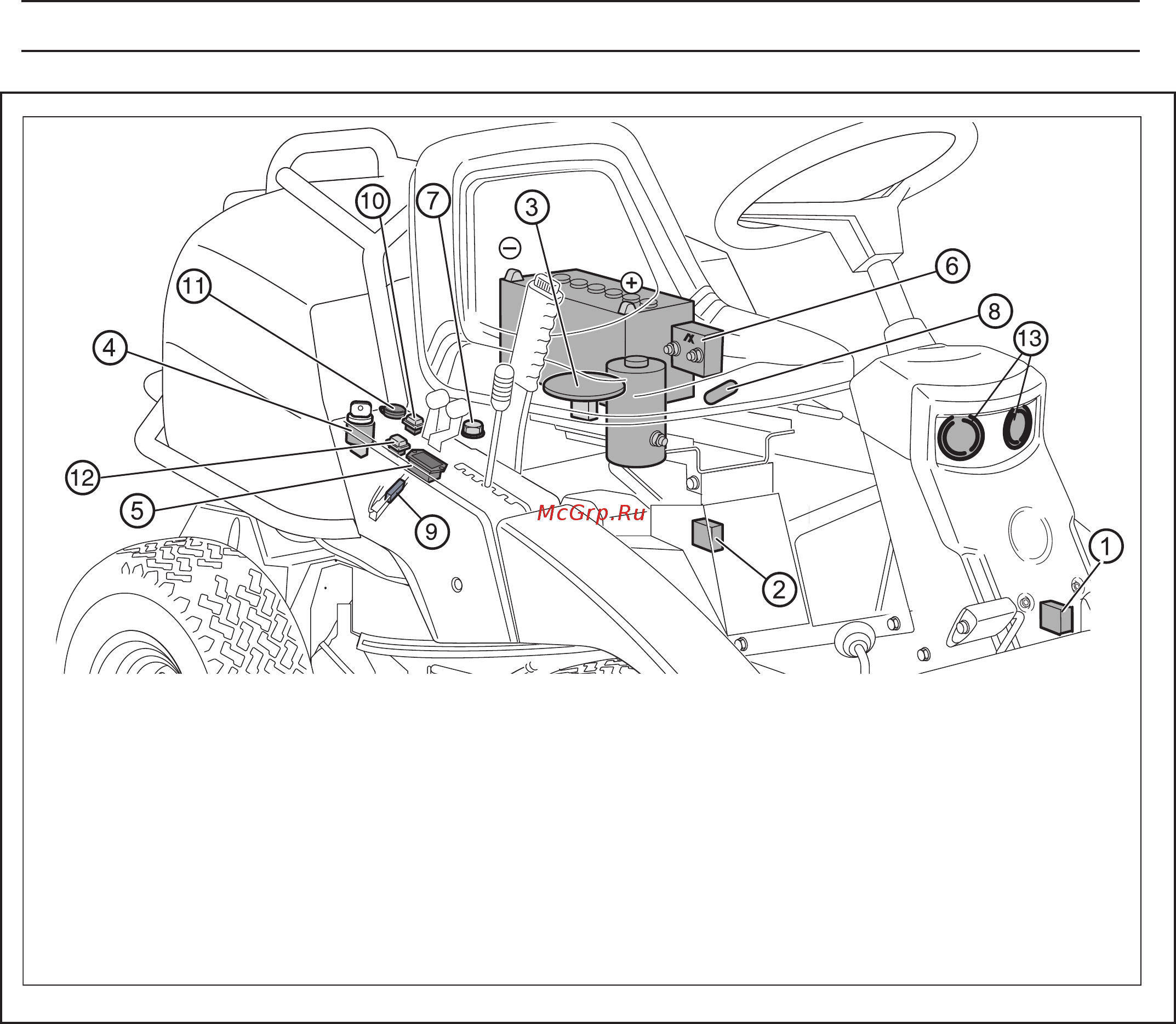

Позиции на рисунке:
1 Концевой микровыключатель, гидростатическая
трансмиссия
2 Концевой микровыключатель, режущая дека
3 Концевой микровыключатель, сиденье
4 Замок зажигания
5 Счетчик моточасов
6 Реле стартера
7 Разъемы двигателя
8 Главный плавкий предохранитель на 15 А
9 Плавкий предохранитель на 7,5 А
10 Выключатель штепсельной розетки
11 Штепсельная розетка
12 Выключатель фар
13 Фары
42 – Русский
ЭЛЕКТРИЧЕСКАЯ И ГИДРАВЛИЧЕСКАЯ СИСТЕМЫ
