ВАЖНАЯ ИНФОРМАЦИЯ
Отработавшее моторное масло является опасным для
здоровья и не должно сливаться на землю, чтобы не
загрязнять окружающую среду. Утилизация отработавшего
моторного масла должна выполняться в ремонтной
мастерской или в специально предназначенном месте.
Избегайте контактов масла с кожей человека. В случае
попадания масла на кожу человека промойте загрязненный
участок кожи водой с мылом.
ВАЖНО!
Отработавшее моторное масло является опасным для
здоровья и не должно сливаться на землю, чтобы не
загрязнять окружающую среду.
Использованные фильтры необходимо передать в
ремонтную мастерскую или в другое предназначенное
место для их утилизации.
Избегайте контактов масла с кожей человека. В случае
попадания масла на кожу человека промойте загрязненный
участок кожи водой с мылом.
!
ВНИМАНИЕ! В процессе работы двигателя
масло в двигателе может нагреваться
до очень высокой температуры. Перед
тем, как слить масло из двигателя, дайте
двигателю остыть.
!
ВНИМАНИЕ!
В процессе работы двигателя масло
в двигателе может нагреваться
до очень высокой температуры.
Перед тем, как слить масло из двигателя,
дайте двигателю остыть.

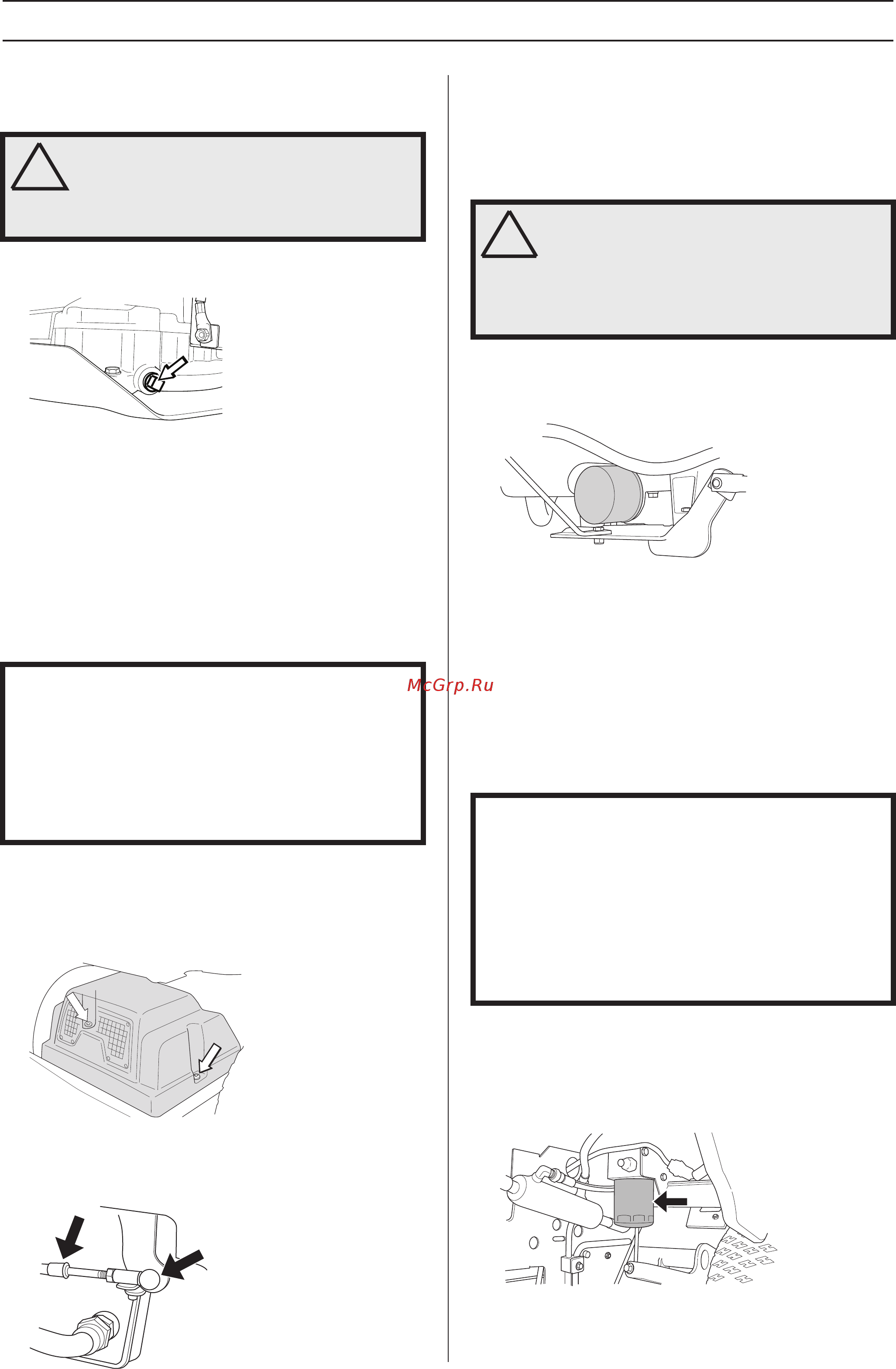

Смазка
При работе с большими нагрузками или при высокой
температуре окружающей среды масло должно
заменяться через каждые 50 часов работы машины.
1 Подставьте под сливное отверстие на левой стороне
двигателя контейнер.
2 Извлеките мерный щуп. Выверните пробку из сливного
отверстия на левой стороне двигателя.
3 Дайте маслу слиться в контейнер.
4 Установите пробку в сливное отверстие и затяните ее.
5 При необходимости долейте масло в двигатель до метки
FULL на мерном щупе. Масло следует заливать через
отверстие, в которое устанавливается мерный щуп.
6 Прогрейте двигатель и проверьте, что нет течи масла
через сливное отверстие.
Проверьте уровень масла в двигателе и при необходимости
долейте масло в двигатель.
Смазка системы гидростатической
трансмиссии с соединениями
Снимите крышку трансмиссии.
Смажьте сочленения и подшипники с левой стороны маслом.
Снимите резиновую оболочку и смажьте тягу
гидростатической трансмиссии маслом.
Нажмите несколько раз на педаль, снова смажьте и
установите на место резиновую оболочку.
Установите на место крышку гидростатической
трансмиссии.
Замена масляного фильтра
Откройте крышку двигателя.
• Выверните старый масляный фильтр против часовой
стрелки. Если нужно, используйте инструмент для
снятия фильтра.
• Нанесите тонкий слой свежего масла на резиновую
уплотнительную прокладку нового масляного фильтра.
• Вверните новый фильтр по часовой стрелке. Вворачивайте
фильтр рукой, пока резиновая прокладка не войдет
в контакт с установочной поверхностью. После этого
заверните фильтр еще на пол-оборота.
• Запустите двигатель и дайте ему поработать на холостом
ходу в течение около 3 минут. Затем остановите двигатель
и проверьте, нет ли следов утечки масла.
• Проверьте уровень масла в двигателе и в случае
необходимости долейте масло в двигатель.
Замена масляного фильтра
гидравлической системы
• Выверните старый масляный фильтр против часовой
стрелки. Если нужно, используйте инструмент для снятия
фильтра.
• Нанесите тонкий слой свежего масла на резиновую
уплотнительную прокладку нового масляного фильтра.
Русский – 39
