ВНИМАНИЕ! При снятии режущей деки
пользуйтесь защитными очками. Пружина,
которая натягивает ремень, может
сломаться и нанести травму.
!
ВНИМАНИЕ! Соблюдайте осторожность,
чтобы не защемить руку.
Техобслуживание

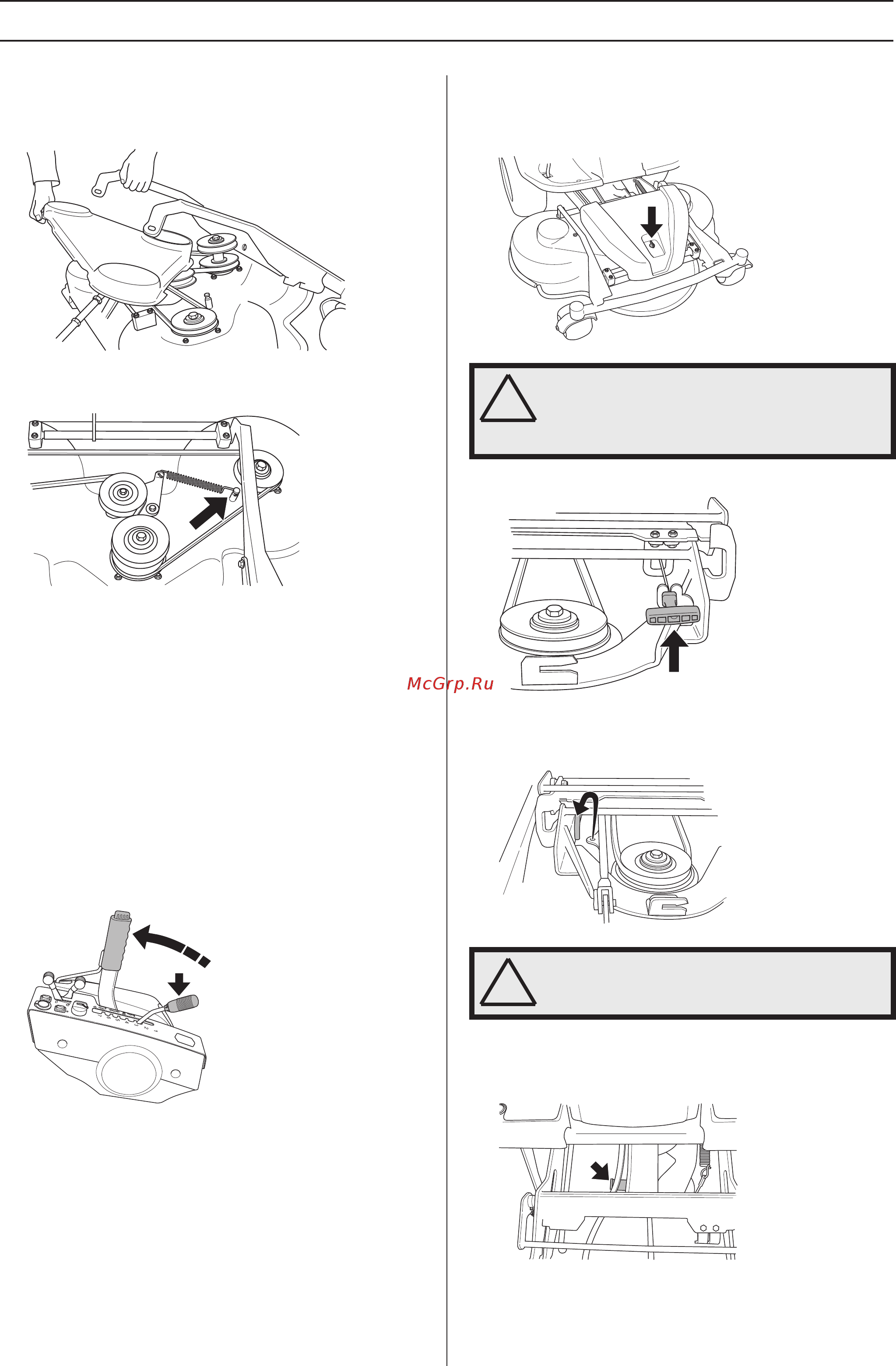

6 Выверните винты, расположенные на крышке режущей
деки. Поднимите раму режущей деки и снимите
крышку режущей деки.
7 Ослабьте натяжение пружины, которая натягивает
клиновой ремень, и снимите ремень с помощью рычага.
Для установки нового ремня выполните описанные выше
операции в обратной последовательности.
Сервисное положение режущей деки
Режущая дека может быть установлена в сервисное
положение для облегчения чистки, ремонтных работ и
обслуживания. При сервисном положении режущая дека
поднята и зафиксирована в вертикальном положении.
1 Установите машину на горизонтальную поверхность.
Включите стояночный тормоз.
2 Установите рычаг для регулировки высоты кошения
в положение, соответствующее самой низкой высоте
кошения, и поднимите режущую деку.
3 Снимите переднюю крышку режущей деки, предварительно
вынув фиксатор. (Под передней крышкой режущей
деки имеются подробные инструкции относительно
использования положения для обслуживания).
4 Отсоедините пружину натяжного ролика ремня.
Снимите стойку устройства регулировки высоты кошения и
поместите ее в держатель.
5 Снимите приводной ремень и поместите
его в держатель ремня.
Русский – 35
