<2. Меры предосторожности> 2-6
IM 01C25T04-01RU
Меры предосторожности для невоспла-
меняемого по CSA типа.
(Следующую информацию см. в доку-
менте № ICS018)

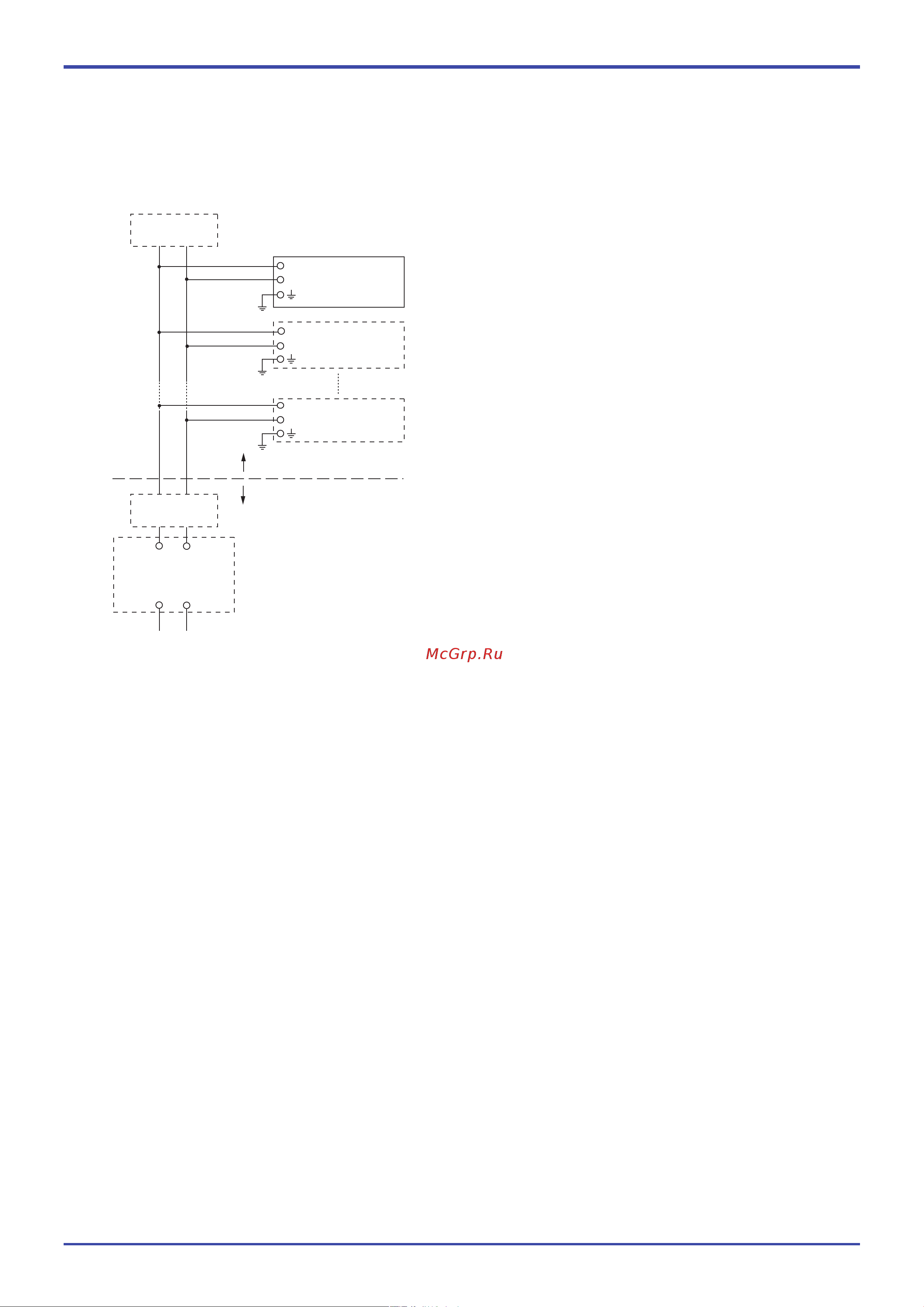

Схема установки для невоспламеняемого типа
или защиты типа n (Установка по Категории 2)
Примечание 1. Установка должна соответствовать Ка-
надским электротехническим правилам и
нормам Часть I и местным электротехниче-
ским правилам и нормам.
Примечание 2. При установке в условиях, соответствую-
щих Классу II и Классу III должно быть ис-
пользовано пыленепроницаемое уплотне-
ние кабельного канала.
Примечание 3.
Не изменяйте схему без разрешения
CSA.
Электротехнические данные:
Номинальные значения (включая FNICO)
Ui или Vmax = 32 В
Ci = 3,52 нФ
Li = 0 мкГн
2.1.3 Сертификация по ATEX
(1) Технические данные
a. Пожаробезопасный датчик по ATEX
Предостережения для датчиков пожаробезопасного типа
по ATEX
Примечание 1. Датчики с дополнительным кодом /KF22
пригодны для использования во взрыво-
опасных атмосферах:
№ KEMA 07ATEX0109X
Применимые стандарты:
EN IEC 60079-0, EN 60079-1, EN 60079-31
Тип защиты и код маркировки:
Ex db IIC T6... T4Gb, Ex tb IIIC T85°C Db
Группа: II
Категория: 2G, 2D
Корпус: IP66/IP67
Температурный класс для газобезопасных прибо-
ров: T6, T5 и T4
Температура окружающей среды для газобез-
опасных приборов:
от –50 до 77°C (T6), от –50 до 80°C (T5), и от –50
до 75°C (T4)
Максимальная температура технологического
процесса (Т
ТП
) для газобезопасных приборов:
85°C (T6), 100°C (T5), и 120°C (T4)
Максимальная температура поверхности
для защиты от возгорания мелкой пыли:
T85°C (Т
ОС
: от –30* до 75°C,Т
ТП
: 85°C)
* –15°C, когда указан код /HE.
Примечание 2. Электротехнические данные
Напряжение источника питания: 32 В постоянного
тока максимум
Выходной ток: 15 мА постоянного тока
Примечание 3. Для комбинированных типов сертифика-
ции.
В случае установки устройства, сертифицирован-
ного по нескольким типам сертификации, повтор-
ная установка с использованием каких-либо дру-
гих типов сертификации невозможна. Для отли-
чия от неиспользуемых типов сертификации по-
ставьте постоянную метку в позиции для отметки
выбранного типа сертификации на ярлыке с мар-
кировкой сертификации датчика.
Безопасная зона
Опасная зона
F0210
Оконечное
сопротивление
Оборудование,
сертифицированное
CSA [nL]
Датчик
давления
ПИТАНИЕ
Оконечное
сопротивление
+
–
Датчик
+
–
Датчик
+
–
+–
+–
