<5. Установка параметров> 5-6
IM 01C25T04-01RU
5.3.3 Функция определения характеристик
сигнала
Ниже приведен пример выполнения функции определе-
ния характеристик сигнала, показанный на рисунке 5.2.
Перед заданием таблицы линеаризации режим (Target
Mode) блока преобразователя датчика нужно изменить
на состояние Out of Service (O/S) (Нерабочий). Для того
чтобы использовать функцию определения характери-
стик сигнала, в качестве типа характеризации
(Characterization Type) следует выбрать опцию “User
defined (table)/Определенная пользователем (таблица)”.
Изменение типа характеризации смотрите в
подразделе
5.1.3.

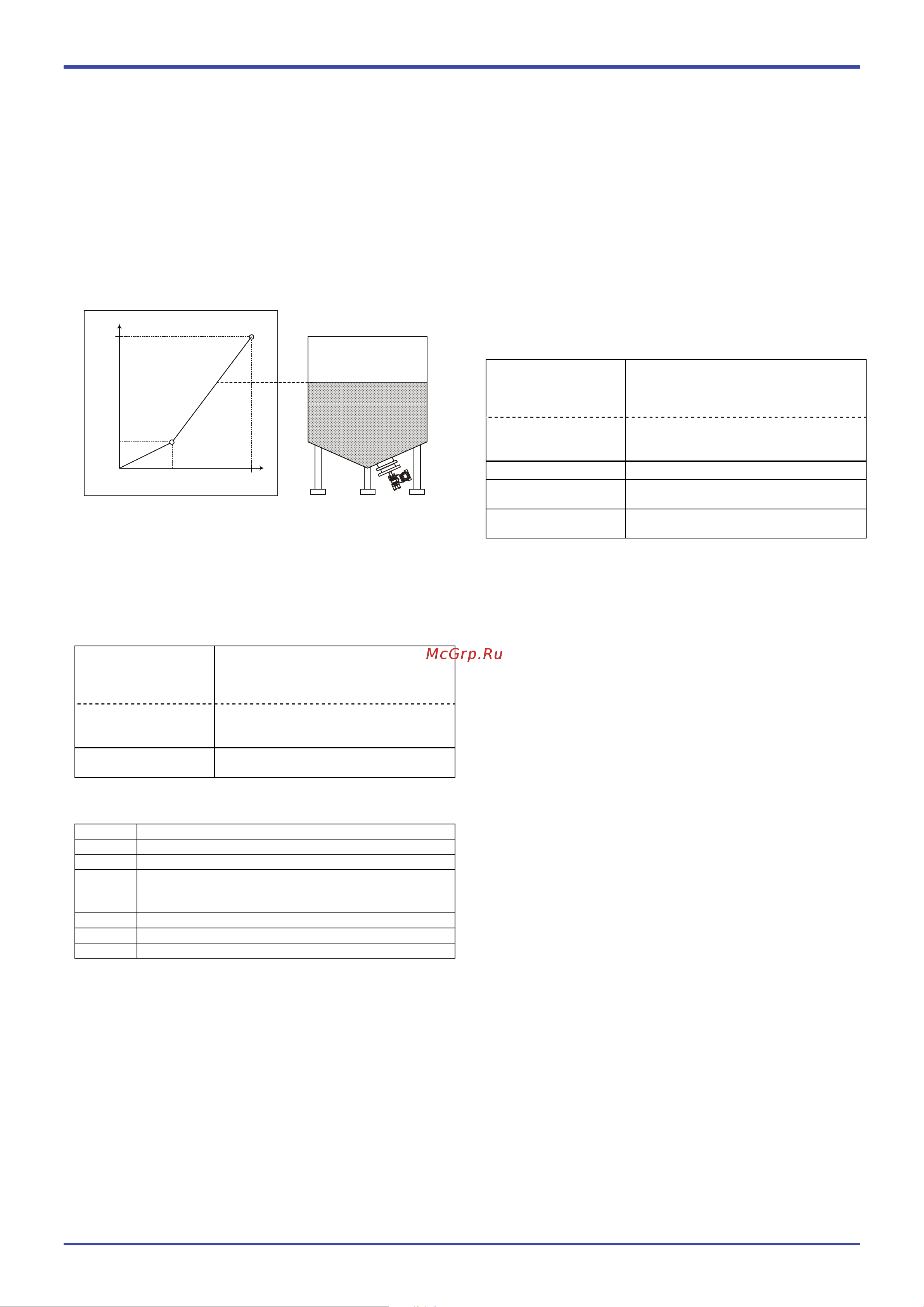

Рисунок 5.2
<1> Конфигурацию новой таблицы линеаризации можно
выполнить в пункте “Query Device/ Запрашиваемое
устройство” меню “Device/ Устройство”, находящегося
в верхней секции окна инструментальных средств.
Процедура вызова дисплея
DTM [Device/Устройство] → Configuration
(Конфигурация) → Characterization
(Характеризация) → Table Coordinate
(Табличная координата) →
EDD [Device/Устройство] →
Characterization (Характеризация) →
Linearization (Линеаризация) →
→ Operation Mode
(Рабочий режим)
Выбор транзакции в определенной
пользователем таблице
Таблица 5.1 Рабочий режим
Код Описание
0 Не запускается.
1 Новая рабочая характеристика, первое значение.
3 Последнее значение, конец передачи, проверочная
таблица или замена старой кривой на новую кри-
вую.
4 Удаление точки таблицы.
5 Вставка заданной точки.
6 Замена точки таблицы.
Выберите “1: Новая рабочая характеристика, первое зна-
чение” для новой операции.
<2> Введите нижнее и верхнее значение шкалы
входа/выхода (Lower and Upper Scale In / Out).
Процедуру смотрите в подразделах 5.1.2 и 5.3.2. Для
этого случая шкалы нужно ввести, как показано ниже.
Scale In: Lower Value (Шкала входа: Нижнее значение)
→ 0
Scale In: Upper Value (Шкала входа: Верхнее значе-
ние) → 100
Scale out: Lower Value (Шкала выхода: Нижнее значе-
ние)
→ 0
Scale unt: Upper Value (Шкала выхода: Верхнее значе-
ние) → 100
<3> Введите номер координаты (Coordinate No.) и значе-
ние X, Y
Процедура вызова дисплея
DTM [Device/Устройство] → Configuration
(Конфигурация) → Characterization
(Характеризация) → Table Coordinate
(Табличная координата) →
EDD [Device/Устройство] →
Characterization (Характеризация) →
Linearization (Линеаризация) →
→ Coordinate No. Номер координаты
→ X Y value couple -
X
Значение входа таблицы линеариза-
ции
→ X Y value couple -
Y
Значение выхода таблицы линеари-
зации
X_i=(PrV–ScaleIn_L)/(ScaleIn_U–ScaleIn_L)
Y_
i=X_i×{(ScaleOut_U–ScaleOut_L)+ScaleOut_L}
(i=1 to 31)
PrV: Значение давления
ScaleIn_L: Шкала входа: Нижнее значение
ScaleIn_U: Шкала входа: Верхнее значение
ScaleOut_L: Шкала выхода: Нижнее значение
ScaleOut_U: Шкала выхода: Верхнее значение
Для этого случая номер координаты (Coordinate No.)
и значения X/Y должны быть введены. как показано
ниже.
Номер координаты: 1
Пара значений X Y – X : 0.0
Пара значений X Y – Y : 0.0
Номер координаты: 2
Пара значений X Y – X : 0.4
Пара значений X Y – Y : 0.2
Номер координаты: 3
Пара значений X Y – X : 1.0
Пара значений X Y – Y : 1.0
<4> Для определения таблицы линеаризации выберите
код: 3 в таблице рабочего режима, приведенной в
процедуре <1>, и выполните обновление таблицы ли-
неаризации.
40% 100%0%
20%
100%
Y
X
F0504
