<6. Описание основных элементов> 6-1
IM 01C25T04-01RU
6. Описание основных элементов
6.1 Основные положения
В данной главе описывается блок преобразователя дат-
чика (SENSOR), блок преобразователя ЖКД, функциональ-
ный блок аналогового входа (AI), а также функциональный
блок сумматора (Totalizer).
Фактический режим
При изменении данных многих параметров требуется из-
менение режима функционального блока на режим O/S
(Out of Service) (Нерабочий). Для изменения режима функ-
ционального блока необходимо изменить его целевой ре-
жим (параметр TARGET_ MODE). Фактический режим
(Actual Mode) (параметр MODE_BLK) состоит из трех ука-
занных ниже подпараметров:
(1) Фактический режим (Actual mode):
Показывает текущий рабочий режим блока.
(2) Допустимый режим (Permitted mode):
Показывает рабочий режим, в который данный блок мо-
жет перейти.
(3) Нормальный режим (Normal mode):
Показывает рабочий режим данного блока, в котором
он обычно находится.
6.2 Блок преобразователя
датчика
Блок преобразователя датчика находится между
датчиком и функциональными блоками AI. Он вы-
полняет вычисление давления/ перепада давления,
статического давления и температуры капсулы на
основе сигналов датчика. Затем он выполняет демп-
фирование и проверку на соответствие диапазонам
измеренных значений этих трех переменных и посы-
лает сигналы в функциональный блок AI.
6.2.1 Функциональный блок
На рисунке 6.1 показан функциональный блок пре-
образователя датчика. Вычисленные значения дав-
ления/перепада давления, статического давления
по стороне высокого давления и стороне низкого
давления и температуры капсулы присваиваются
параметрам PRIMARY_VALUE,
STATIC_PRESSURE_HIGH_ VALUE, STATIC_
PRESSURE_LOW_VALUE, TEMPERATURE_ VALUE
и AMP_TEMP_VAL соответственно. Измеренные
значения, поступающие на функциональные блоки
AI или функциональный блок сумматора, выбира-
ются в соответствии с параметром Channel (Канал)
этих блоков.

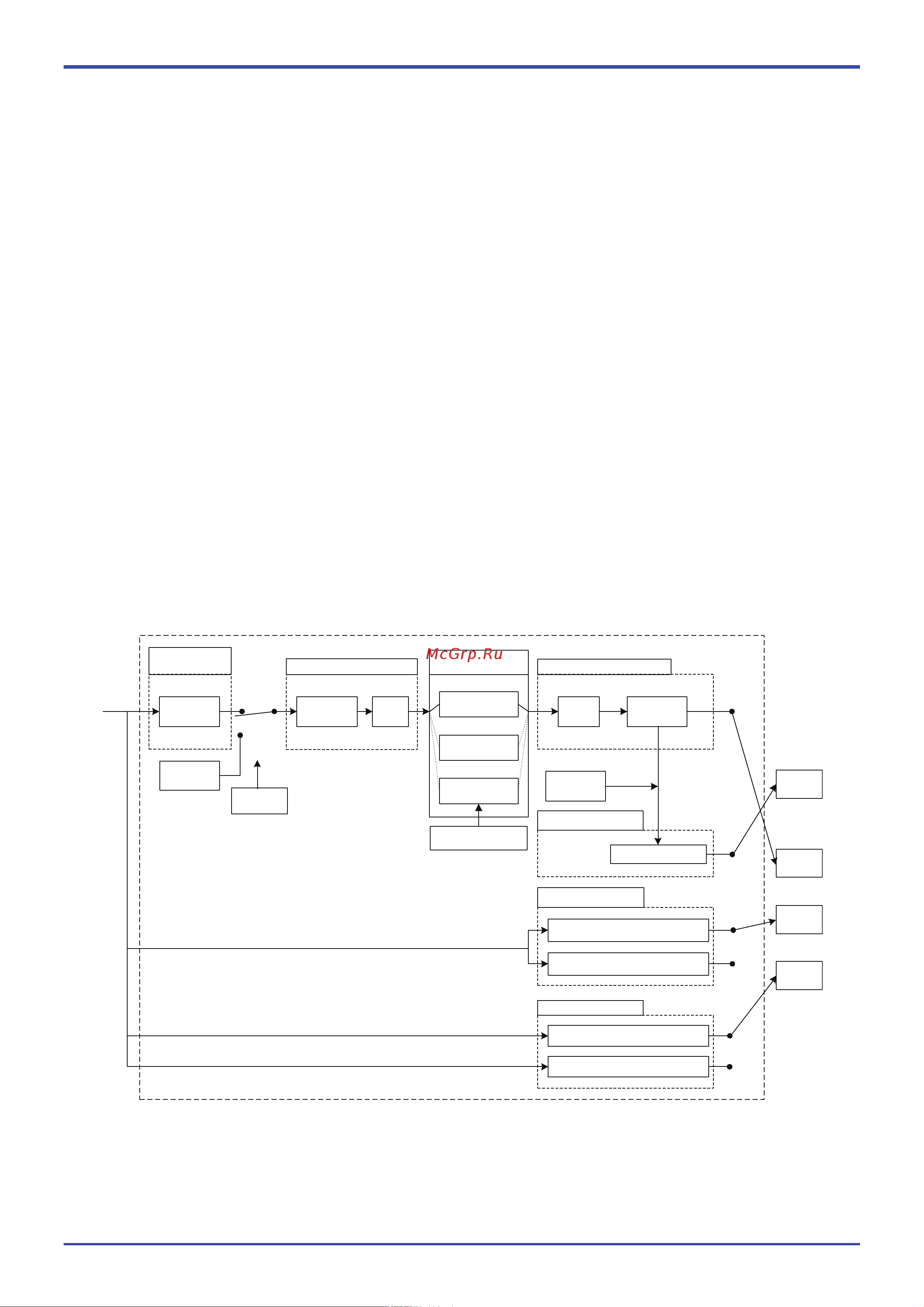

Рисунок 6.1 Функциональный блок преобразователя датчика
Сигналы
датчика
Единица измерения
необработанного
значения давления
Необработанное
значение
давления
Значение
моделирования
Моделирование
Выключение
Включение
Значение
давления
Шкала
входа
Ед. измерения значения давления
Тип характеризации
Линейный
Определенный
пользователем
(таблица)
Квадратный корень
Отсечка малых значений
расхода
Ед. измерения основного значения
Шкала
выхода
Расчетный
коэффициент
Основное
значение
Сумматор
Аналоговый
вход 1
Аналоговый
вход 2
Аналоговый
вход 3
Ед. измерения температуры
Температура капсулы
Температура усилителя
Значение статического давления
на стороне высокого давления
Значение статического давления
на стороне низкого давления
Расчетное значение
Единица измерения
расчетного значения
Единица измерения
статического значения
