<5. Установка параметров> 5-3
IM 01C25T04-01RU
5.2.1 Калибровка по давлению
(1) Настройка нулевой точки
Настройка нулевой точки (Zero Point Adjustment) может
выполняться несколькими способами. Выбирайте опти-
мальный метод в соответствии с условиями, определяе-
мыми необходимым применением
a. Автоматическая настройка нуля (Нижняя точка ка-
либровки)
Нижняя точка калибровки (Lower Calibration Point) выпол-
няет настройку нуля и автоматически устанавливает при-
ложенные значения “0” входа в значение “0” выхода, со-
храняя диапазон постоянным
. Используйте эту установку,
когда известно, что LRV (Нижнее значение диапазона)
равно “0”. Калибровка
Перед настройкой нуля с использованием нижней точки
калибровки целевой режим (Target Mode) нужно изменить
на состояние Out of Service (O/S) (Нерабочий).
DTM Zero Point Adjustment (Настройка нулевой
точки) → Target Mode (Целевой режим)
EDD [Menu/Меню] → Device (Устройство) → Zero
Point Adjustment (Настройка нулевой точки) →
Target Mode (Целевой режим)
Процедура вызова дисплея
DTM Zero Point Adjustment (Настройка ну-
левой точки)
EDD [Menu/Меню] → Device (Устройство)
→ Zero Point Adjustment (Настройка
нулевой точки) →
→ Set Zero (Method)
(Установка нуля
(Метод))
Adjust the lower point (Настройка ниж-
ней точки)
b. Ручная настройка нуля (Отклонение нижней
точки калибровки)
Этот метод настройки нуля выполняет калибровку вы-
хода датчика в соответствии с эталонным (калибровоч-
ным) давлением. Например, при измерении уровня ре-
зервуара введите реальные данные уровня резервуара,
которые были определены с использованием водомер-
ного стекла или другого средства измерения уровня.
Процедура вызова дисплея
DTM Calibration (Калибровка) → Pressure
Calibration (Калибровка по давлению)
→ Calibration (Калибровка) →
EDD [Menu/Меню] → Device (Устройство)
→ Sensor Calibration (Калибровка дат-
чика) → Pressure Calibration (Калиб-
ровка по давлению) → Calibration (Ка-
либровка) →
→ Lower Calibration
Deviation (Отклоне-
ние нижней точки ка-
либровки)
Adjust the lower point (Настройка ниж-
ней точки)
c. Настройка нулевой точки с использованием винта
настройки
Для разрешения или запрещения операции настройки ну-
левой точки с использованием внешнего винта
настройки, расположенного на датчике, следуйте проце-
дуре, изложенной ниже. Перед выполнением настройки
установку локальной операции (Local Operation) следует
изменить на состояние “Enabled/Включено”.
Процедура вызова дисплея
DTM Physical Block (Физический блок) →
Configuration (Конфигурация) → Local
Operation (Локальная операция) →
EDD Identification (Идентификация) →
Device (Устройство) → Local Operation
(Локальная операция) →
→ Enabled (Включено) Разрешение внешней настройки нуле-
вой точки
→ Disenabled (Вы-
ключено)
Запрещение внешней настройки ну-
левой точки
(2) Полная настройка
Полная настройка представляет собой настройку по двум
точкам и для того, чтобы сохранить шаг между нулевой и
100%-ой точками в пределах диапазона калибровки, пе-
ред настройкой верхней точки всегда необходимо выпол-
нять настройку нижней точки.
При использовании метода ручной настройки эталонное
давление также необходимо подавать на датчик
в ниж-
ней и верхней точках. Без использования эталонного дав-
ления отклонение нижней точки калибровки (Lower
calibration deviation) и отклонение верхней точки калиб-
ровки (Upper calibration deviation) для каждой настроеч-
ной точки могут не соответствовать правильному значе-
нию.

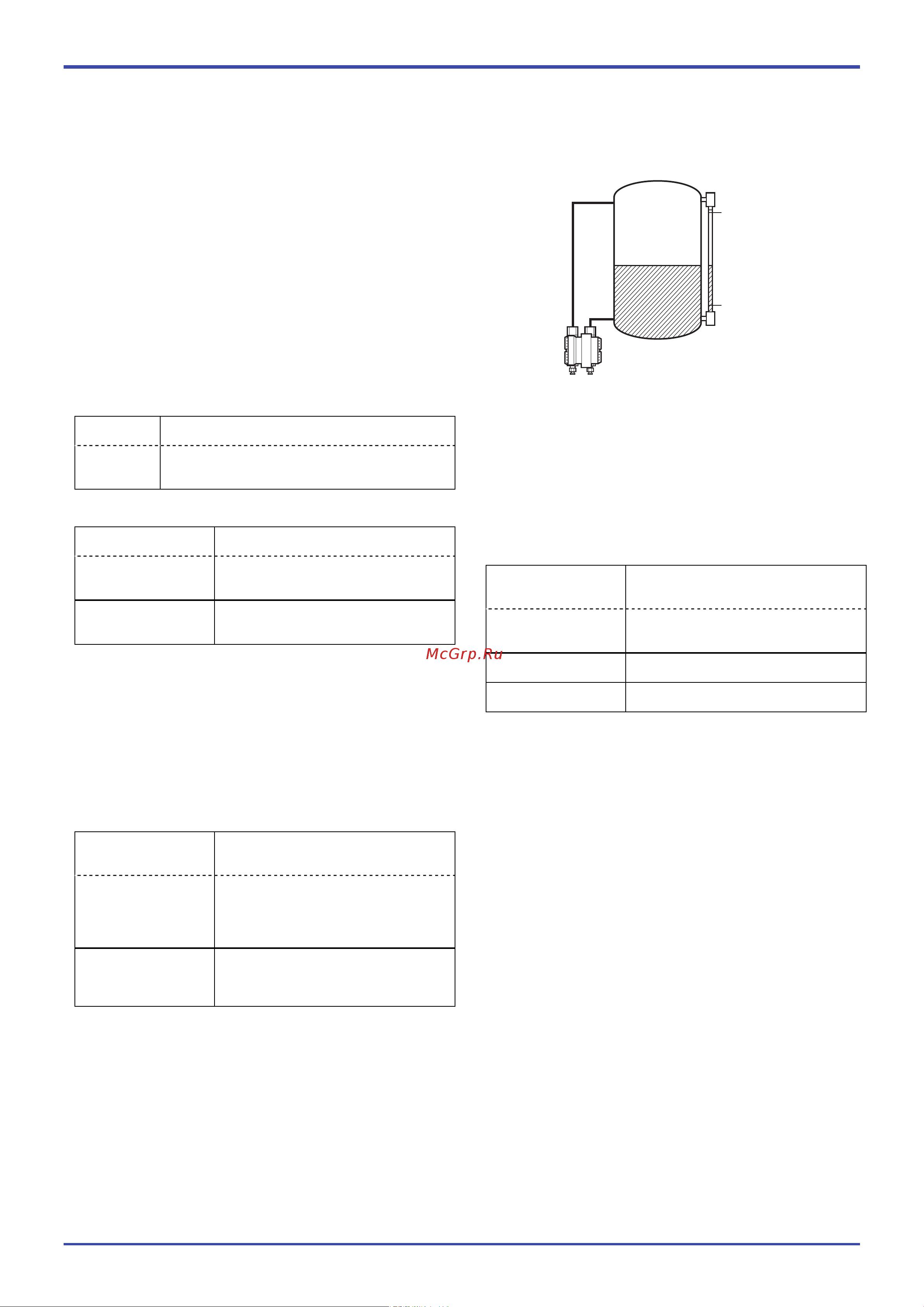

F0501
25,00 кПа
0,00 кПа
Фактический уровень
13,50 кПа
Диапазон DPharp: от 0 до 25,00 кПа
Фактический уровень: 13,50 кПа
Выход датчика: 13,83 кПа
DPharp
