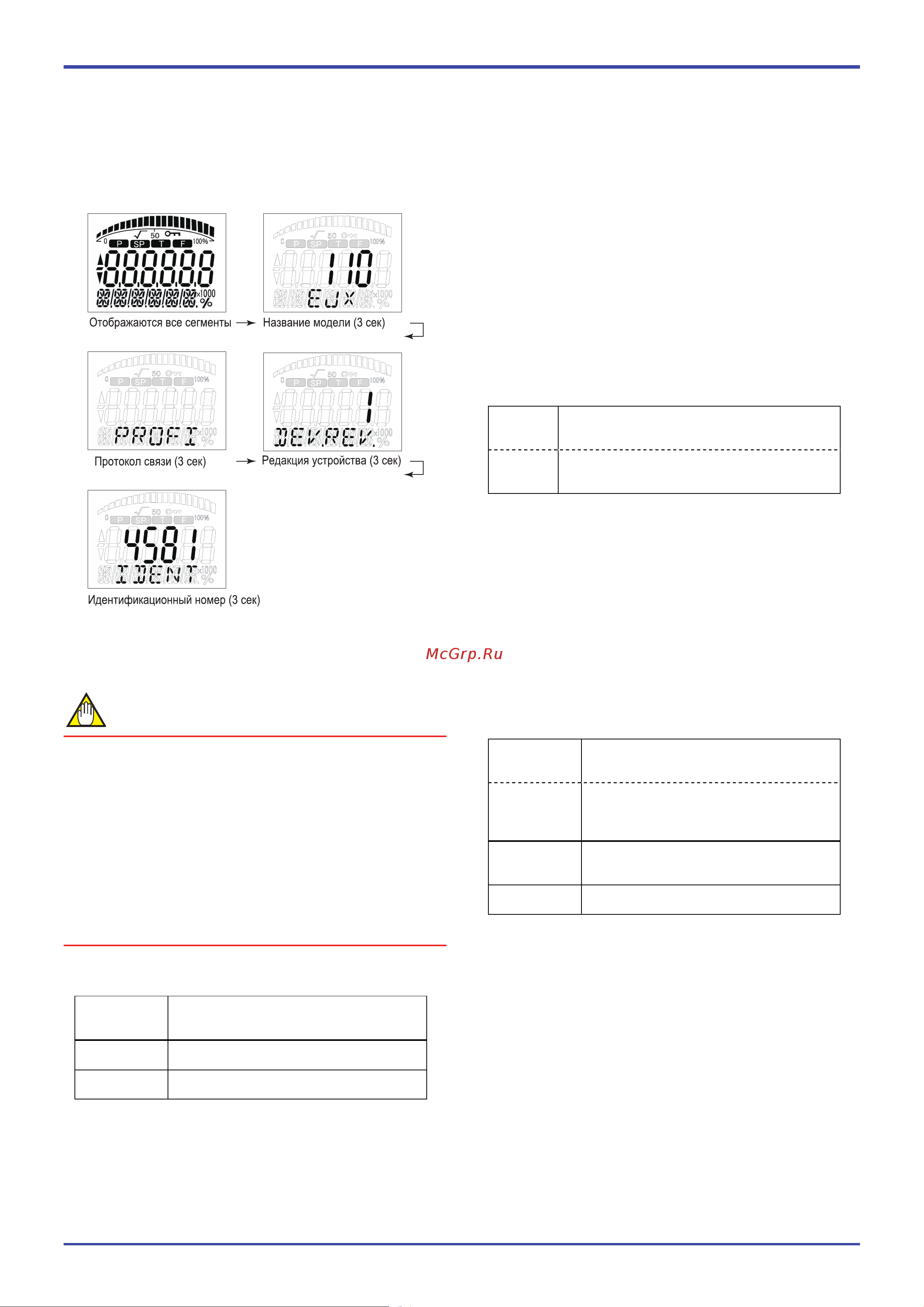

<4. Начало работы> 4-2
IM 01C25T04-01RU
4.2 Включение питания шины
Включите питание хоста и шины.
Для моделей с кодом встроенного индикатора “E”, на
экране отображаются все сегменты, а затем на ЖК-дис-
плее последовательно отображаются экраны, показан-
ные ниже.
В зависимости от модели датчика на экране «Название
модели» отображается надпись «EJX» или «EJA».
ПРИМЕЧАНИЕ
Отображение на ЖК-дисплее только экрана, показываю-
щего все сегменты, можно задать с помощью следую-
щего параметра.
Информация при включенном питании блока преобразо-
вателя ЖКД
(POWER_ON_INFO)
1:ON/ВКЛ. (По умолчанию)
При включенном питании отображается экран со всеми
сегментами, название модели, протокол связи, редакция
устройства и идентификационный номер.
0:OFF/ВЫКЛ.
При включенном питании отображается экран со всеми
сегментами.
Процедура вызова дисплея
DTM, EDD Local Display (Локальный дисплей) →
Power On Information (Информация при
включенном питании)
ON (ВКЛ.)
Активирует информацию, соответствую-
щую включенному питанию.
OFF (ВЫКЛ.) Отключает информацию, соответствую-
щую включенному питанию.
4.3 Подтверждение информации
об устройстве
Для подтверждения редакции программных средств, ре-
дакции устройства и идентификационного номера можно
использовать следующую процедуру.
(1) Редакция программных средств
(a) Подтверждение с использованием фирменной таб-
лички
Редакция програмных средств указана на фирменной
табличке. См. рисунок 4.3.
(b) Подтверждение с использованием параметра
Редакцию програмных средств можно уточнить с ис-
пользованием параметра физического блока, опреде-
ляющего редакцию программных средств
(SOFTWARE_REVISION)
Процедура вызова дисплея
DTM Phsical Block (Физический блок) →
Identification (Идентификация) → Software
Revision (Редакция программных средств)
EDD
Identification (Идентификация) → Device
(Устройство) → Software Revision (Редакция
программных средств)
(2) Редакция устройства
(a) Подтверждение с использованием фирменной таблички
Редакция устройства указана на фирменной табличке.
См. рисунок 4.3.
(b) Подтверждение с использованием параметра
Редакцию устройства можно уточнить с использова-
нием параметра Device Revision Compatibility, опреде-
ляющего совместимость с редакцией устройства, или
параметра Device Revision, определяющего редакцию
устройства (DEV_REV_COMP, DEV_REV)
Процедура вызова дисплея
DTM [Menu/Меню] → Query Device (Запраши-
ваемое устройство) → Query Device PB
(PB запрашиваемого устройства)
EDD
[Menu/Меню] → View (Вид) → Device
Status (Состояние устройства) → General
(Общее) → Phsical Block (Физический
блок)
→ Device
Revision
Compatibility
Совместимость с редакцией устройства
→ Device
Revision
Редакция устройства
F0403
