<7. Операции в процессе эксплуатации> 7-1
IM 01C25T04-01RU
7. Операции в процессе эксплуатации
В этой главе рассматриваются процедуры, выполняемые
при изменении работы функционального блока датчика в
процессе эксплуатации.
7.1 Переключение режима
Когда режим функционального блока меняется на нера-
бочий (Out_Of_Service), функциональный блок приоста-
навливает работу.
Когда режим функционального блока меняется на ручной
(Manual), функциональный блок приостанавливает обнов-
ление выходных значений. Только в этой ситуации можно
записать значение в параметр OUT блока для его после-
дующего вывода. Имейте в виду, что состояние пара-
метра изменять
нельзя.
7.2 Генерирование сигнализации
7.2.1 Индикация сигнализации
Когда функция самодиагностики показывает, что устрой-
ство неисправно, физический блок выдает диагностиче-
ское сообщение (DIAGNOSIS или
DIAGNOSIS_EXTENSION). Если в каждом функциональ-
ном блоке обнаруживается диагностическое сообщение
или диагностическое сообщение обнаруживается в пере-
менной процесса (сигнализация процесса), то диагности-
ческое сообщение выдает каждый блок. Если установлен
ЖКД-индикатор, то номер ошибки выводится на
дисплей
в виде AL.XX. Если выдаются две и более сигнализации,
то на дисплей выводится несколько номеров ошибок.
Для получения дополнительной информации по сигнали-
зации (ALARM) обратитесь к hазделу 8.2.

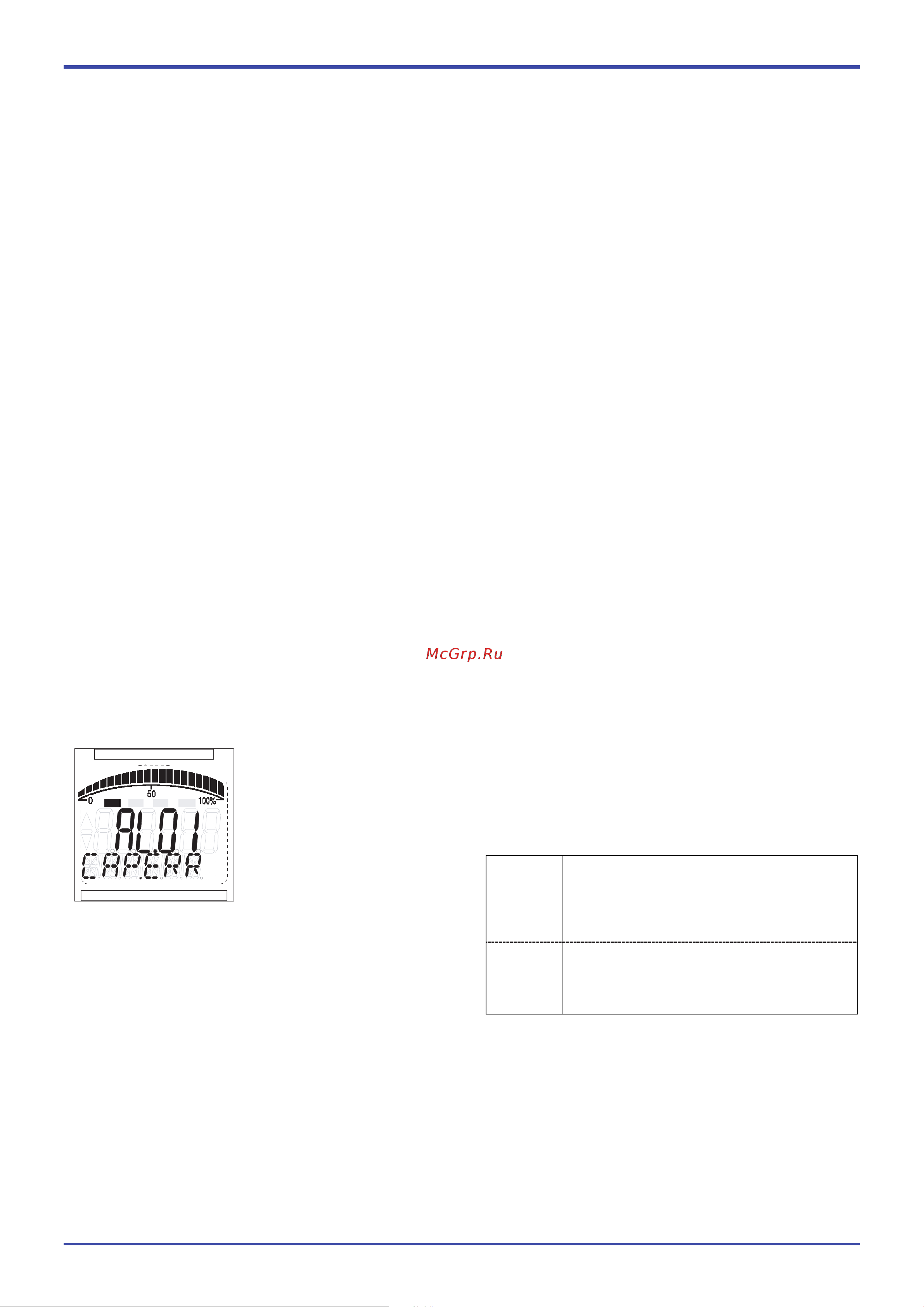

Рисунок 7.1 Идентификация ошибки на индикаторе
7.2.2 Состояние каждого параметра в
режиме отказа
Состояние (Status) определяется классическим состоя-
нием (Classic Status) и сжатым состоянием (Condensed
Status).
Классическое состояние – это обычная сигнализация, ко-
торая не поддерживается NAMUR NE107. Сжатое состоя-
ние – это сигнализация, которая была добавлена к PA
Profile 3.01 или версии более позднего выпуска, и кото-
рая поддерживается NAMUR NE107.
Согласно NAMUR NE-107 определены следующие стан-
дартные категории диагностики приборов.
F (Failed/Неисправен):
Категория сигнализации, которая показывает, что
в
приборе или в его периферийных устройствах
возникла неисправность.
C (Check Function/Функция проверки):
Категория сигнализации, которая показывает, что
обнаруженная неисправность является времен-
ным событием.
S (Off Specification/Вне спецификаций):
Категория сигнализации, которая показывает, что
обнаруженная неисправность была вызвана ис-
пользованием прибора вне его диапазона или
расхождением между заданным и измеренным
значением. Сигнализация была вызвана либо
прибором, либо состоянием процесса.
M (Maintenance/Техобслуживание):
Категория сигнализации для обнаруженной неис-
правности, которая имеет низкий уровень срочно-
сти, но может перерасти в проблему, приводя-
щую при некоторых условиях к ограничению
функциональности прибора.
Для переключения классического состояния (Classic
Status) и сжатого состояния (Condensed Status) можно ис-
пользовать параметр определения сжатого состояния/ди-
агностики (PB.COND_STATUS _DIAG).
Процедура вызова дисплея
DTM [Menu/Меню] → Device (Устройство) →
Configulation (Конфигурация) → Query Device
(Запрашиваемое устройство) → Query Device
PB (PB запрашиваемого устройства)→
Condensed Status/Diagnosis (Сжатое состояние/
Диагностика)
EDD [Menu/Меню] → Device (Устройство) → Query
Device (Запрашиваемое устройство) → Physical
Block (Физический блок) → Index 33-51 (Индекс
33-51) → Condensed Status/Diagnosis (Сжатое
состояние/ Диагностика)
F0701.EPS
