<7. Операции в процессе эксплуатации> 7-2
IM 01C25T04-01RU
7.2.3 Функция маскирования сигнализации
В таблице 7.1 показаны параметры, имеющие отношение
к маскированию сигнализаций. Пользователи могут вы-
полнить маскирование DIAGNOSIS_EXTENSION посред-
ством установки параметра RW расширения маски диа-
гностики (DIAGNOSIS_MASK_ EXTENSION_RW). Пара-
метр DIAGNOSIS_ EXTENSION выполняет отображение
результатов маскирования.
Подробное описание параметра
DIAGNOSIS_EXTENSION смотрите в таблице 8.3.
Параметры DIAGNOSIS_MASK и DIAGNOSIS_MASK_
EXTENSION предназначены только для чтения и исполь-
зуются для отображения битов, поддерживаемых устрой-
ством.
Процедура вызова дисплея
DTM [Menu/Меню] → Device (Устройство) →
Configulation (Конфигурация) → Query Device
(Запрашиваемое устройство) → Query Device
PB (PB запрашиваемого устройства) →
EDD [Menu/Меню] → Device (Устройство) → Query
Device (Запрашиваемое устройство) → Physical
Block (Физический блок) → Index 60 (Индекс 60)
→ Diagnosis Mask Extension RW (RW расшире-
ния маски диагностики)
Таблица 7.1 Отказобезопасный режим
Индекс Параметры Описание
Действующий диа-
пазон
Начальное значение
31 DIAGNOSIS_MASK Поддерживаемый бит параметра
DIAGNOSIS
Только для чтения 0x00, 0x98, 0x0f, 0x80
32 DIAGNOSIS_MASK_
EXTENSION
Поддерживаемый бит параметра
DIAGNOSIS_EXTENSION
Только для чтения 0xff, 0x3c, 0x37, 0xf2,
0x00, 0x00
62 DIAGNOSIS_MASK_
EXTENSION_RW
Установка маскируемого параметра
DIAGNOSIS_ EXTENSION.
Если бит DIAGNOSIS_MASK_EXTENSION_
RW находится в состоянии ON (ВКЛ.) и
происходят соответствующая ему сигнали-
зация или предупреждение, бит его пара-
метра DIAGNOSIS_EXTENSION находится
в состоянии ON (ВКЛ.)
0: Off (Выкл.)
1: On (Вкл.)
0xff, 0x3c, 0x33, 0xf0,
0x00, 0x00
7.3 Функция моделирования
Существует возможность выполнить проверку (тестиро-
вание) последующих функциональных блоков или про-
цессов сигнализации. Ниже показано, как использовать
эту функцию и как выполнить установку ее параметров.
Переключатель включения моделирования
SIMULATE_ENABLE (МОДЕЛИРОВАНИЕ РАЗРЕШЕНО)
располагается в усилителе датчика. Это сделано для
предупреждения случайного срабатывания этой функции.
Если этот переключатель находится во включенном со-
стоянии,
то включается моделирование. (Смотрите рису-
нок 7.2) Для инициации этой же функции с удаленного
терминала, при условии, что в параметр
SIM_ENABLE_MSG (индекс 51) физического блока запи-
сано REMOTE LOOP TEST SWITCH (УДАЛЕННОЕ ВКЛЮ-
ЧЕНИЕ КОНТУРА ПРОВЕРКИ), результирующие дей-
ствия аналогичны действиям, предпринимаемым при
включенном указанном выше переключателе. В состоя-
нии включенного моделирования сигнализация генериру-
ется в физическом
блоке, а остальные сигнализации
устройства маскируются; по этой причине моделирова-
ние должно быть отключено сразу же после использова-
ния этой функции.

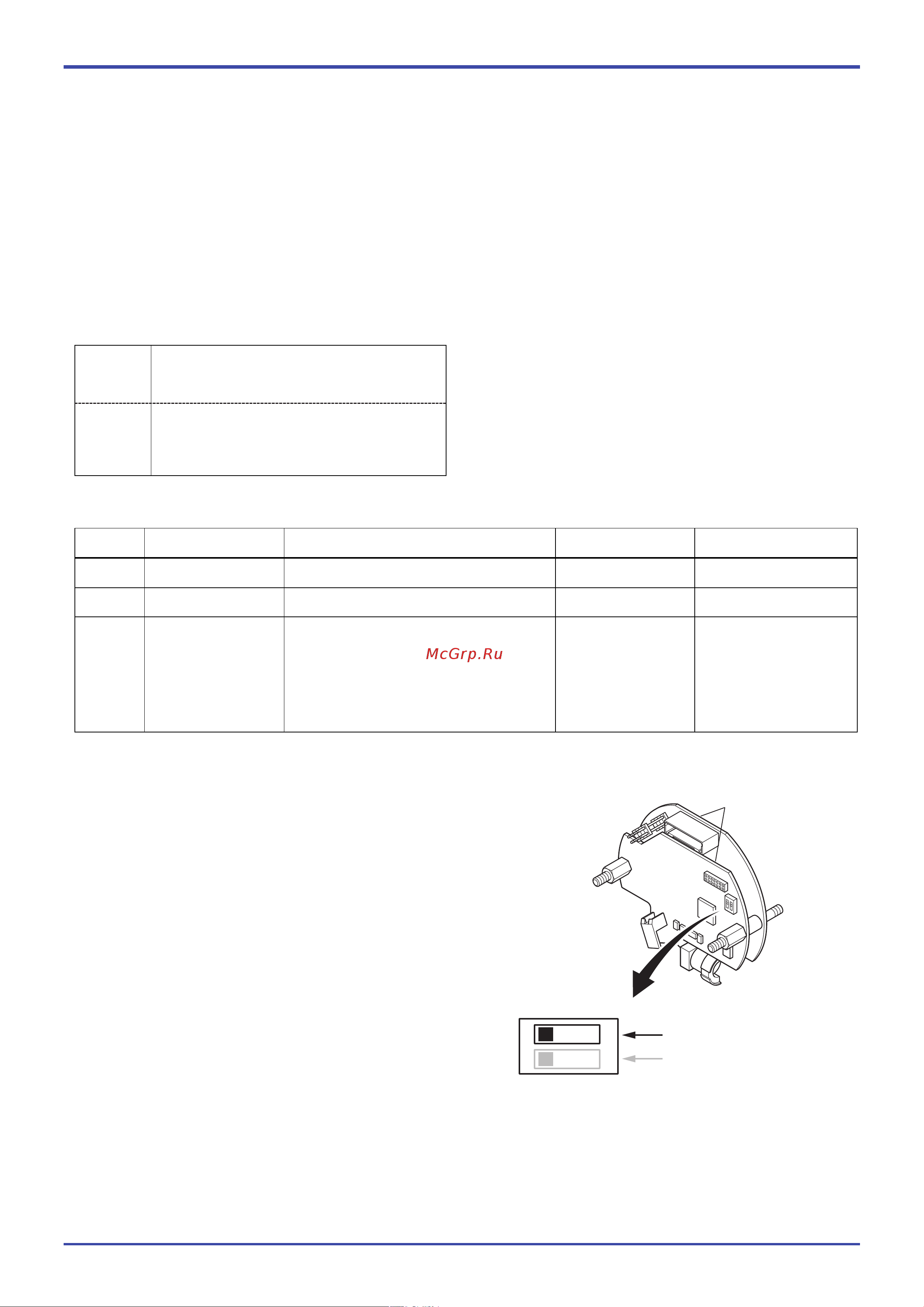

Рисунок 7.2 Положение переключателя
SIMULATE_ENABLE
F0702
Узел усилителя
1
2
O
N
"OFF/ВЫКЛ." во время операции
Переключатель защиты от записи
SIMULATE_ENABLE
