<4. Начало работы> 4-3
IM 01C25T04-01RU
(3) Идентификационный номер
Описание идентификационного номера (Ident Number)
см. в разделе 4.5.
(a) Подтверждение с использованием фирменной таб-
лички
Идентификационный номер (Ident Number), соответ-
ствующий устройству, и идентификационный номер
профиля (Profile Ident Number) указаны на фирменной
табличке. Идентификационный номер профиля нахо-
дится внутри квадратных скобок []. (От 9700 до
02(9700), от 9740 до 42(9742)). См. рисунок 4.3.
(b) Подтверждение с использованием встроенного инди-
катора (Если код
встроенного индикатора “E”).
Смотрите раздел 4.2.
(c) Подтверждение с использованием параметра Иденти-
фикационный номер (Ident Number) можно уточнить с
использованием параметра физического блока, опре-
деляющего идентификационный номер
(IDENT_NUMBER)
• Процедура вызова дисплея
DTM Phsical Block (Физический блок) → Iden-
tification (Идентификация) → ID No.
(Идентификационный номер)
EDD
Identification (Идентификация) → Device
(Устройство) → ID No. (Идентификаци-
онный номер)

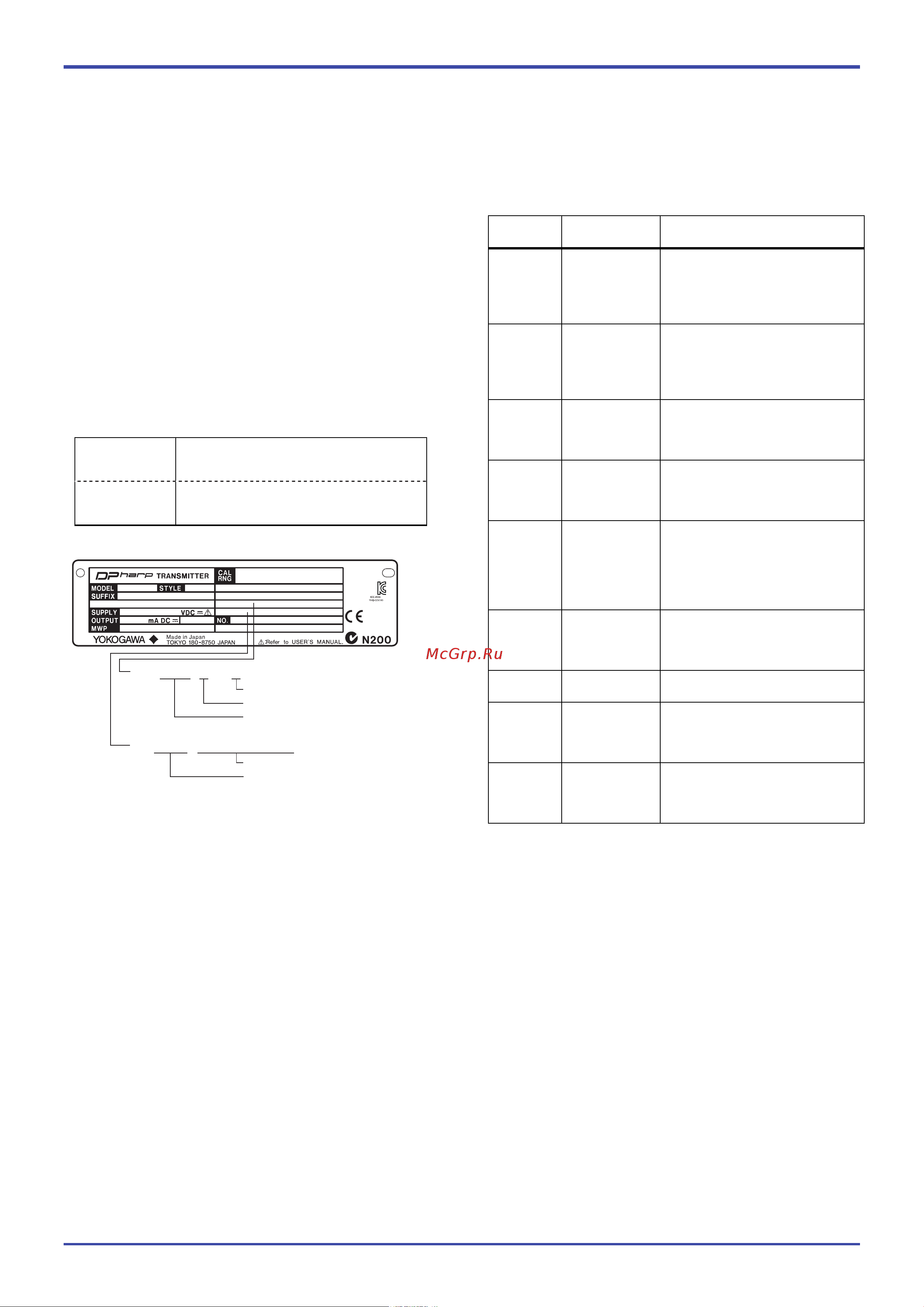

Рисунок 4.3 Фирменная табличка
4.4 Установка главного устройства
Для активирования шины PROFIBUS PA необходимо вы-
полнить следующие установки параметров для главного
устройства.
Таблица 4.2 Параметры шины
Обозначе-
ние
Параметр Описание и установки
Transmissi
on rate
Скорость пере-
дачи данных
Скорость передачи данных шины
PROFIBUS PA совпадает со ско-
ростью соединителя сегмента.
Например, P+F: 93,75 кбит/с,
Siemens: 45,45 кбит/с
TSL Временной
сегмент
Максимальное время ожидания
главной станцией полного при-
ема первого октета ответной ре-
акции (11 битов).
Например: 4095
min TSDR Таймер мин. за-
держки станции
Задает минимальное время, в
течение которого подчиненное
устройство может передать пер-
вый бит ответной реакции.
max TSDR Таймер макс.
задержки стан-
ции
Задает максимальное время, в
течение которого подчиненное
устройство может передать пер-
вый бит ответной реакции.
TQUI Период при-
ема сообще-
ния
Контролирует время, в течение
которого после отправки сообще-
ния электронные средства шины
или программные средства от-
правителя устанавливаются в
режим приема.
TSET Время уста-
новки
Задает максимально допустимое
время для установки параметров
и ответной реакции подчинен-
ного устройства.
HSA Старший ад-
рес станции
Задает старший адрес станции в
сети.
G Коэффициент
обновления
профиля
Задает число циклов маркера,
после которого главное устрой-
ство начинает поиск нового глав-
ного устройства.
max. retry
limit
Макс. предел
количества по-
вторений
Задает число повторных попы-
ток, выполняемых после того, как
приемник не реагирует на сооб-
щение.
F0404
SW: X.XX [ X . . . X ]
Редакция устройства
Совместимость с редакцией устройства
Редакция программных средств
Идентификационный номер,
соответствующий устройству
(EJX: 4581 EJA: 4580)
ID: XXXX [ 9700-02, 9740-42 ]
Идентификационный номер профиля
