<4. Начало работы> 4-1
IM 01C25T04-01RU
4. Начало работы
Работа шины PROFIBUS PA полностью зависит от прото-
кола цифровой связи и отличается по работе от обычной
передачи сигналов 4–20 мА.

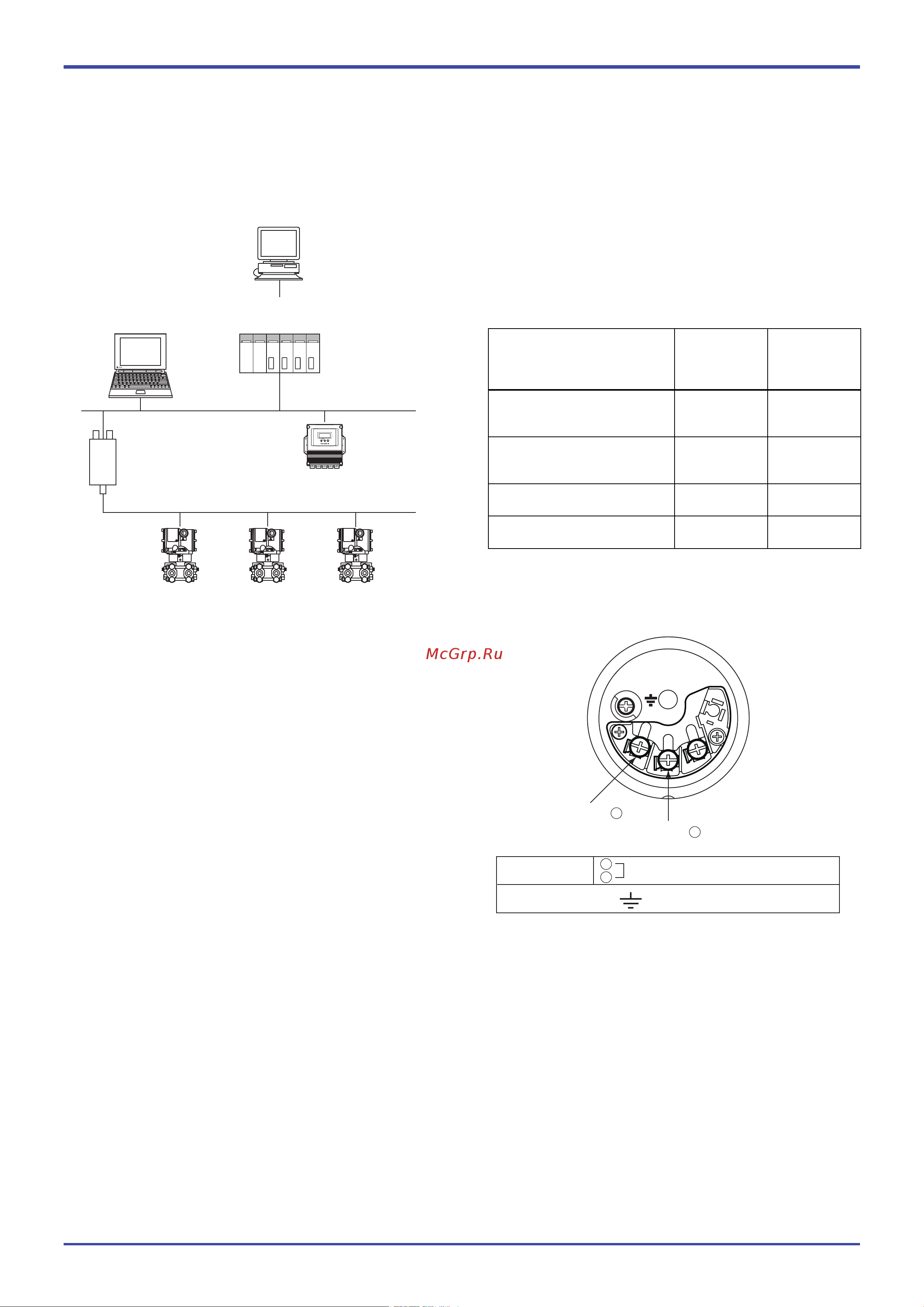

Рисунок 4.1 Построение системы Profibus
4.1 Подключение устройств
Для работы с устройствами, подключенными к шине
PROFIBUS PA, требуется следующее:
• Источник питания:
Для шины PROFIBUS PA требуется выделенный ис-
точник питания. Рекомендуется, чтобы мощность по
току значительно превосходила суммарное значение
максимальных токов, потребляемых всеми устрой-
ствами.
Для подачи питания используется соединитель
DP/PA.
• Оконечное сопротивление:
Для шины PROFIBUS PA требуется два оконечных
сопротивления. Оконечное сопротивление
следует
размещать на каждом конце магистрального кабеля.
• Устройства КИПиА:
Подключаются датчики с типом связи по протоколу
PROFIBUS PA. Можно подключать два и больше дат-
чиков или других контрольно-измерительных
устройств.
• Соединители DP/PA:
Для шины PROFIBUS PA требуются соединители
DP/PA, которые преобразуют сигналы RS-485 в сиг-
налы уровня IEC 61158-2 и обеспечивают подачу пи-
тания
устройств КИПиА через шину PROFIBUS PA.
• Кабель:
Смотрите таблицу 4.1.
Таблица 4.1 Кабели PROFIBUS PA и длина передачи
Тип кабеля
Характери-
стики кабеля
Макс. длина
кабеля (эта-
лонное значе-
ние)
Тип A: кабель с витыми жи-
лами, экранируемыми по от-
дельности
#18AWG
(0,82 мм
2
)
1900 м
Тип B: кабель с витыми жи-
лами с общим экранирова-
нием
#22AWG
(0,32 мм
2
)
1200 м
Тип C: неэкранируемый ка-
бель с витыми жилами
#26AWG
(0,13 мм
2
)
400 м
Тип D: не витой кабель с об-
щим экранированием
#16AWG
(1,25 мм
2
)
200 м
Примечание: Компания Yokogawa рекомендует использовать кабель типа
A. Использование кабеля типа B и типа D ограничено.
Yokogawa не рекомендует использовать кабель типа C.
Рисунок 4.2 Схема подключения
HMI (ЧМИ)
Главное устройств
класса 1
I/O CARD, PLC и т.п.
PROFIBUS-DP
Устройства, подключенные
к PROFIBUS-DP
PROFIBUS-PA (31,25 кбит/с)
Главное устройство
класса 2
FieldMate (FDT/DTM)
PDM (EDD) и т.п.
Соединитель
DP/PA
Устройства, подключенные к PROFIBUS-PA (DPharp)
F0401
F0402
SUPPLY
+
–
Клеммы для подключения питания и
выходного сигнала
Клемма заземления
1
Клемма
1
2
2
Клемма
