<7. Операции в процессе эксплуатации> 7-5
IM 01C25T04-01RU

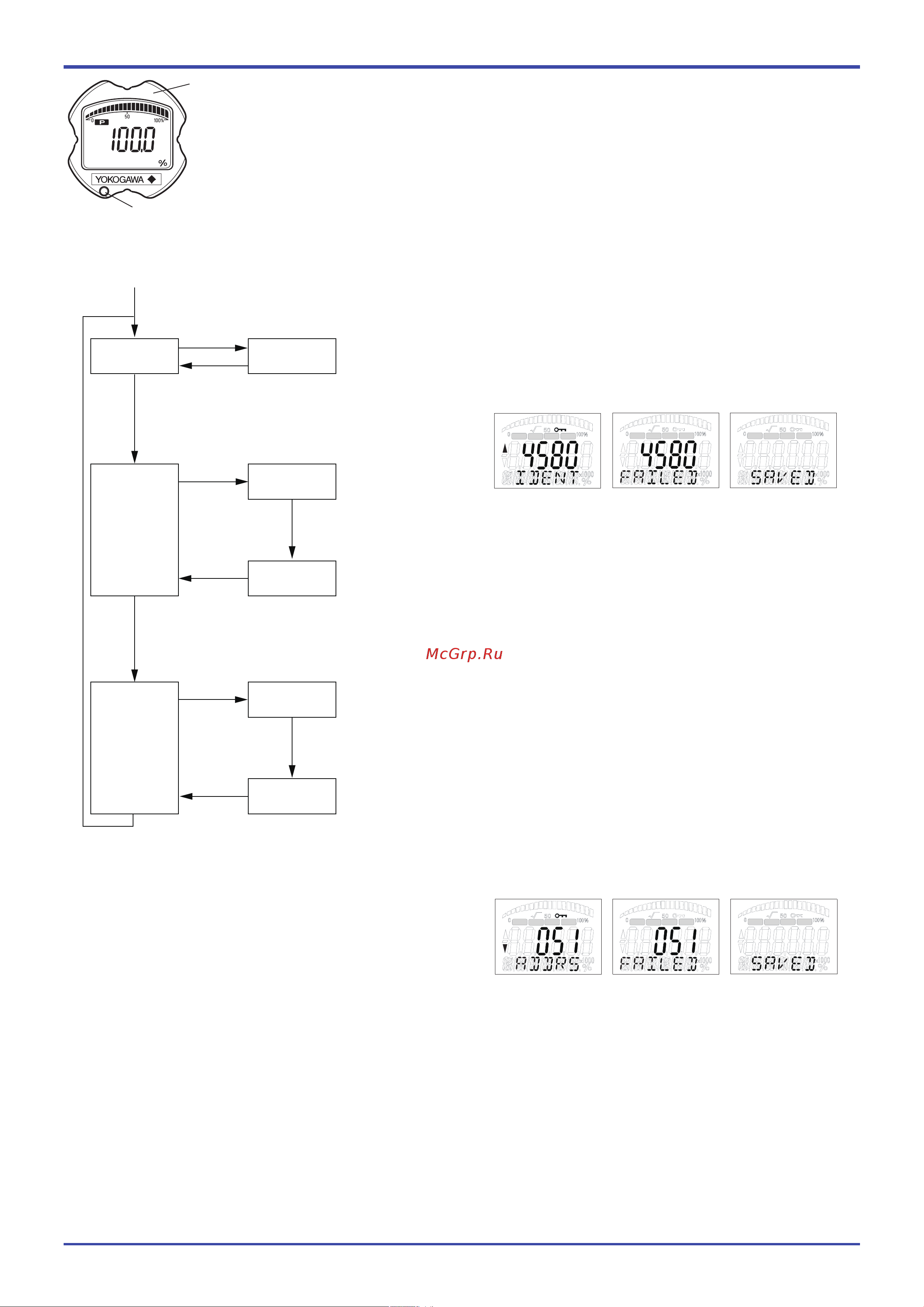

Рисунок 7.5 Переключатель локальной операции
Рисунок 7.6 Последовательность установки интерфейса ло-
кальной операции
7.5.1 Настройка нулевой точки
Во время отображения экрана значения процесса можно
настроить нулевую точку с использованием наружного
винта настройки. Для включения или выключения проце-
дуры настройки с использованием наружного винта
настройки может быть использован параметр локальной
операции (LOCAL_ OP_ENA). Чтобы использовать наруж-
ный винт настройки установите этот параметр в состоя-
ние “Enabled/Включено” (по умолчанию используется
“Enabled/Включено”). Процедуру установки смотрите в
подразделе 5.2.1. Поверните наружный винт настройки с
использованием отвертки под плоский шлиц для
настройки значения на ноль. Вращение винта по часовой
стрелке позволяет увеличить выходной сигнал, а враще-
ние против часовой стрелки – уменьшить его. Настройку
нулевой точки можно выполнить с точностью 0,01 % от
установочного диапазона.
7.5.2 Конфигурация идентификационного
номера
Если нажимная кнопка, расположенная ниже экрана ЖКД,
остается нажатой во время отображения экрана значения
процесса, экран изменится на экран установки идентифи-
кационного номера (Ident number). В середине экрана
отображается четырехзначное значение, под которым
находится надпись “IDENT”. Поверните наружный винт
настройки для выбора требуемого номера и нажмите
кнопку, расположенную ниже экрана ЖКД, для выполне-
ния
установки этого номера. Если номер успешно уста-
новлен, в нижней части экрана появится надпись
“SAVED/СОХРАНЕНО”. Если установка невозможна или
не удалась, появится надпись “FAILED/НЕУДАЧНО”. В
этом случае поверните наружный винт настройки для вы-
бора номера, подлежащего установке, и снова нажмите
кнопку под экраном ЖКД с целью установки этого номера.
Рисунок 7.7 Экран установки для конфигурации идентифика-
ционного номера
7.5.3 Конфигурация адреса шины
Если нажимная кнопка, расположенная ниже экрана ЖКД,
остается нажатой во время отображения экрана уста-
новки идентификационного номера (Ident number), экран
изменится на экран установки адреса шины (Bus
Address). В середине экрана отображается число в диапа-
зоне от 0 до 125 (по умолчанию используется 126) и в
нижней части экрана отображается надпись “ADDRS”. По-
верните наружный винт настройки для
выбора адреса
для установки и нажмите кнопку, расположенную ниже
экрана ЖКД, для выполнения установки этого адреса.
Если адрес успешно установлен, в нижней части экрана
появится надпись, “SAVED/СОХРАНЕНО” и произойдет
перезапуск. Если установка невозможна или не удалась,
появится надпись “FAILED/НЕУДАЧНО”. В этом случае
поверните наружный винт настройки для выбора номера,
подлежащего установке, и снова нажмите кнопку под
экраном ЖКД с целью установки этого адреса.
Рисунок 7.8 Экран установки для конфигурации адреса шины
F0705
Встроенный индикатор
Переключатель локальной операции
(нажимная кнопка)
Примечание 1: Для нажатия на переключатель
локальной операции используйте
тонкую полоску с тупым наконечником,
т.е. шестиугольный гаечный ключ.
Примечание 2: Переключатель расположен в нижней
правой или нижней левой части ЖКИ.
Поверните наружный
винт настройки
Отображение
идентифи-
кационного
номера
Отображение
адреса
Запись
Выбор адреса
Запись
Нажмите кнопку,
расположенную
ниже экрана ЖКД
(для запроса на запись)
Выбор идентифи-
кационного номера
Настройка
нулевой точки
Автоматический
переход
Поверните наружный
винт настройки
Нажмите кнопку,
расположенную
ниже экрана ЖКД
(для изменения экрана)
Автоматический
переход
Поверните наружный
винт настройки
Нажмите кнопку, расположенную
ниже экрана ЖКД
(для изменения экрана)
Отображение
значения
процесса
Нажмите кнопку,
расположенную ниже
экрана ЖКД
(для запроса на установку)
F0706
F0707
P
SP
T F
P
SP
T F
P
SP
T F
F0708
P
S
P
T F
P
SP
T F
P
S
P
T F
