<6. Описание основных элементов> 6-8
IM 01C25T04-01RU
6.5.3 Установка значения сумматора
(SET_TOT)
Выполните сброс внутреннего значения алгоритма
функционального блока в 0 или установите это значе-
ние равным значению, сконфигурированному в пара-
метре определения предварительно установленного
значения (PRESET_VALUE). Этот параметр немед-
ленно воздействует на текущее суммарное значение.
Эта функция является чувствительной к уровню. При
установке в состояния Reset (Сброс) или Preset (Пред-
варительно установленное значение) состояние сум-
марного
значения должно соответствовать состоянию
UNCERTAIN-initial value (НЕОПРЕДЕЛЕННОЕ-началь-
ное значение). Параметр суммарного значения (TOTAL)
действует, если блок находится в автоматическом ре-
жиме (Auto Mode).
Возможен следующий выбор параметра этого функцио-
нального блока.
0: Totalize (Суммирование): Нормальная операция
сумматора
1: Reset (Сброс): Назначение сумматору значения 0
2: Preset (Предварительная установка): Назначение
сумматору предварительно установленного значе-
ния
6.5.4 Режим (MODE_TOT)
Этот параметр определяет направление суммирова-
ния. Возможен следующий выбор:
Pos. and neg. values (Положительные и отрицательные
значения): Идеальное арифметическое суммирование
поступающих значений расхода.
Positive values only (Только положительные значения):
Суммирование только положительных поступающих
значений расхода.
Negative values only (Только отрицательные значения):
Суммирование только отрицательных поступающих
значений расхода.
Hold Count (Удержание счета): Прекращение суммиро-
вания.
6.5.5 Отказобезопасный режим (FAIL_TOT)
Отказобезопасный режим функционального блока суммиро-
вания. Этот параметр определяет поведение функциональ-
ного блока при появлении входных значений, имеющих со-
стояние BAD (ДЕФЕКТНОЕ). Возможен следующий выбор.
Run (Выполнение): Несмотря на состояние BAD (ДЕФЕКТ-
НОЕ) суммирование продолжается с использованием вход-
ных значений. Это состояние игнорируется.
Hold (Удержание): При появлении поступающих значений с со-
стоянием BAD (ДЕФЕКТНОЕ) суммирование
прекращается.
Memory (Запоминание): Суммирование продолжается на ос-
нове последнего поступившего значения с состоянием
GOOD (ХОРОШЕЕ), которое поступило перед первым появ-
лением значения с состоянием BAD (ДЕФЕКТНОЕ).
Таблица 6.4 Отказобезопасный режим (Классическое состо-
яние)
Режим FAIL_TOT
Значение TOTAL и Cостояние (Качество)
*1
Run (Выполнение) значение Суммирование продолжается с использова-
нием входных значений
Состояние UNCERTAIN- Non Specific / НЕОПРЕДЕЛЕН-
НОЕ-Не особое
Hold (Удержание) значение С
у
ммирование прекращается
Состо-
яние
UNCERTAIN-Last Usable Value /НЕОПРЕДЕ-
ЛЕННОЕ – Последнее используемое значе-
ние
Memory
(Запоминание)
значение Суммирование продолжается на основе по-
следнего поступившего значения с состоя-
нием GOOD/ ХОРОШЕЕ
Состояние UNCERTAIN- Non Specific / НЕОПРЕДЕЛЕН-
НОЕ-Не особое
*1: Если SET_TOT=TOTALIZE & MODE_TOT<>HOLD, состояние выхода <>
out of service (нерабочее)
Таблица 6.5 Отказобезопасный режим (Сжатое состояние)
Режим FAIL_TOT
Значение TOTAL и Cостояние (Качество)
*1
Run (Выполнение) значение Суммирование продолжается с использова-
нием входных значений
Состояние BAD/ДЕФЕКТНОЕ - *
(
* такое же, как
у
входа
)
Hold (Удержание) значе- ние С
у
ммирование прекращается
Состояние BAD/ДЕФЕКТНОЕ - *
(
* такое же, как
у
входа
)
Memory
(Запомина-ние)
значение Суммирование продолжается на основе по-
следнего поступившего значения с состоя-
нием GOOD/ ХОРОШЕЕ
Состояние UNCERTAIN- Substitute set / НЕОПРЕДЕЛЕН-
НОЕ- Заменяющий набор
*1: Если SET_TOT=TOTALIZE & MODE_TOT<>HOLD, состояние входа <>
BAD - Passivated (ДЕФЕКТНОЕ – Пассивированное)

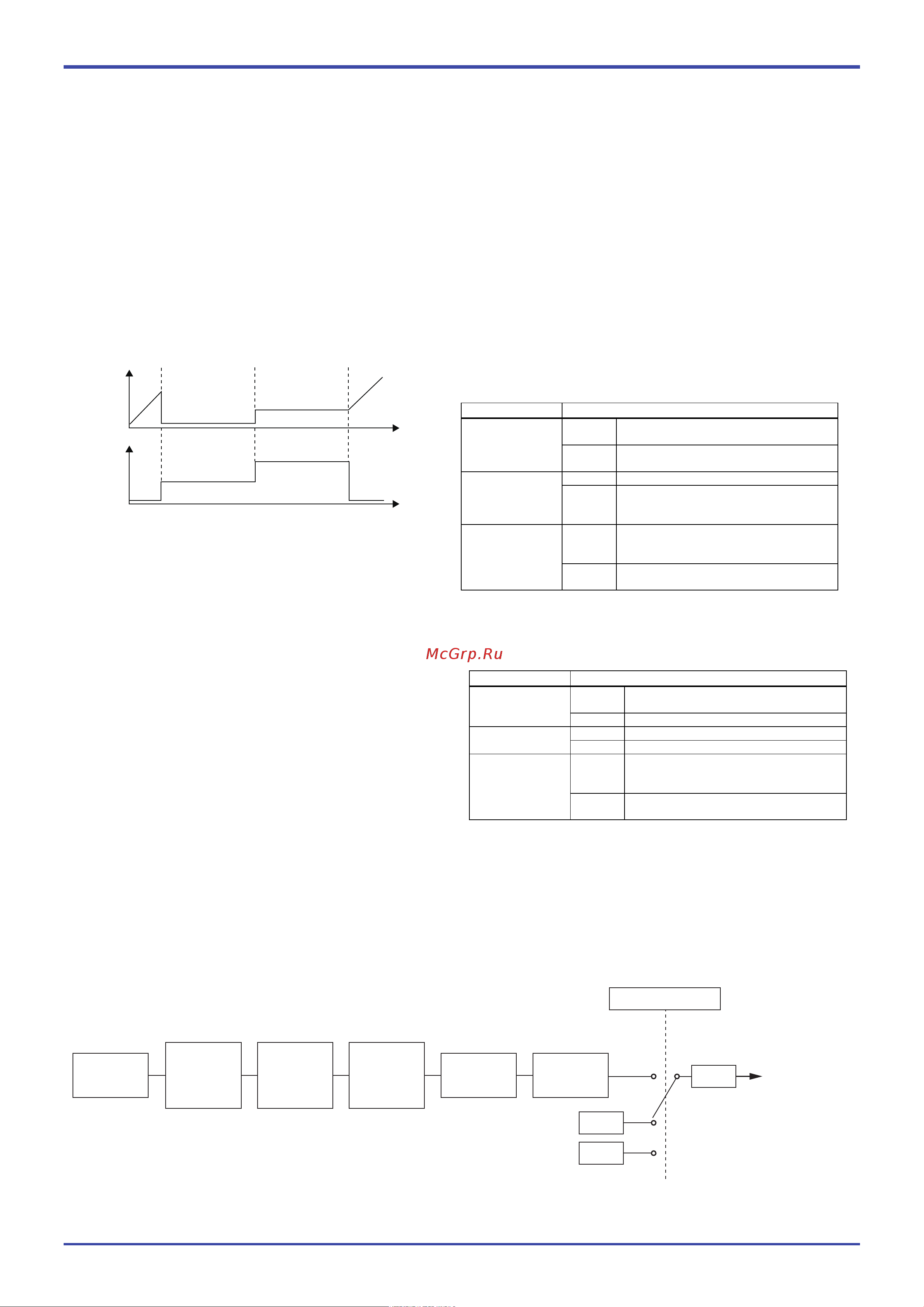

Рисунок 6.4 Функциональный блок сумматора
Суммарное
значение
SET_TOT
0.0
UNCERTAIN-init value
(НЕОПРЕДЕЛЕННОЕ-
начальное значение)
PRESET_TOT
UNCERTAIN-init value
(НЕОПРЕДЕЛЕННОЕ-
начальное значение)
Время
Время
0.0
2
1
0
F0606
AUTO
MAN
TOTAL
OS
TOTAL
TOTAL
MODE_BLK. Actual
PV from TB
(CHANNEL)
Обработка
отказобезопасного
режима
FAIL_TOT
Обработка
режима
суммирования
MODE_TOT
Обработка операций:
запуск суммирования
/ сброс / предвари-
тельная установка
SET_TOT
Суммирование
Проверка пределов
HI, HI_HI
LO, LO_LO
F0607
Значение, Состояние
Значение, Состояние
Содержание
