<6. Описание основных элементов> 6-3
IM 01C25T04-01RU
Название
компоненты
Содержимое
Гистограмма Показывает значения, отображаемые в центральном поле для числовых значений в процентах.
Центральное поле для чис-
ловых значений
Отображает значения входов и выходов. При включенной сигнализации попеременно показывает
номер сигнализации и отображаемое значение.
Нижнее текстовое поле Отображает тег, имя параметра, единицы измерения и состояние сигнала. При включенной сигна-
лизации попеременно с вышеперечисленными данными показывает содержимое сигнализации.
Поле заголовка Показывает тип значения, отображенного в центральном поле для числовых значений.
P Мигает, если отображается давление/перепад давления.
SP Мигает, если отображается статическое давление.
T Мигает, если отображается температуры капсулы.
F Мигает, если отображается расход.
Дополнительные символы % Мигает, если в центральном поле для числовых значений отображается значение в %.
√ Мигает, если выбрано отображение квадратного корня.
Метка
ключ
Мигает, если выбрана защита записи.
×10,
×100,
×1000
Используется, если вычисленное значение, отображаемое в центральном поле для чис-
ловых значений, округляется

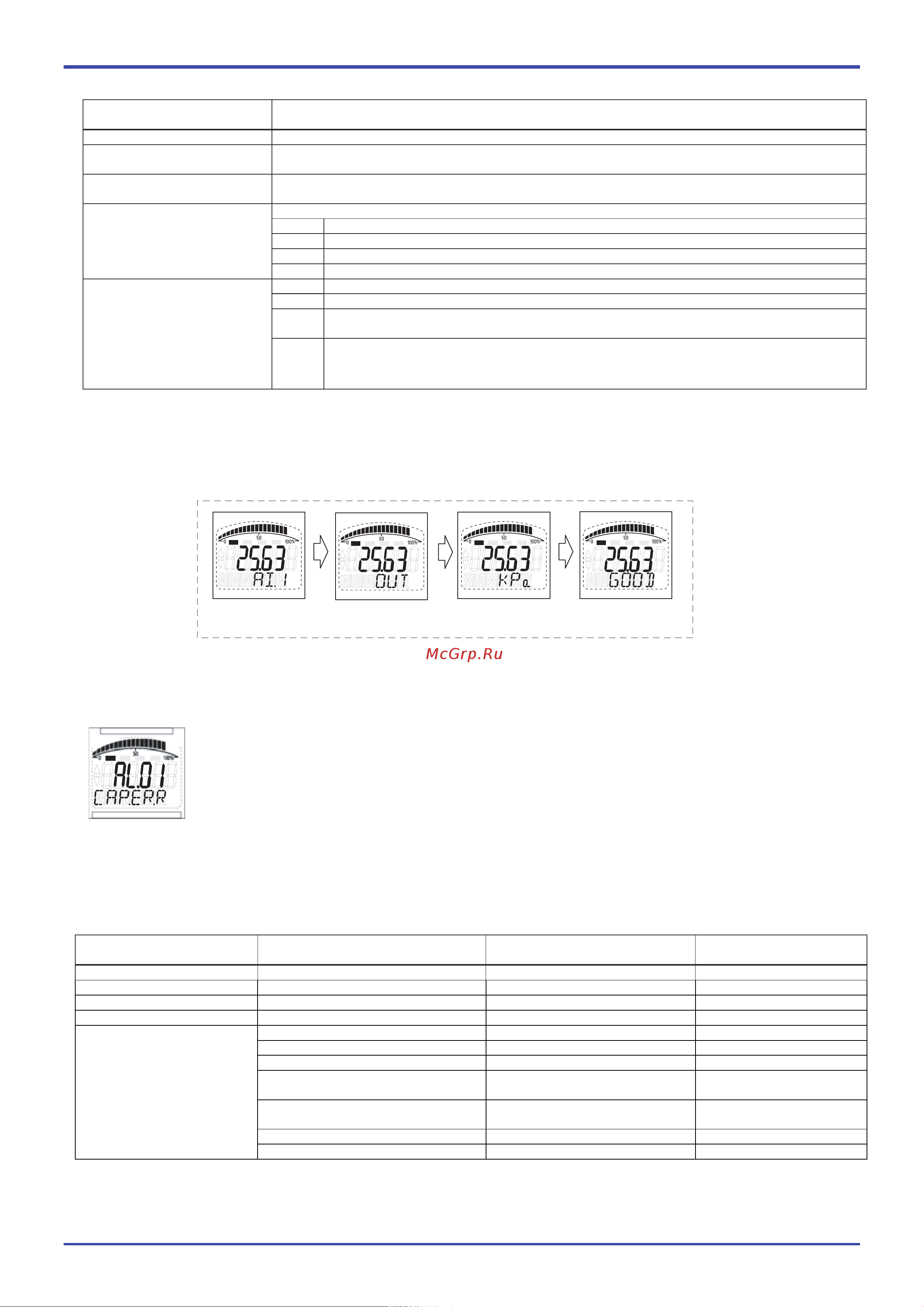

6.3.4 Пример отображений на экране встроенного индикатора
Пример отображения выхода (OUT) блока AI1
Пример отображения при возникновении сигнализации по механическому отказу
Таблица 6.1 Параметры, отображаемые на ЖКД
Имя блока Параметр
Выбор параметра (1-4)
(PARAMETER_SEL(1-4))
ОТОБРАЖЕНИЕ
AI1 (Аналоговый вход 1) OUT AI1 OUT (Выход блока AI1) OUT
AI2 (Аналоговый вход 2) OUT AI2 OUT (Выход блока AI2) OUT
AI3 (Аналоговый вход 3) OUT AI3 OUT (Выход блока AI1) OUT
TOTALIZER (СУММАТОР) TOTAL TOTAL (СУММА) TOTAL
SENSOR TRANSDUCER (ПРЕ-
ОБРАЗОВАТЕЛЬ ДАТЧИКА)
SECONDARY_VALUE_1 Значение давления SV1
PRIMARY_VALUE Основное значение PV
CALCULATE_VALUE Расчетное значение CAL.VAL
STATIC_PRESSURE_HIGH_VALUE
Статическое давление на стороне
высокого давления (H)
SP.HI
STATIC_PRESSURE_LOW_VALUE
Статическое давление на стороне
низкого давления (L)
SP.LO
TEMPERATURE_VALUE Температура капсулы CAP.TMP
AMP_TEMP_VAL Температура усилителя AMP.TMP
F0603
(1) Значение давления
Тег блока
(4) Значение давления
Состояние
(2) Значение давления
Имя параметра
(3) Значение давления
Единица измерения
F0604
Номер сигнализации и
сообщение об ошибке
(Ошибка капсулы)
