<2. Меры предосторожности> 2-13
IM 01C25T04-01RU
Примечание 3. Установка
• См. схему монтажа IKE022-A12, P. 1 и 2 (Примеча-
ние 7).
• Тип резьбы указывается на устройстве для ввода
кабеля с использованием следующей маркировки.
Размер винта Маркировка
ISO M20 × 1.5 внутр. резьба
M
ANSI 1/2 NPT внутр. резьба
A или N или W
При установке оборудования выбранный тип за-
щиты должен быть отмечен следующим образом.
Ex ia IIC/IIB T4 Ga
Ex ic IIC T4 Gc
Примечание 4. Эксплуатация
Если оборудование устанавливается в области,
где могут присутствовать взрывоопасные атмо-
сферы, его необходимо устанавливать так, чтобы
избежать риска возникновения электростатиче-
ских разрядов и кистевых разрядов, обусловлен-
ных быстрым потоком пыли.
Примечание 5. Особые условия для безопасного ис-
пользования
Если датчик устанавливается в области, где тре-
буется использование оборудования EPL Ga, он
должен быть установлен таким образом, чтобы
даже в самых редких случаях было исключено
возникновение искр от удара или трения.
Необходимо избегать появления электростатиче-
ских зарядов на деталях, имеющих покрытие.
Диэлектрическая прочность не менее 500 В
искробезопасных цепей оборудования ограни-
чена только защитой от перенапряжения. С точки
зрения безопасности предполагается, что искро-
безопасная цепь оборудования подключена к
земле.
Примечание 6. Техническое обслуживание и ремонт
Только уполномоченные представители компании
Yokogawa Electric Corporation могут выполнять ре-
монт оборудования.

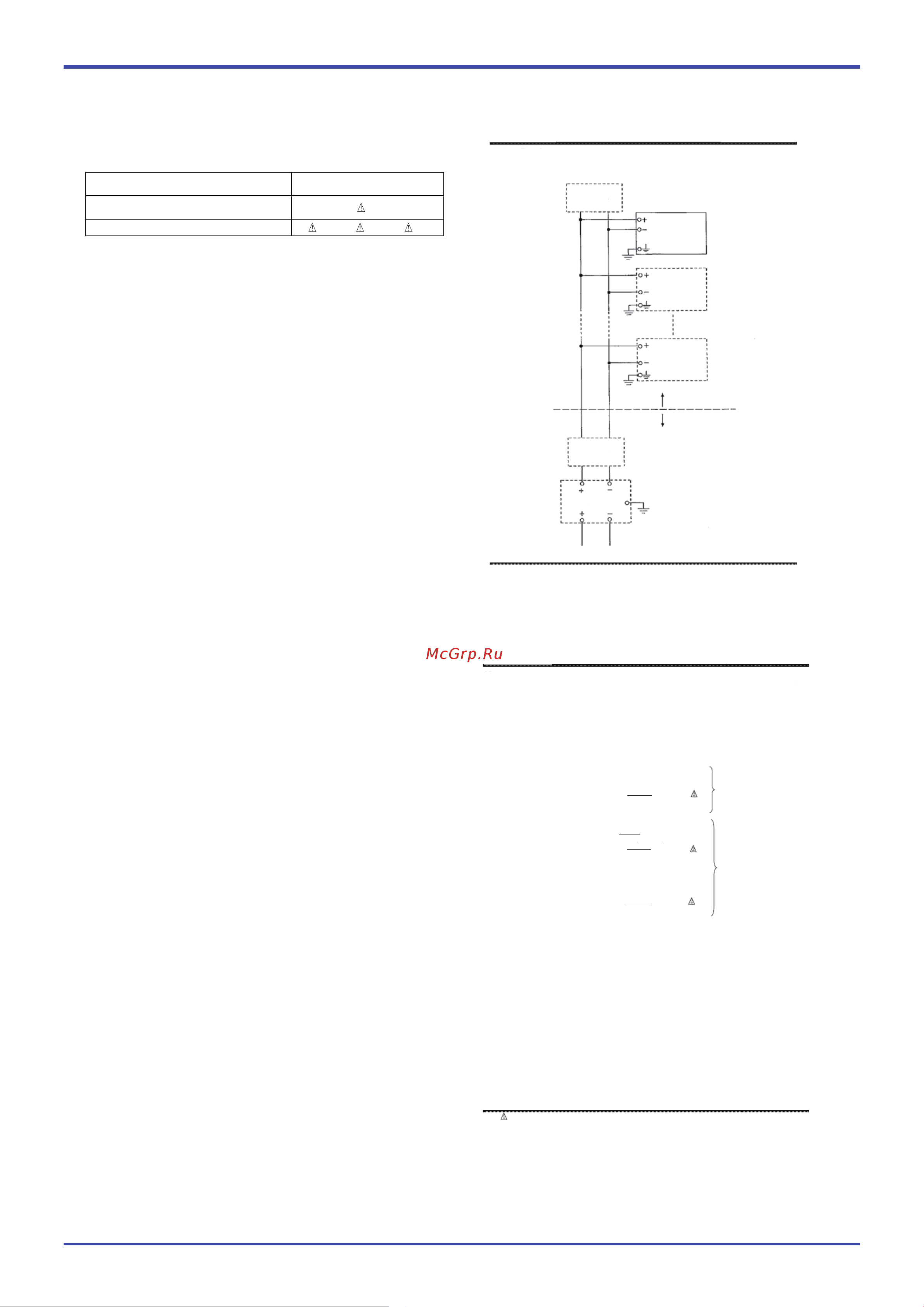

Примечание 7. Схема монтажа
Безопасная зона
Опасная зона
Оконечное
сопротивление
Барьер
безопасности
Модель: Серия EJX
Дата: 31 марта, 2004
Рев.
Yokogawa Electric Corporation
№ док. IKE022-A12 Стр.1
Выполнил: Y.Takamuku
Утвердил: K.Masuki
11.0 Чертежи
11.1 Схема установки
Оконечное
сопротивление
Датчик давления
Датчик
Датчик
ПИТАНИЕ
Модель: Серия EJX
Дата: 31 марта, 2004
Примечание
• Для номинальных значений 1 (*1) выходной ток барьера должен быть ограничен с использованием
сопротивления ‘Ra’ таким образом, чтобы Io=Uo/Ra.
• Для номинальных значений 2 (*2) выходные характеристики барьера должны иметь трапецеидальную или
прямоугольную форму и этот датчик может быть подсоединен к оборудованию Fieldbus, соответствующему
модели FISCO.
• Оконечные сопротивления могут быть встроены с использованием барьера.
• К линии источника питания может быть подключено более одного датчика.
• Оконечное сопротивление и барьер безопасности должны быть сертифицированы.
Электротехнические данные
Макс. напряжение на входе Ui: 24 B
Макс. ток на входе Ii: 250 мА
Макс. входная мощность Pi: 1,2 Вт
Макс. внутр. емкость Сi: 1,76 нФ 3,52 нФ
Макс. внутр. индуктивность Li: 0 мкГн
или
Макс. напряжение на входе Ui: 17,5 B
Макс. ток на входе Ii: 230 мА 380 мА
Макс. входная мощность Pi: 2,562 Вт 5,32 Вт
Макс. внутр. емкость Сi: 1,76 нФ 3,52 нФ
Макс. внутр. индуктивность Li: 0 мкГн
или
Макс. напряжение на входе Ui: 17,5 B
Макс. ток на входе Ii: 460 мА
Макс. входная мощность Pi: 5,32 Вт
Макс. внутр. емкость Сi: 1,76 нФ 3,52 нФ
Макс. внутр. индуктивность Li: 0 мкГн
*2: Номинальные значения 2
*1: Номинальные значения 1
№ док. IKE022-A12 Стр.2
Выполнил: Y.Takamuku
Утвердил: K.Masuki
Рев.
Рев. 2: 15 октября 2011 A. Okada
Yokogawa Electric Corporation
IFM022
16 июля 2004 Y.Takamuku
