11
2. Секция предусилителя (стр. 33)
OCTA-CAPTURE оборудован предусилителями на 8 аудиовходах (INPUT 1 – 8).
Доступна регулировка параметров предусилителей.
3. Дисплей (стр. 54)/Секция утилит (стр. 59)
На ЖК дисплее отображается состояние входов OCTA-CAPTURE.
4. Кнопка [MIX SEL]
OCTA-CAPTURE содержит 4 независимых микшера (входные микшеры A – D).
Данная кнопка выбирает микшер, отображающийся на экране (стр. 55).

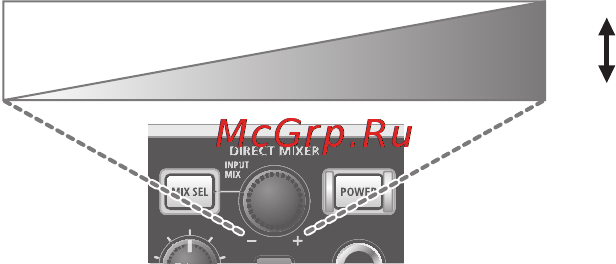

5. Регулятор [ INPUT MIX]
Устанавливает громкость мониторинга. При
вращении регулятора влево (-) уровень
сигнала со всех входов будет уменьшаться.
При вращении регулятора вправо (+) уровень
сигнала со всех входов будет увеличиваться
до +12 dB (в 4 раза).
6. Кнопка [ POWER]
Включает/отключает питание устройства. Когда питание включено, кнопка горит. Чтобы
включить/отключить питание, удерживайте нажатой кнопку [POWER] не менее одной секунды.
7. Регулятор [ MAIN OUT]
Устанавливает уровень сигнала в наушниках и на выходных разъемах.
8. Селектор мониторинга
Определяет маршрутизацию сигнала мониторинга, на выход наушников и на главный выход
(разъемы PHONES + MAIN) или только на наушники (разъем PHONES).
При записи с микрофона рекомендуется использовать мониторинг только через наушники.
9. Разъем наушников
На данный разъем поступает микс сигналов со входов и с компьютера. Баланс этих сигналов
устанавливается регулятором [INPUT MIX].
Даже при подключении наушников сигнал будет выводиться через разъемы главного выхода
тыльной панели.
Уровень
+12 dB
-∞
INPUT MONITOR
