27
Проверка звучания
Воспроизведите какие-либо аудиоданные для проверки корректности коммутации и устано-
вок.
921 edit
* Перед подключением OCTA-CAPTURE к другому оборудованию установите в минимум
громкость всех коммутируемых устройств. В противном случае возможно повреждение
динамиков и другой аппаратуры.
Подключение системы воспроизведения

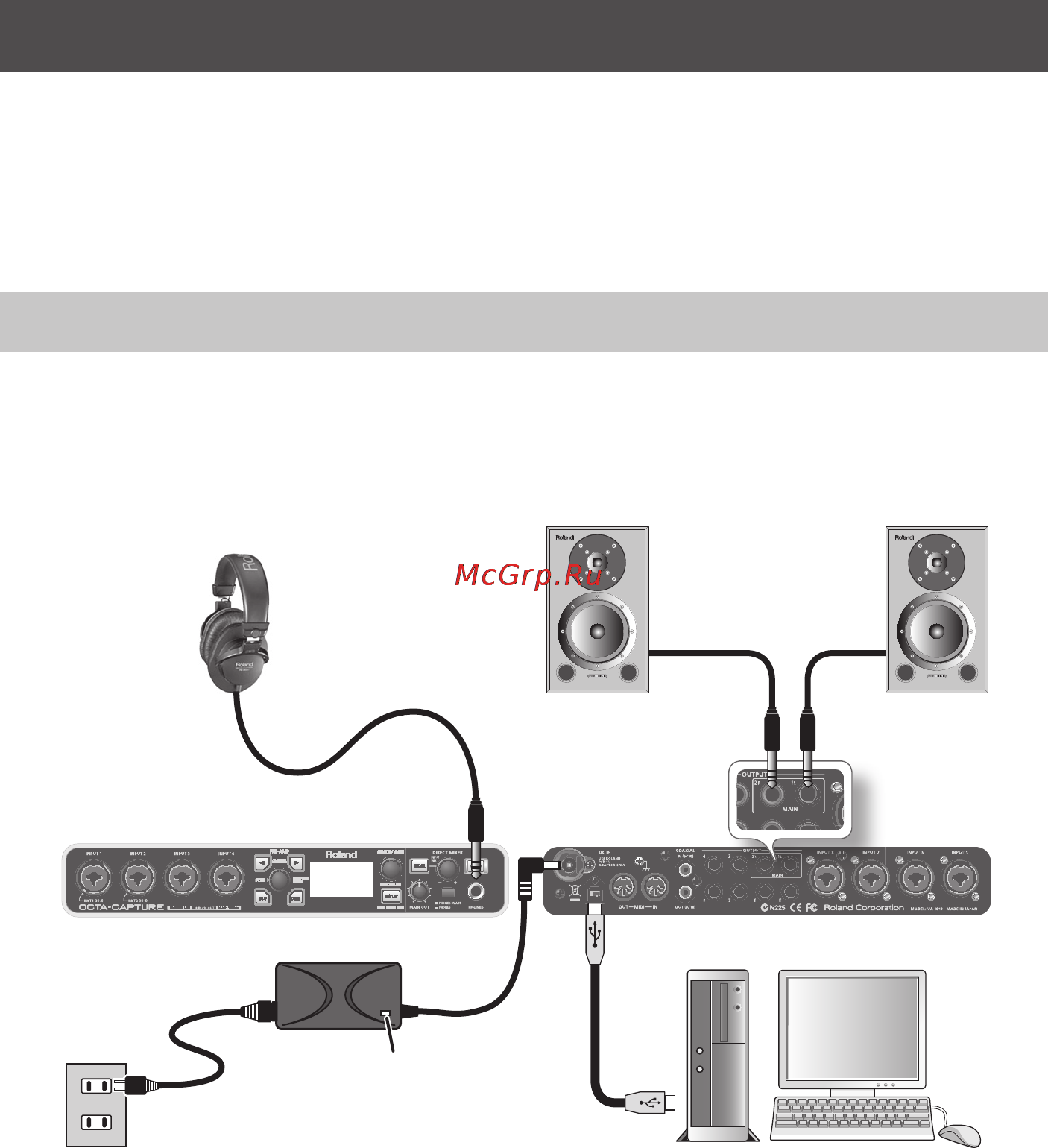

Подключите наушники или систему мониторинга для прослушивания воспроизводимых в
компьютере аудиоданных (см. рис.).
* После подключения OCTA-CAPTURE к компьютеру динамики последнего отключаются.
Лицевая панель Тыльная панель
Активные мониторы
Наушники
Розетка
Индикатор
Компьютер
Сетевой адаптер
