13. Разъемы OUTPUT 1 – 8 (номинальный уровень 0 dBu)
Аналоговые аудиовыходы, организованные на симметричных джеках TRS.
* К ним также можно подключать несимметричные разъемы.
14. Главные выходы
Аналоговые аудиовыходы, уровень сигнала на которых устанавливается регулятором
[MAIN OUT].
15. Комбинированные входы (INPUT 5 – 8)
Аналоговые аудиовходы с микрофонными предусилителями.
Поскольку они совместимы с разъемами XLR и джек, можно
использовать любую коммутацию. Поддерживается работа как
с симметричными, так и несимметричными устройствами.
XLR: INPUT 5-6 -56 – -6 dBu
INPUT 7-8 -50 – +0 dBu
Джек: INPUT 5-8 -46 – +4 dBu
* Входы INPUT 5 – 8 являются низкоимпедансными (Lo-Z).
Разъемы XLR входов 7 и 8 поддерживают уровни сигналов до +16 dBu. Это обеспечивает боль-
шой запас по перегрузке даже при записи громких источников звука, таких как бас-барабан.
К разъемам XLR подключайте микрофоны, а к джековым разъемам — другие устройства.
Разъем XLR обеспечивает фантомное питание 48 В для конденсаторных микрофонов. При
использовании таких микрофонов включайте фантомное питание (стр. 36).

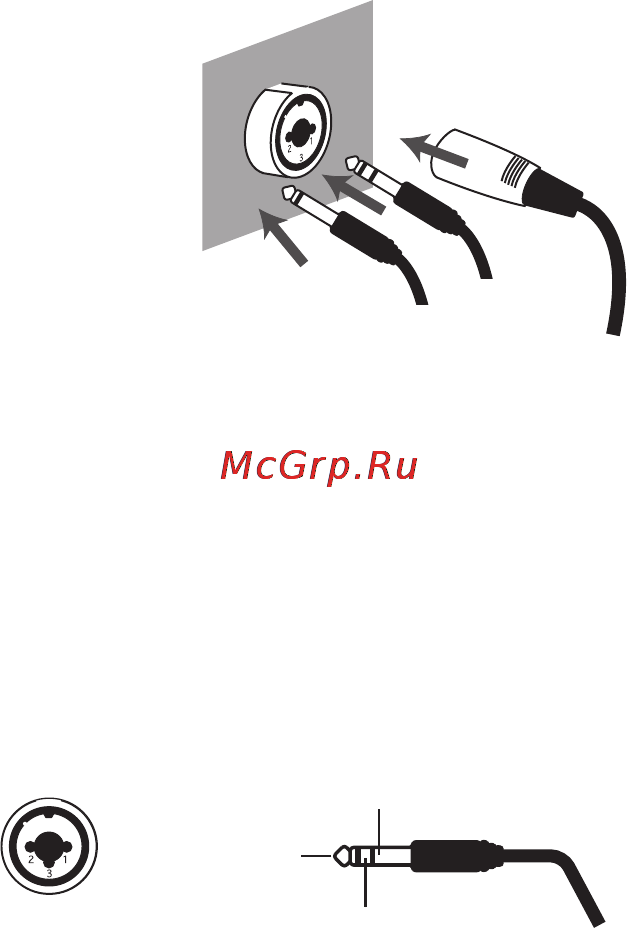

* Прибор оборудован симметричными
разъемами XLR/TRS. Схема их
распайки приведена на рисунке
ниже. Всю коммутацию осущест-
вляйте в соответствии с распайкой
подключаемого оборудования.
16. Разъем USB
Служит для коммутации с компьютером.
Перед первым подключением OCTA-CAPTURE к компьютеру в последний необходимо
установить драйвер, как описано в разделе "Установка и настройка драйвера" (стр. 14).
17. Разъемы MIDI
MIDI IN
Входной разъем MIDI. Служит для подключения MIDI-клавиатуры или MIDI-контроллера.
MIDI OUT
Выходной разъем MIDI. Служит для подключения к звуковому MIDI-модулю.
922 edit
1: Земля
2: "+"
3: "-"
Земля (экран)
"+" (наконечник)
"-" (кольцо)
XLR
Джек (несим-
метричный)
Джек TRS
(симметрич-
ный)
