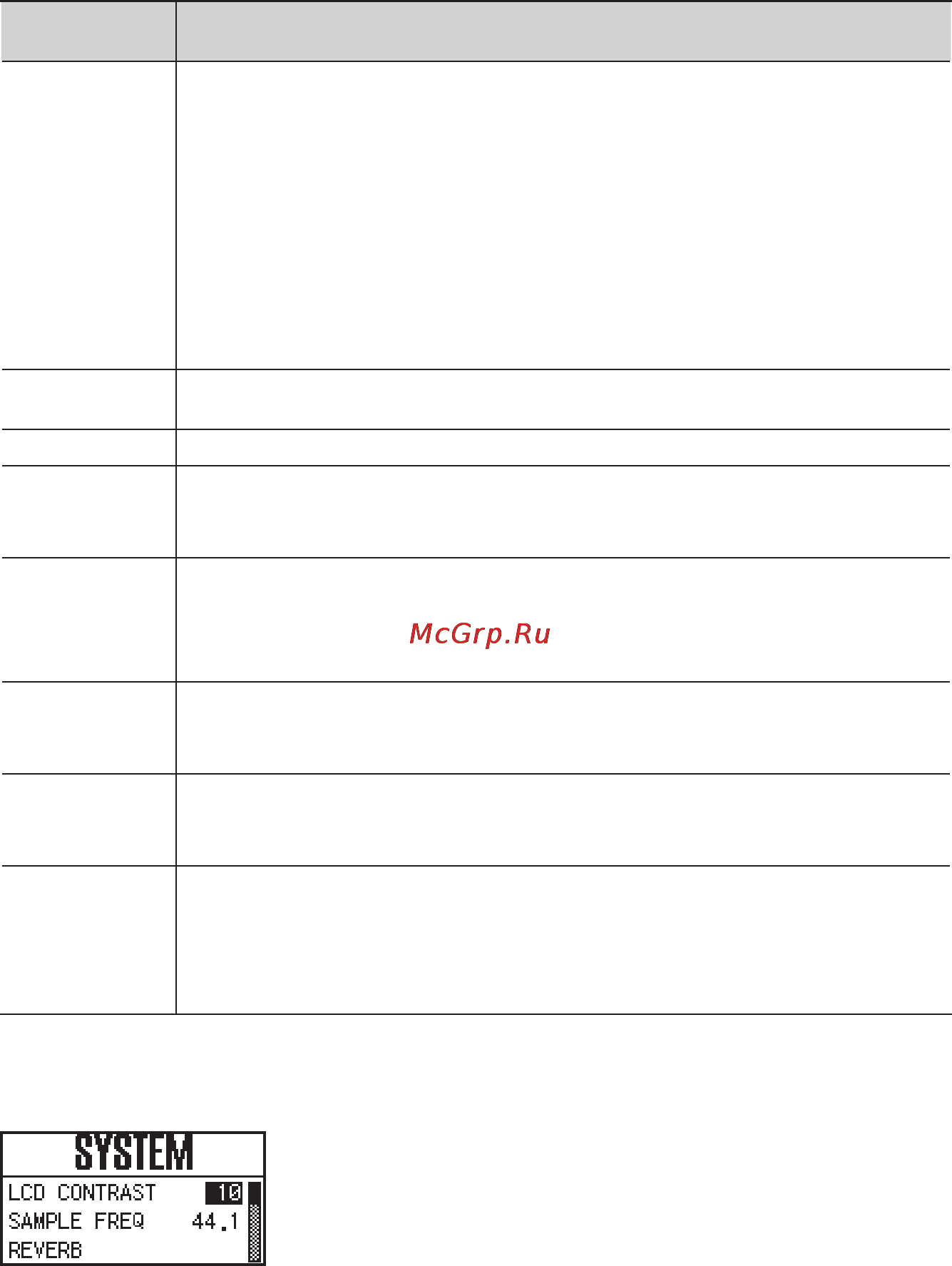

60
Индикация на
экране
Описание
AUTO SENS
Автоматическая установка уровня записи согласно максимальной громкости
входного сигнала, анализируемого в течение заданного промежутка времени.
Для начала анализа входного сигнала нажмите кнопку [AUTO-SENS].
Manual:
Уровень записи настраивается в интервале времени между моментом
включения функции Auto Sens и повторным нажатием кнопки [AUTO-SENS].
30sec, 1min, 3min, 5min:
Если еще раз нажать кнопку [AUTO-SENS] в процессе работы функции Auto Sens
уровень записи установится согласно максимальной громкости сигнала, принятого в
течение заданного интервала времени.
См. "Установка Auto Sens" (стр. 37).
BACKUP ALL
PRM.
Сохраняет текущие установки (предусилителя, микшера, ревербератора, патчбэя) в
памяти OCTA-CAPTURE.
RECALL ALL PRM. Загрузка сохраненных в приборе установок.
VS EXPAND
OFF: Выбирается при использовании одного устройства OCTA-CAPTURE.
ON: Выбирается при использовании двух устройств OCTA-CAPTURE.
См. "Совместная работа двух устройств OCTA-CAPTURE" (стр. 63).
DIGITAL
Включает/отключает вход INPUT 9 – 10 (COAXIAL IN).
AUTO: Вход INPUT 9 – 10 (COAXIAL IN) включен. Частота дискретизации OCTA-
CAPTURE устанавливается согласно входному цифровому сигналу.
OFF: Цифровой вход отключен.
CLEAR MUTE/
SOLO
Сброс установок мьюта и соло каналов.
Для выполнения операции выберите “Yes” и нажмите регулятор [CURSOR/VALUE].
Для отказа от операции выберите “No” и нажмите регулятор [CURSOR/VALUE].
POWER OFF
Время, после которого происходит автоматическое отключение питания OCTA-
CAPTURE, если с прибором не производилось никаких манипуляций.
Диапазон: OFF, 4HOURS
INITIALIZE
Инициализация системных установок.
См. "Инициализация установок" (стр. 52).
После выбора объекта инициализации отображается запрос на подтверждение.
Для выполнения операции нажмите регулятор [CURSOR/VALUE].
Для отказа от операции нажмите кнопку [DISPLAY].
3. Нажмите регулятор [CURSOR/VALUE].
Значение параметра подсветится.
