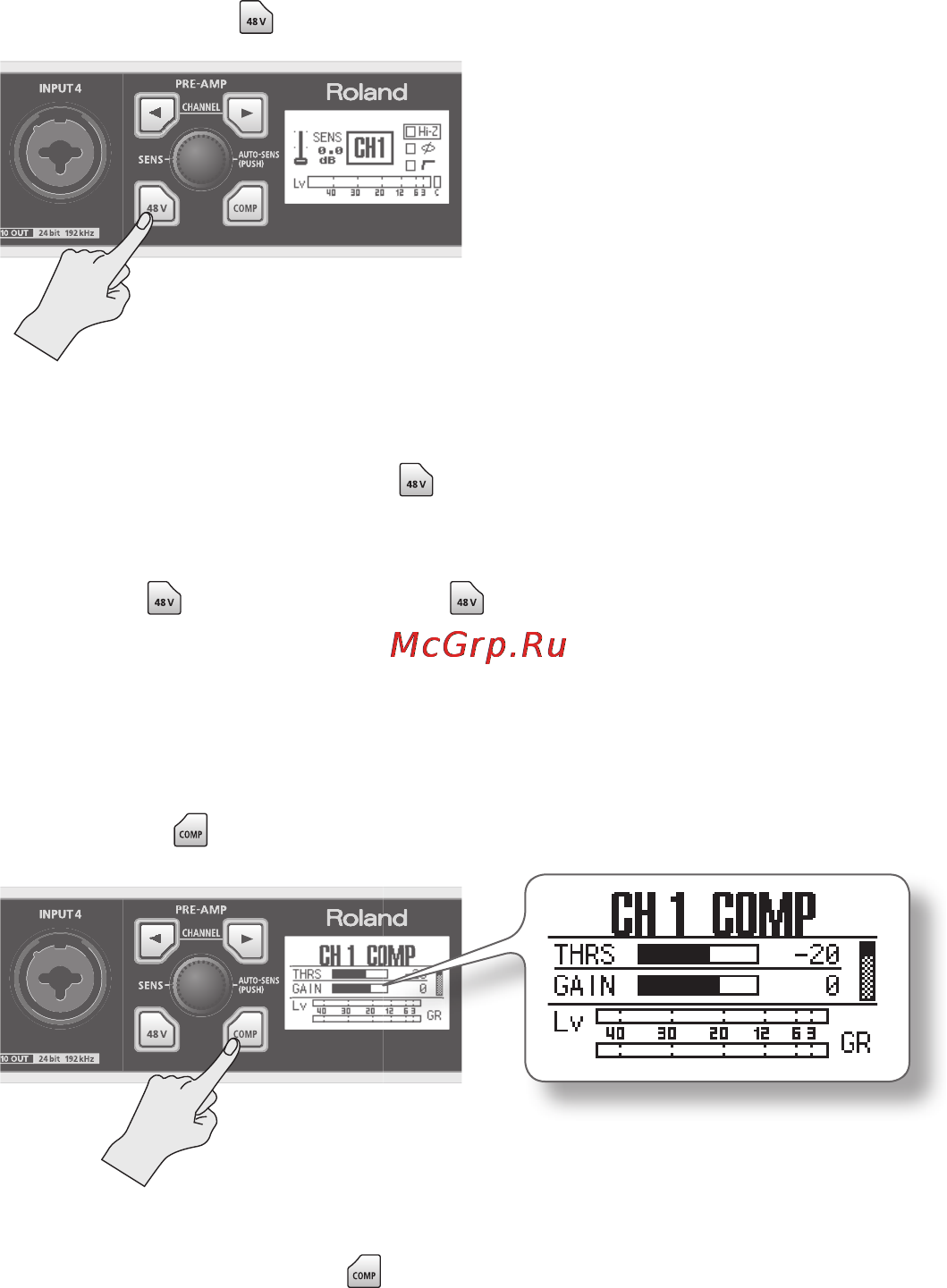

Кнопка PHANTOM [ ]
Включает фантомное питание, требующееся для работы конденсаторных микрофонов .
Фантомное питание доступно на каждом канале.
Если нажать кнопку PHANTOM [ ], она загорится, и на выбранном канале включится
фантомное питание.
Чтобы отключить фантомное питание выберите канал, а затем нажмите и удерживайте кнопку
PHANTOM [
]. Кнопка PHANTOM [ ] погаснет, и фантомное питание отключится.
* Фантомное питание нужно включать только при работе с конденсаторными микрофонами.
В остальных случаях это может повредить скоммутированные устройства. Обращайтесь к
документации на используемый микрофон.
Фантомное питание OCTA-CAPTURE: +48 В постоянного тока, 6 мА
Кнопка COMP [ ]
Включает/отключает компрессор на выбранном входном канале.
Если нажать кнопку COMP [ ], она загорится, и на выбранном канале включится компрессор.
Отобразится экран установок компрессора. Нажмите кнопку [DISPLAY], чтобы вернуться на
предыдущий экран.
Относительно параметров компрессора см. "Параметры компрессора" (стр. 58).
