Roland OCTA-CAPTURE UA-1010 [31/98] Включение отключение питания
![Roland OCTA-CAPTURE UA-1010 [31/98] Включение отключение питания](/views2/1009854/page31/bg1f.png)
31
Включение/отключение питания
Завершив коммутацию (стр. 30), включите питание всего оборудования в описанной ниже
последовательности. Нарушение очередности включения может привести к неисправностям
и/или повреждению динамиков и других устройств.
Включение питания

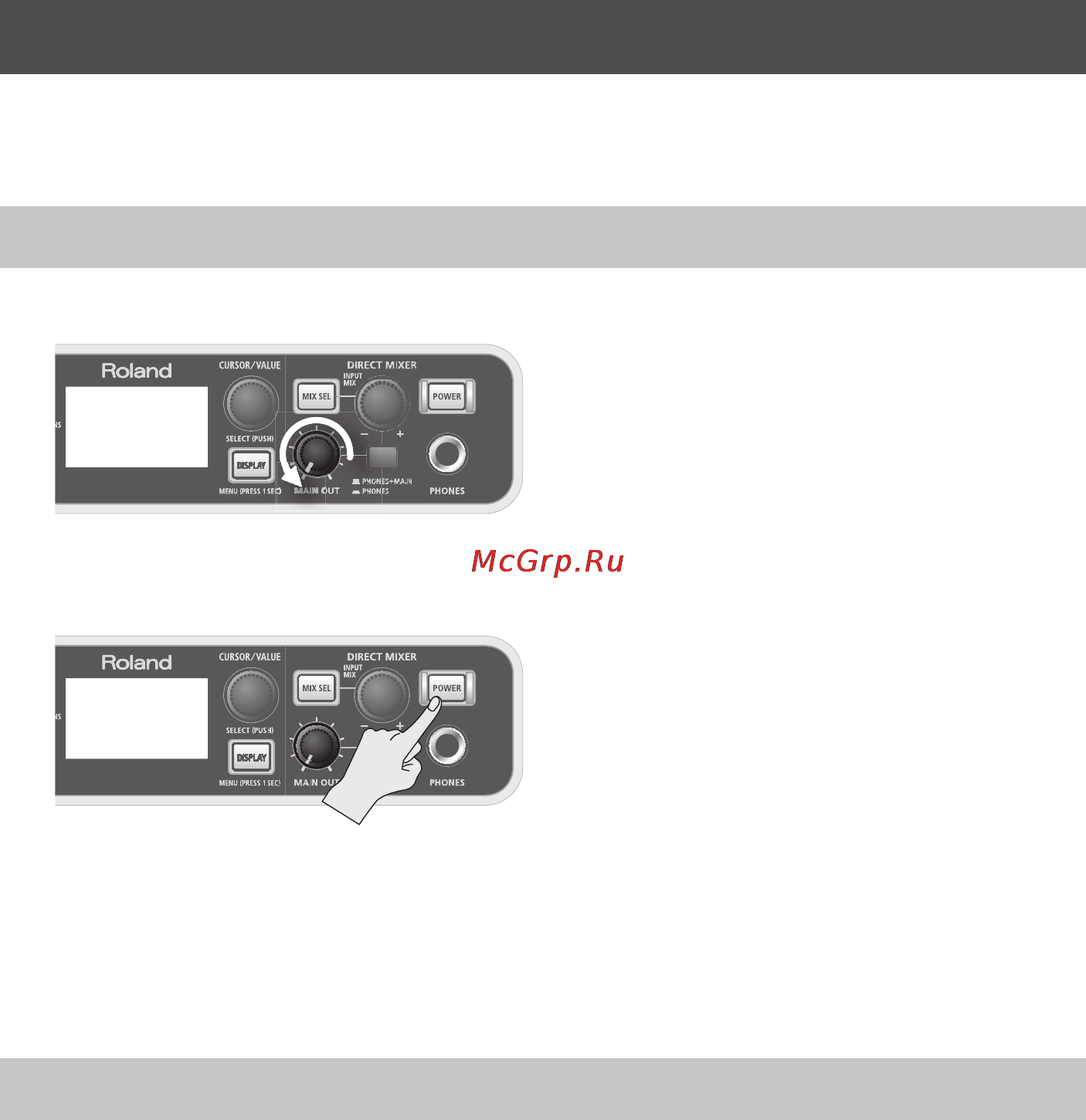

1. Поверните регулятор [MAIN OUT] до упора влево.
2. Включите питание всех устройств, подключенных к входным разъемам.
3. Нажмите и удерживайте кнопку [POWER] до тех пор, пока она не загорится.
Данный прибор оборудован схемой защиты, поэтому вход в рабочий режим осуществляется с
задержкой в несколько секунд.
4. Включите питание внешней звуковой системы.
5. В процессе воспроизведения аудиоматериала установите необходимую гром-
кость регулятором [MAIN OUT].
Выключение питания
Перед отключением питания:
• Поверните регулятор [MAIN OUT] до упора влево
• Установите в минимум громкость всех подключенных устройств
1. Выключите питание внешней звуковой системы.
2. Нажмите и удерживайте кнопку [POWER] до тех пор, пока она не погаснет, затем
отпустите ее.
При отключении питания все установки сохраняются. При включении питания OCTA-CAPTURE
будет использовать эти сохраненные установки.
3. Выключите питание внешнего оборудования.
