Roland OCTA-CAPTURE UA-1010 [54/98] Работа с панелью octa capture
![Roland OCTA-CAPTURE UA-1010 [54/98] Работа с панелью octa capture](/views2/1009854/page54/bg36.png)
54

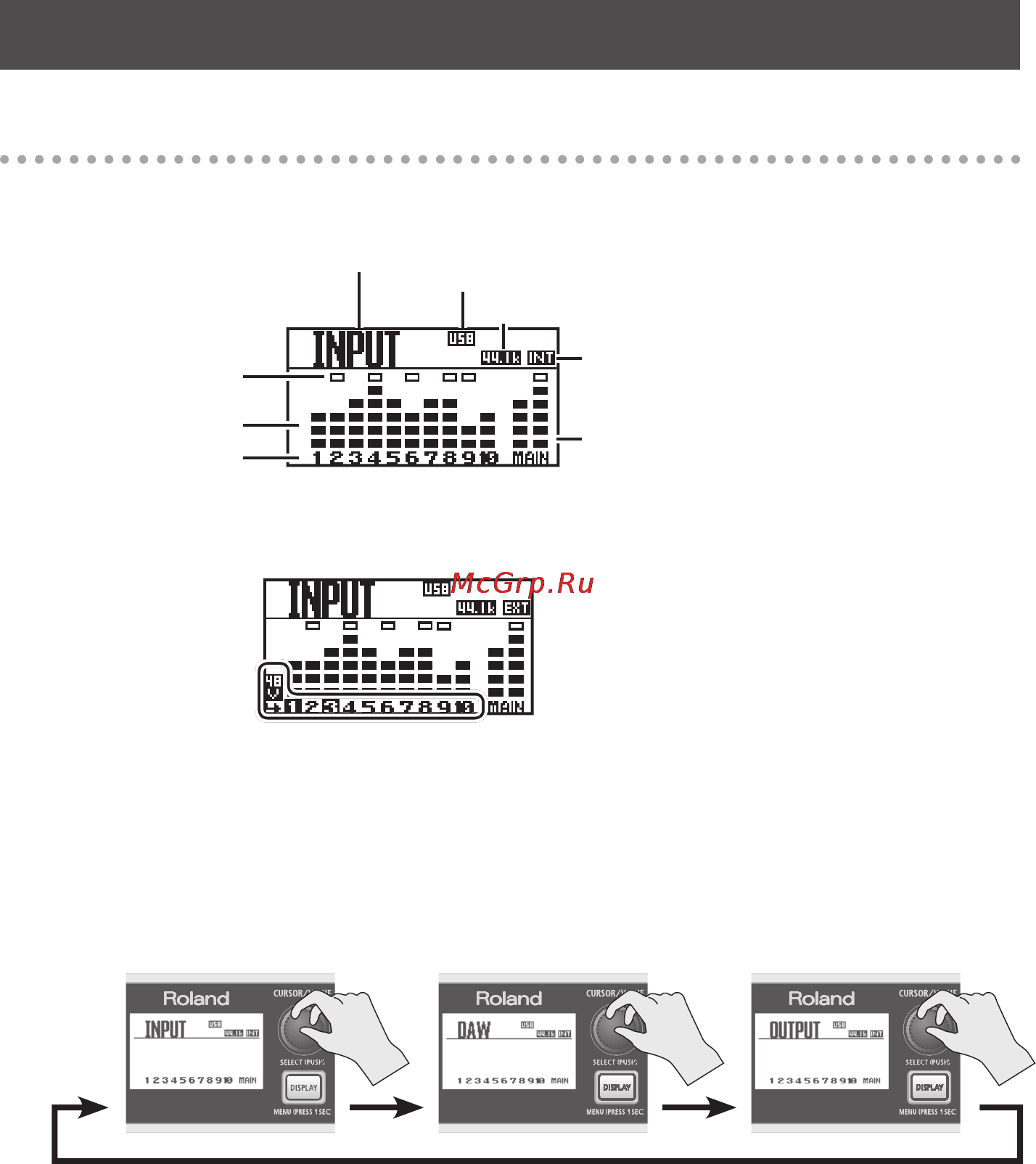

Работа с панелью OCTA-CAPTURE
Главный экран
Нажмите кнопку [DISPLAY] для перехода на главный экран.
Название отображае-
мого измерителя
Горит при коммутации по USB
Частота дискретизации
Номер канала
Измеритель уровня
Индикатор Clip
Индикатор синхронизации
Внутренняя (INT)
Внешняя (EXT)
Измеритель выходного уровня
Если в канале включено фантомное питание (стр. 36) номер канала подсвечивается.
Если вращать регулятор [CURSOR/VALUE] вправо будут последовательно переключаться
экраны “INPUT” (входные уровни), “DAW” (выходные уровни из компьютера) и “OUTPUT”
(выходные уровни на разъемах OUTPUT в OCTA-CAPTURE).
.Измеритель
входного уровня
Измеритель
выходного уровня
Измеритель уровня
воспроизведения DAW
