59

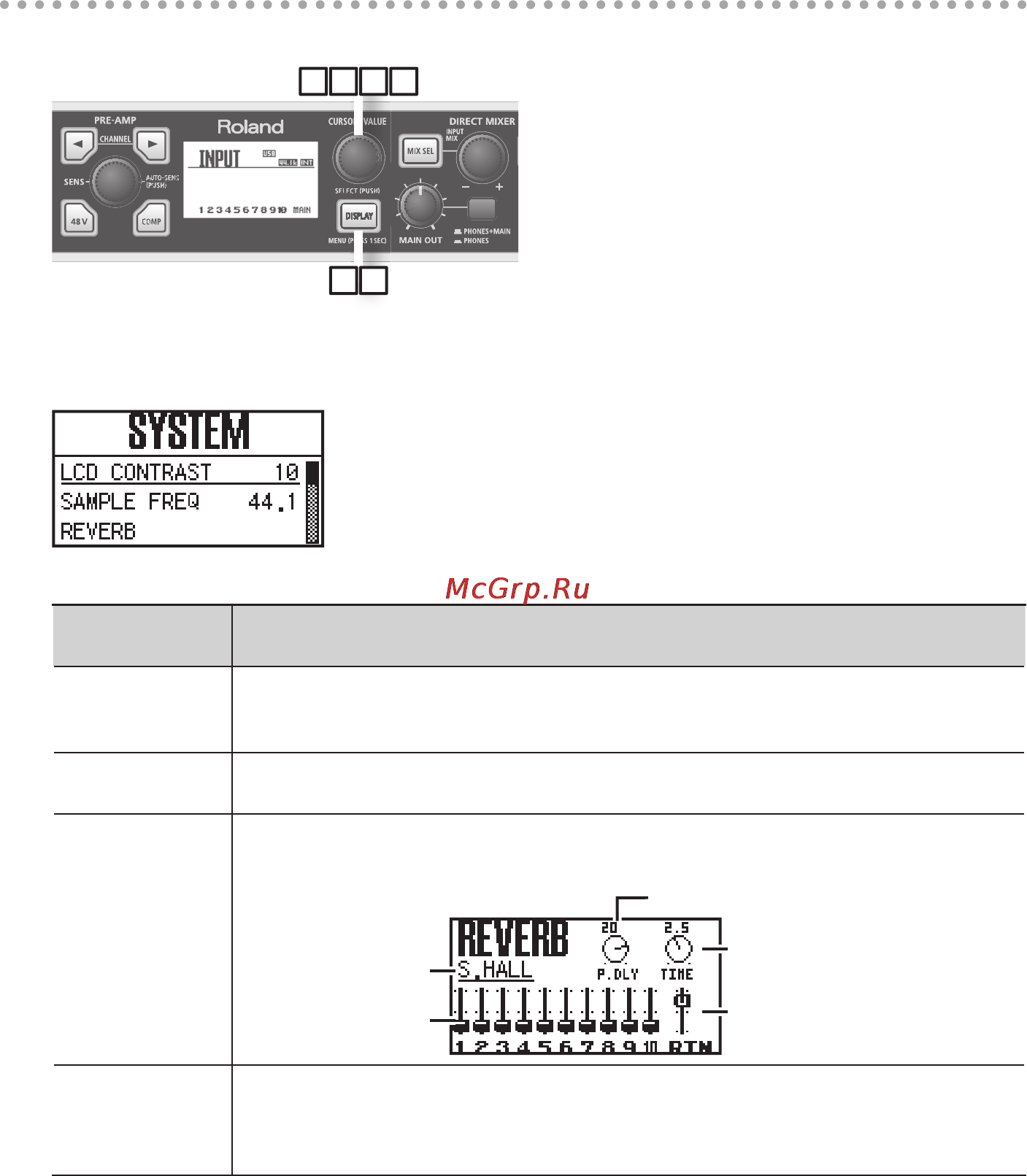

Секция утилит
В данной секции можно редактировать системные установки OCTA-CAPTURE.
2 43 5
1 6
1. Нажмите и удерживайте кнопку [DISPLAY] в течение одной секунды.
Отобразится экран SYSTEM.
2. Регулятором [CURSOR/VALUE] установите курсор на редактируемый параметр.
Индикация на
экране
Описание
LCD CONTRAST
Настройка контрастности дисплея.
Чем выше значение, тем темнее дисплей.
Диапазон: 0 – 19
SAMPLE FREQ
Установка внутренней частоты дискретизации OCTA-CAPTURE.
См. "Установка частоты дискретизации" (стр. 68).
REVERB
Экран установок встроенного ревербератора.
Относительно параметров см. "Ревербератор" (стр. 49).
Слайдер возврата
с ревербератора
Регулятор параметра TIME
Тип реверберации
(параметр TYPE)
Слайдеры посыла
на ревербератор
Регулятор параметра PRE-DELAY
PATCHBAY
Выбирает источник сигнала выходного разъема. Возможен произвольный выбор
назначений выходов всех микшеров мониторинга и каналов воспроизведения с
компьютера.
См. "Патчбэй" (стр. 50).
