40
Одновременная запись с нескольких входов (Multi Recording)
При записи ансамбля в программу DAW можно записывать каждый инструмент на отдельный
трек.
Коммутация

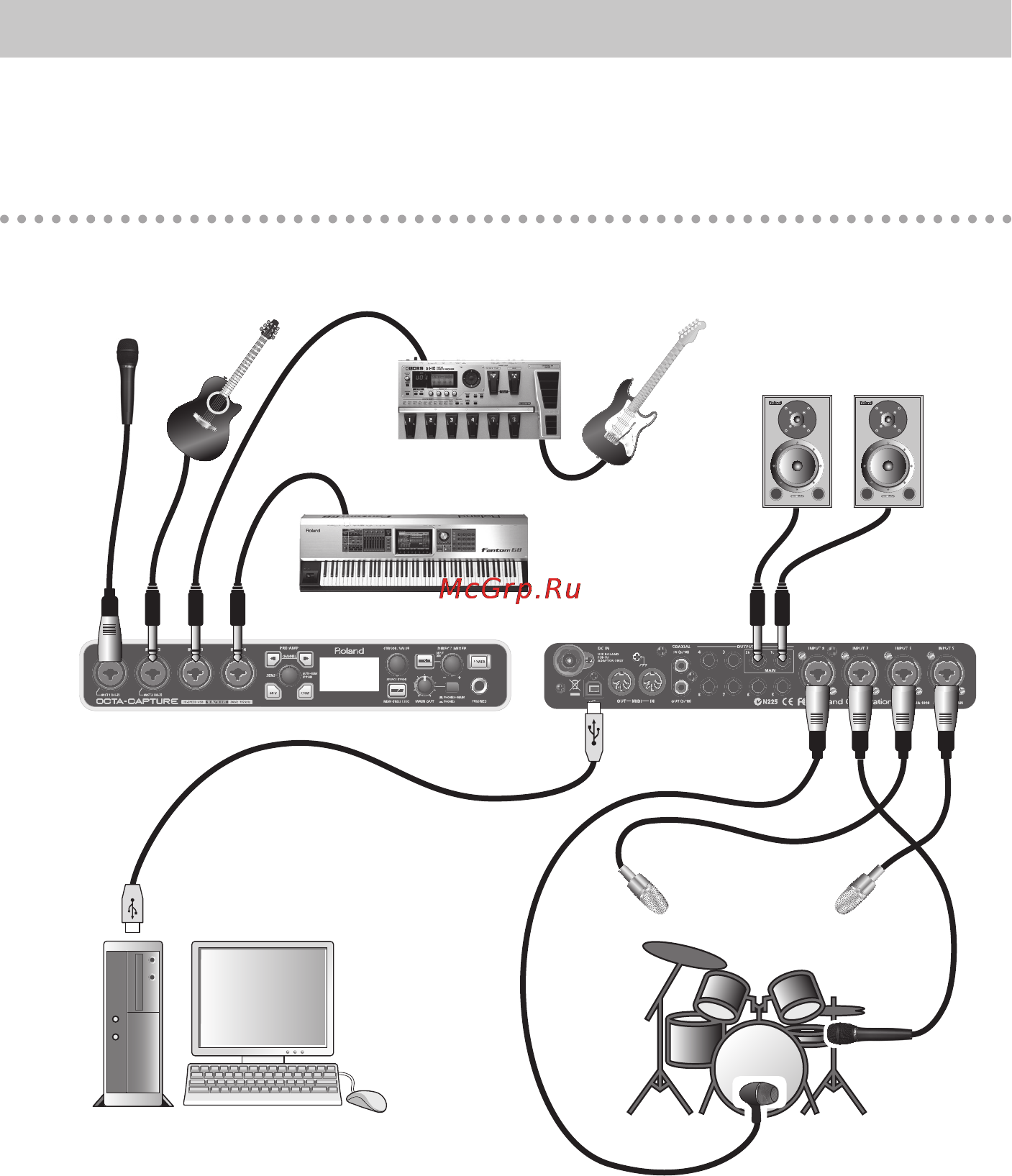

Подключите микрофон, гитары и синтезатор к входам INPUT 1 – 4.
Четыре микрофона, озвучивающие ударную установку, подключите к входам INPUT 5 – 8.
Ударные
Микрофон
Активные мониторы
Гитара ГитараЭффекты
Синтезатор
Компьютер
Микрофон,озвучивающий бочку,
подключите к разъему INPUT 8,
поскольку он поддерживает наиболее
высокие входные уровни.
