62
Озвучивание через сценические мониторы
Сигналы с входов INPUT 1 – 8 можно микшировать независимо четырьмя микшерами
мониторинга и направлять эти миксы на различные выходы OCTA-CAPTURE.
Например, каждому музыканту ансамбля можно организовать свой собственный микс.
Монитор ударных
Ударная установка
Бас
Монитор
Усилитель
Монитор
Усилитель
Гитара
Микрофон
Монитор
Усилитель
OUTPUT 1-2
OUTPUT 3-4
OUTPUT 5-6OUTPUT 7-8
×2 ×2
×2
×2

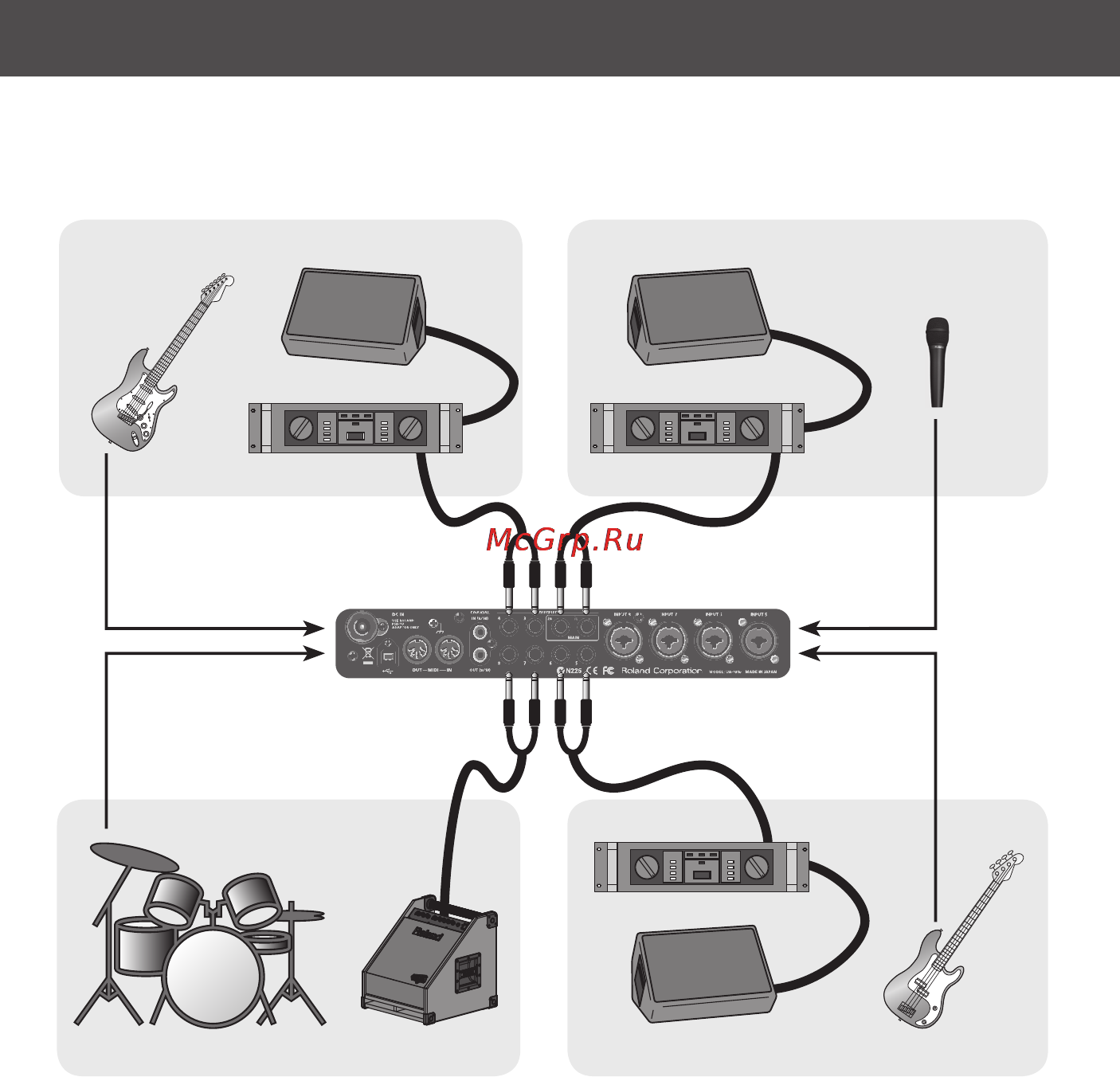

Скоммутируйте устройства, как показано на рисунке, и произведите следующие установки
патчбэя (стр. 50, стр. 59).
1. В качестве источника для OUTPUT 1-2 выберите “DIRECT MIX A” и используйте его
как мониторный микс для вокалиста.
2. Источником для OUTPUT 3-4 выберите “DIRECT MIX B” и используйте его как
мониторный микс для гитариста.
3. В качестве источника для OUTPUT 5-6 выберите “DIRECT MIX C” и используйте его
как мониторный микс для бас-гитариста.
4. В качестве источника для OUTPUT 7-8 выберите “DIRECT MIX D” и используйте его
как мониторный микс для барабанщика.
При необходимости можно выбрать одинаковый источник для всех разъемов OUTPUT.
