50
Патчбэй

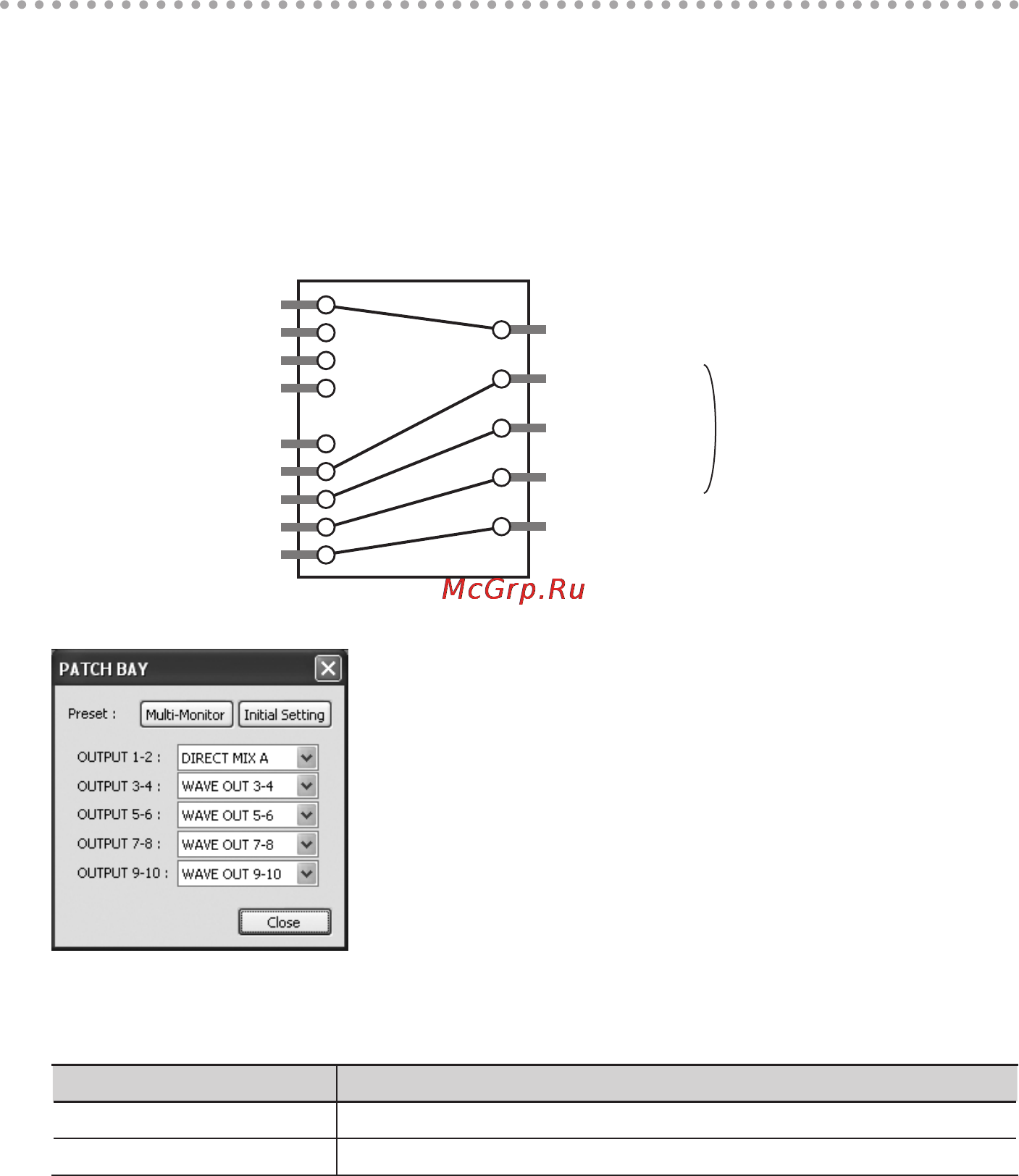

Если на панели управления нажать кнопку [PATCHBAY] отобразится диалоговое окно патчбэя.
Возможен произвольный выбор назначений выходов всех микшеров мониторинга и каналов
воспроизведения из компьютера.
* Патчбэй недоступен при использовании частоты дискретизации 192 kHz.
Патчьэем также можно управлять посредством самого OCTA-CAPTURE (стр. 59).
Патчбэй
OUTPUT 1-2
OUTPUT 3-4
OUTPUT 5-6
OUTPUT 7-8
OUTPUT 9-10
Direct Mixer A
WAVE OUT 1-2
3-4
5-6
7-8
9-10
B
C
D
Выходы 1 – 2/
Выход на наушники
Выходы 3 – 8
Цифровой выход
COAXIAL 9-10
Для каждого выходного разъема выберите соответствующий источник сигнала.
Доступные для OUTPUT источники сигнала
Источник Описание
WAVE OUT 1 – 10 Воспроизводимые из компьютера сигналы
DIRECT MIX A – D Выходные сигналы микшеров мониторинга A – D
