51

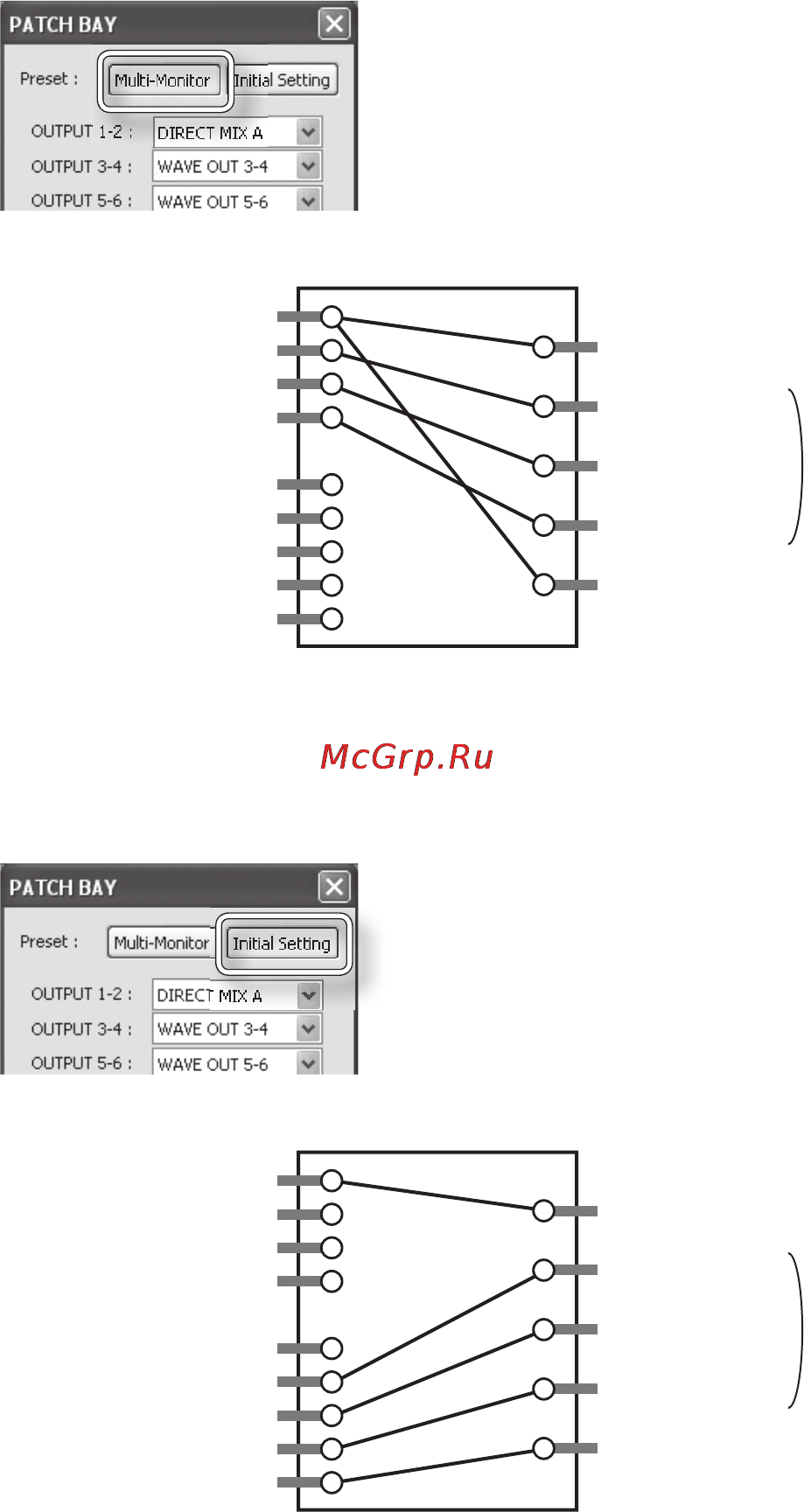

Если нажать кнопку [Multi-Monitor] выходы Direct Mixer A – D будут непосредственно подавать-
ся на выходные разъемы 1 – 8.
Патчбэй
OUTPUT 1-2
OUTPUT 3-4
OUTPUT 5-6
OUTPUT 7-8
OUTPUT 9-10
Direct Mixer A
WAVE OUT 1-2
3-4
5-6
7-8
9-10
B
C
D
Выходы 1 – 2/
Выход на наушники
Выходы 3 – 8
Цифровой выход
COAXIAL 9-10
Если нажать кнопку [Initial Setting] установки вернутся к заводским значениям.
Воспроизводимые из компьютера сигналы WAVE OUT 3 – 10 будут непосредственно подаваться
на выходные разъемы 3 – 10.
Патчбэй
OUTPUT 1-2
OUTPUT 3-4
OUTPUT 5-6
OUTPUT 7-8
OUTPUT 9-10
Direct Mixer A
WAVE OUT 1-2
3-4
5-6
7-8
9-10
B
C
D
Выходы 1 – 2/
Выход на наушники
Выходы 3 – 8
Цифровой выход
COAXIAL 9-10
